A caixa compacta de 3600 m³/h associa uma caixa galvanizada nua a um ventilador centrífugo Sodeca 9/9 em 230 V monofásico, pensada para um exaustor industrial de 2 a 4 metros em restauração.

  • Caudal do motor: 3600 m³/h máximo
  • Alimentação: 230 V monofásico, 550 W, 4,1 A
  • Norma de desenfumagem: F400°/2H
  • Ventilador centrífugo de dupla aspiração, caixa IP55
  • Entrada/saída a criar em Ø355 mm
Em stock
Quantidade
1 778,00 € Sem IVA
2133,6 € TTC
Em stock

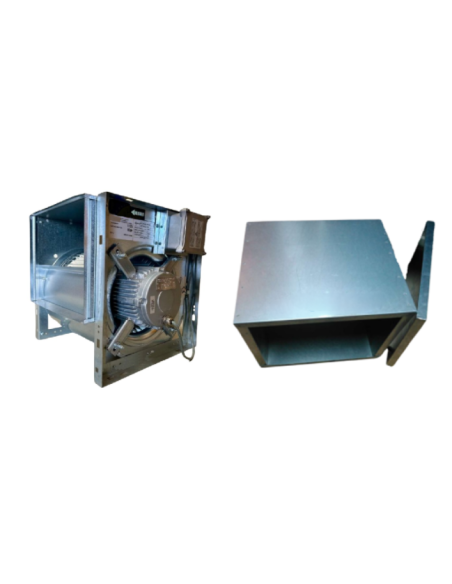

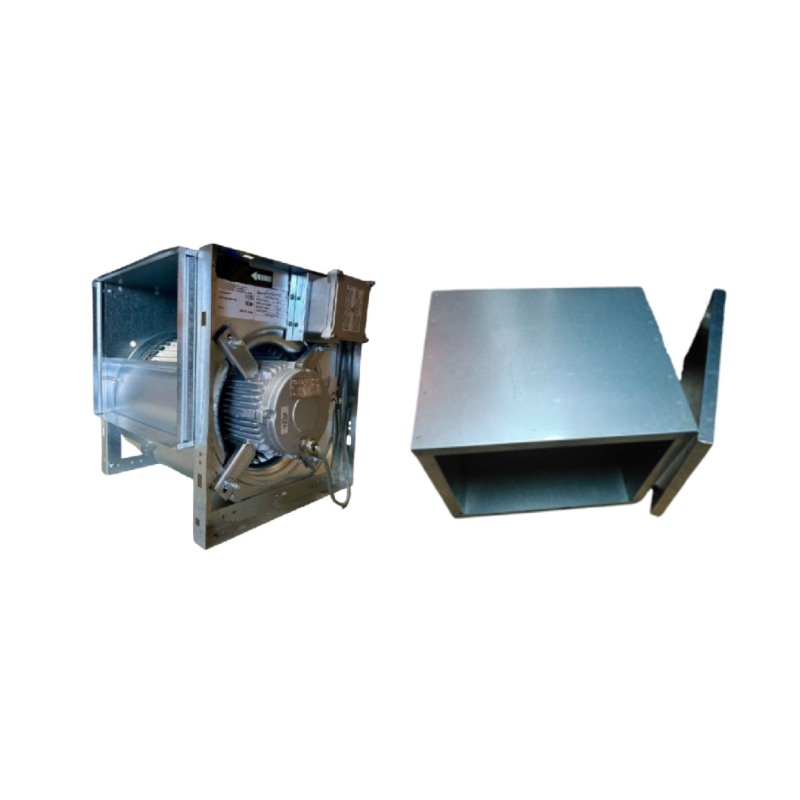

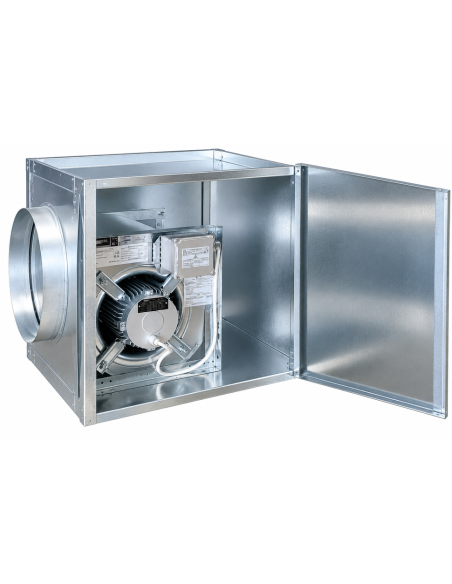

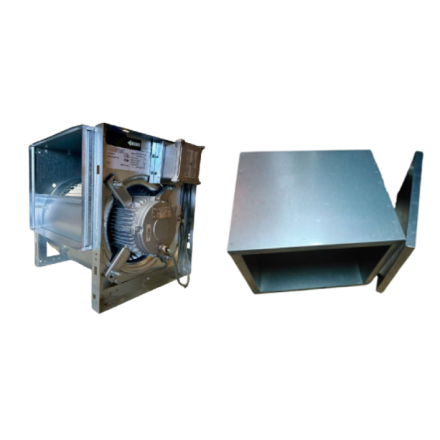

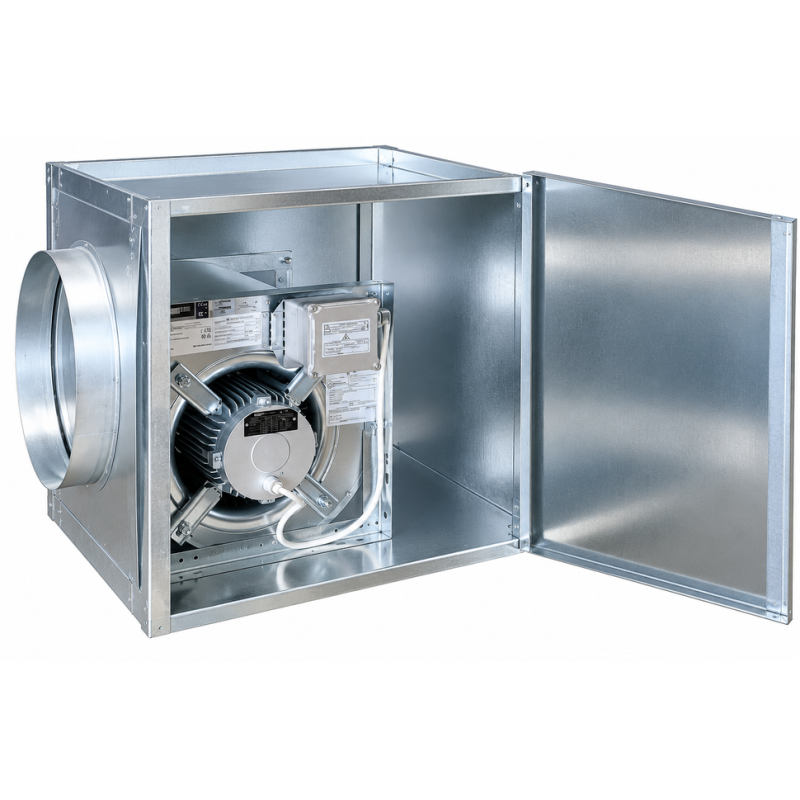

A caixa compacta de 3600 m³/h é uma caixa de extração motorizada em kit, equipada com um ventilador centrífugo Sodeca 9/9 em 230 V monofásico, concebida para a extração de ar de um exaustor industrial em restauração.

Características técnicas da caixa compacta de 3600 m³/h

Característica Valor
Caudal máximo 3600 m³/h
Alimentação 230 V monofásico
Potência 550 W
Intensidade 4,1 A
Velocidade de rotação 1420 rpm
Nível sonoro 64 dB
Índice de proteção IP55
Norma de desenfumagem F400°/2H
Dimensões da caixa nua 600 x 600 x 600 mm
Dimensão do quadro de saída do motor 300 x 260 mm
Diâmetro entrada/saída a criar 355 mm
Peso da caixa nua 7 kg
Peso do motor 17 kg
Fabrico da caixa Fabricado em Bayonne
Garantia 1 ano

Uma caixa pensada para cozinhas abertas e linhas de cozedura potentes

Esta caixa de extração é recomendada para um exaustor de 2 a 4 metros, consoante a configuração da sua cozinha. O motor cumpre a norma de desenfumagem F400°/2H, uma referência de trabalho para linhas de cozedura superiores a 20 kW (gás ou elétrico) em cozinha aberta: confirme sempre o regulamento exato aplicável ao seu estabelecimento antes de decidir definitivamente este ponto, uma vez que as exigências variam consoante os projetos e as fiscalizações locais.

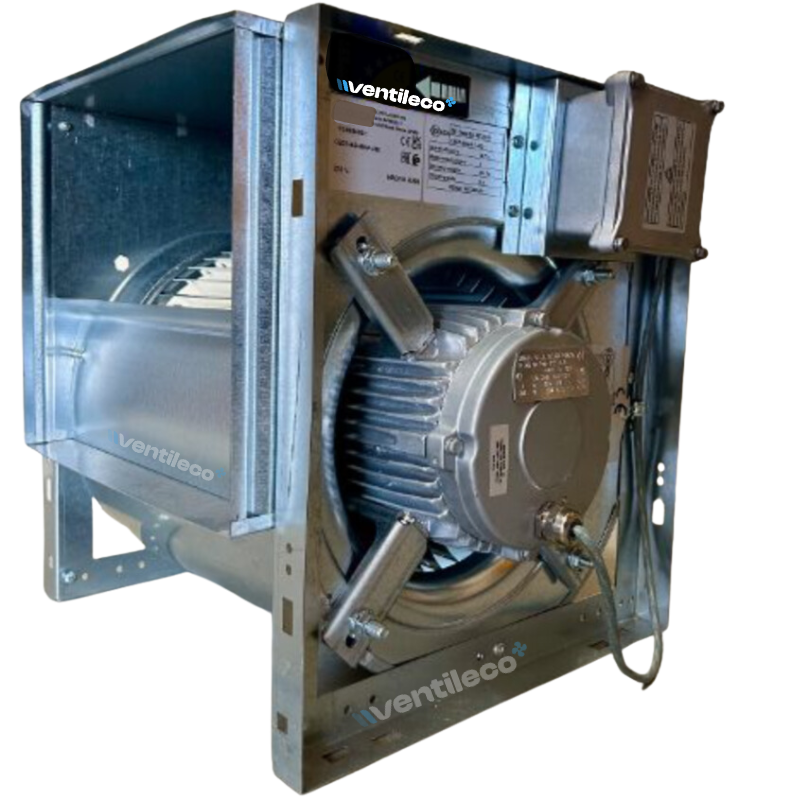

O ventilador centrífugo, também designado turbina para exaustor industrial, funciona em dupla aspiração para um caudal mais regular. Instalado numa caixa deportada, fica colocado no exterior do exaustor: menos ruído na cozinha, e um motor protegido do calor e das gorduras de cozedura. A caixa IP55 e o condensador também se instalam no exterior do exaustor, a adaptar consoante a sua instalação.

Instalação e ligação

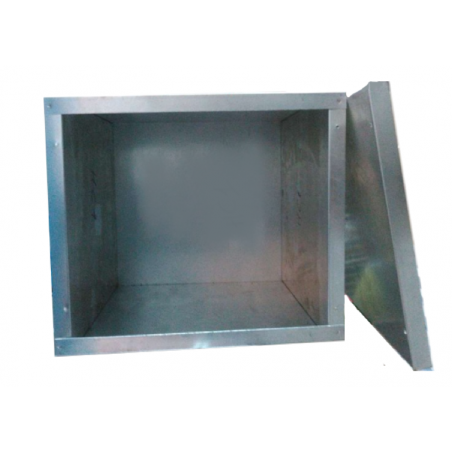

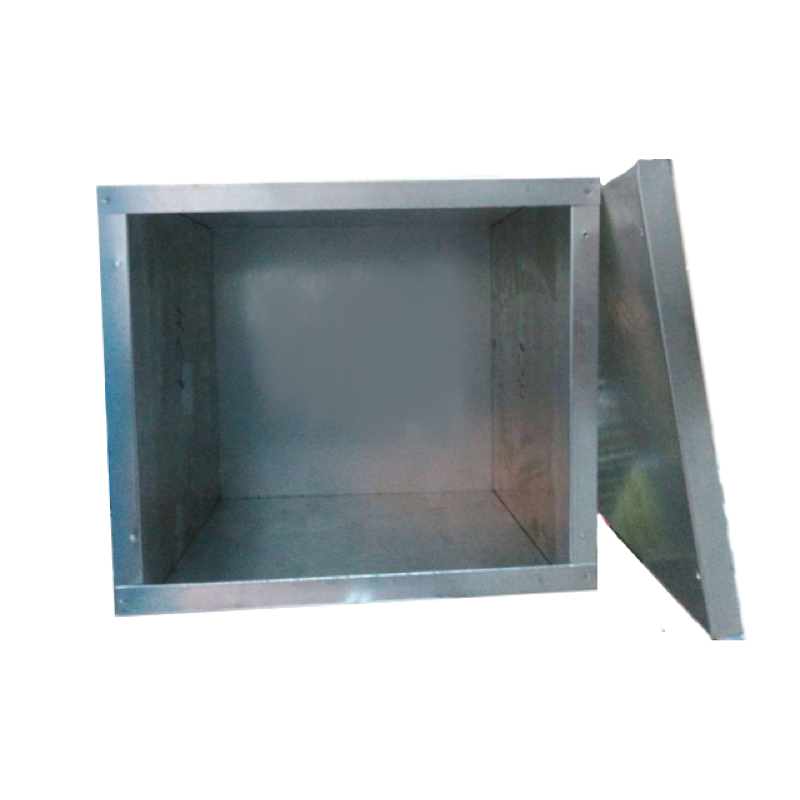

Esta caixa compacta é fornecida em kit para montagem: a caixa nua em chapa galvanizada Ouestisol dispõe de dois painéis amovíveis, e a entrada/saída em diâmetro 355 mm fica por criar, com as duas ligações planas fornecidas como acessórios. Os acessórios incluídos facilitam a montagem: banda de espuma antivibrátil para colocar sob o quadro do motor, junta autocolante de saída, uma virola de saída Ø355, uma ligação plana de entrada Ø355 e a parafusaria necessária. A ligação elétrica deve ser realizada por um profissional, condição exigida para a garantia.

Pontos a verificar antes de encomendar

  • O caudal de 3600 m³/h é um caudal máximo do motor: o caudal realmente obtido depende da rede (comprimento de conduta, curvas, filtros, entrada de ar novo). Uma rede longa ou com várias curvas aumenta as perdas de carga.
  • Verifique se o diâmetro Ø355 mm corresponde à sua rede existente ou se pode criar as ligações necessárias.
  • Confirme a compatibilidade da norma F400°/2H com as exigências regulamentares da sua cozinha aberta antes de uma compra definitiva.
  • Preveja o espaço necessário para deportar a caixa (600 x 600 x 600 mm) para fora do exaustor, no exterior ou numa zona técnica.
  • Verifique se a sua entrada de ar novo é suficiente: sem isso, o caudal real pode ser reduzido e pode surgir depressão ou ruído.

A associar com

Encontre todos os produtos associados no final da página.

Dados do produto

Sodeca
Caisson99KIT400
Fabricação
Fabricado na Europa
Garantia
1 ano
Peso da embalagem
30 kg
Motorização
Caixa motorizada
Norma
Norma de extração de fumos C4
Alimentação elétrica
230V Mono
Potência motor
2000 a 4000 m3/h
Tipo de Caixa
Caixa com motor

Também poderá gostar

8 outros produtos na mesma categoria:

Perguntas frequentes

Qual a diferença entre uma caixa standard e esta caixa F400°/2H?

Uma caixa standard extrai o ar sem qualquer exigência particular de resistência ao fogo. Esta caixa compacta integra um ventilador centrífugo Sodeca 9/9 que cumpre a norma de desenfumagem F400°/2H, uma referência utilizada em cozinhas abertas com uma linha de cozedura superior a 20 kW. Confirme sempre o regulamento exato do seu estabelecimento antes de validar esta escolha.

O caudal de 3600 m³/h anunciado corresponde ao caudal real após instalação?

Não, 3600 m³/h corresponde ao caudal máximo do motor. O caudal realmente obtido depende depois da sua rede: comprimento de conduta, número de curvas, filtros e entrada de ar novo disponível. Uma rede longa ou com muitas curvas aumenta as perdas de carga e reduz o caudal efetivo.

Esta caixa é compatível com o meu exaustor industrial?

Esta caixa é recomendada para um exaustor de 2 a 4 metros, consoante a configuração da sua cozinha, com uma entrada/saída a criar em diâmetro 355 mm. Para confirmar a compatibilidade com o seu exaustor, verifique o diâmetro da sua rede existente, a potência de cozedura e o espaço disponível para deportar a caixa.

É necessário um regulador de velocidade para este motor?

O motor funciona em 230 V monofásico, compatível com uma regulação por variação de tensão. Um regulador de velocidade dimensionado de acordo com a intensidade do motor (4,1 A) permite ajustar a velocidade conforme as necessidades de cozedura, respeitando a documentação do motor para não descer abaixo do limiar de arrefecimento recomendado.

Que acessórios são fornecidos com esta caixa compacta?

O kit inclui uma banda de espuma antivibrátil, uma junta autocolante de saída do motor, uma virola de saída Ø355, uma ligação plana de entrada Ø355 e a parafusaria para o quadro do motor, a virola e a ligação. A caixa nua e o ventilador centrífugo são fornecidos separadamente, devendo o conjunto ser montado no local.
