De Afzuigbox 3600 m³/h, COMPACT design combineert een kale gegalvaniseerde afzuigbox met een Sodeca 9/9 slakkenhuismotor op 230 V eenfasig, ontworpen voor een professionele afzuigkap van 2 tot 4 meter in de horeca.

  • Motordebiet: 3600 m³/h maximaal
  • Voeding: 230 V eenfasig, 550 W, 4,1 A
  • Rookafvoernorm: F400/120
  • Dubbel aanzuigende slakkenhuismotor, behuizing IP55
  • In en uitgang te maken in Ø355 mm
Op voorraad
Aantal
€ 1.778,00 Exclusief belasting
2133,6 € TTC
Op voorraad

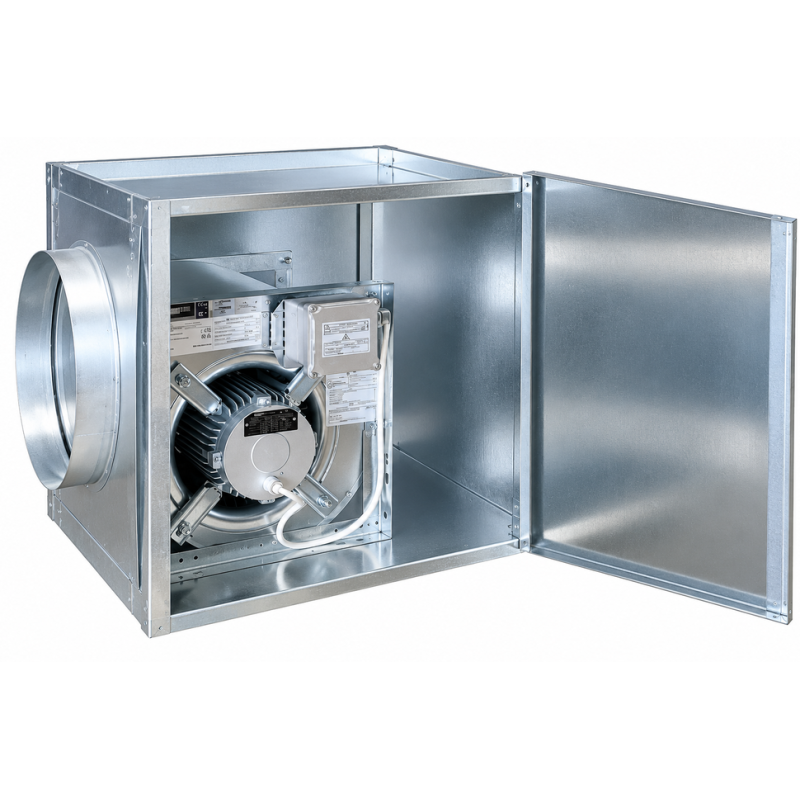

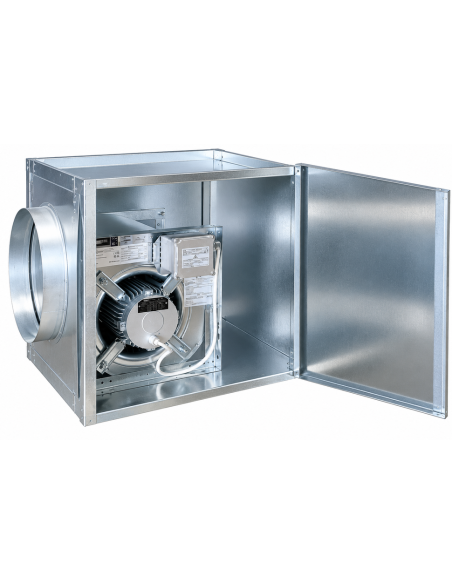

De Afzuigbox 3600 m³/h, COMPACT design is een gemotoriseerde afzuigbox in kitvorm, uitgerust met een Sodeca 9/9 slakkenhuismotor op 230 V eenfasig, bedoeld voor de luchtafzuiging van een professionele afzuigkap in de horeca.

Technische kenmerken van de Afzuigbox 3600 m³/h COMPACT

Kenmerk Waarde
Maximaal debiet 3600 m³/h
Voeding 230 V eenfasig
Vermogen 550 W
Stroomsterkte 4,1 A
Rotatiesnelheid 1420 tpm
Geluidsniveau 64 dB
Beschermingsgraad IP55
Rookafvoernorm F400/120
Afmetingen kale afzuigbox 600 x 600 x 600 mm
Afmeting kader motoruitgang 300 x 260 mm
Diameter in en uitgang te maken 355 mm
Gewicht kale afzuigbox 7 kg
Gewicht motor 17 kg
Fabricage afzuigbox Vervaardigd in Bayonne
Garantie 1 jaar

Een afzuigbox ontworpen voor open keukens en krachtige kooklijnen

Deze afzuigbox wordt aanbevolen voor een afzuigkap van 2 tot 4 meter, afhankelijk van de indeling van uw keuken. De motor voldoet aan de rookafvoernorm F400/120, een richtwaarde voor kooklijnen van meer dan 20 kW (gas of elektrisch) in een open keuken: controleer altijd de exacte regelgeving van uw instelling voordat u hierover een definitieve beslissing neemt, aangezien de vereisten per project en per lokale controle kunnen verschillen.

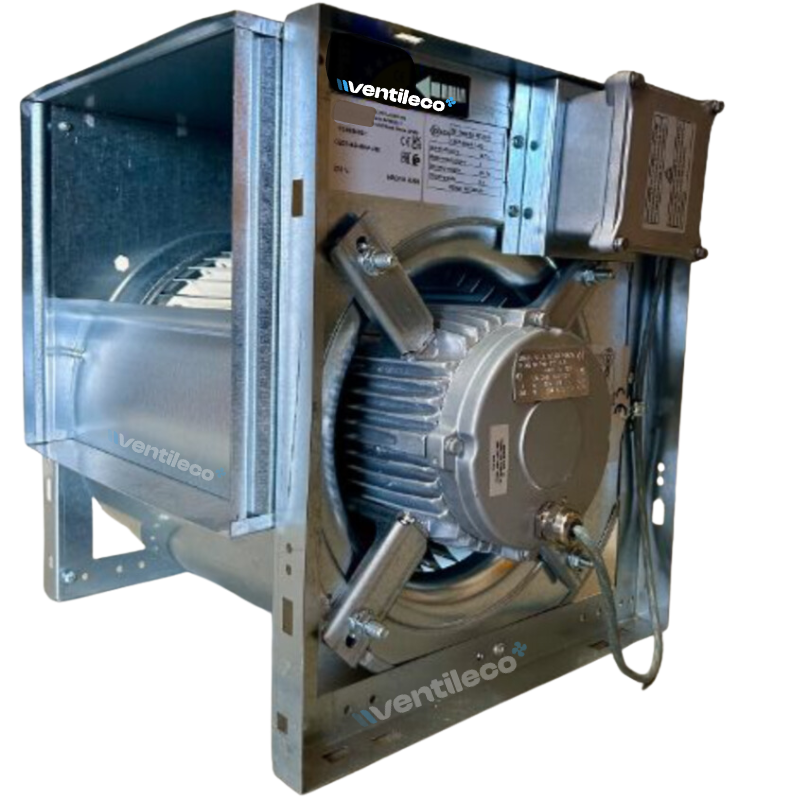

De slakkenhuismotor, ook wel centrifugaalmotor genoemd, draait dubbel aanzuigend voor een regelmatiger debiet. Geplaatst in een losse afzuigbox, wordt deze buiten de afzuigkap geïnstalleerd: minder geluid in de keuken en een motor die beschermd blijft tegen hitte en kookvetten. De IP55-behuizing en de condensator worden eveneens buiten de afzuigkap geplaatst, aan te passen aan uw installatie.

Installatie en aansluiting

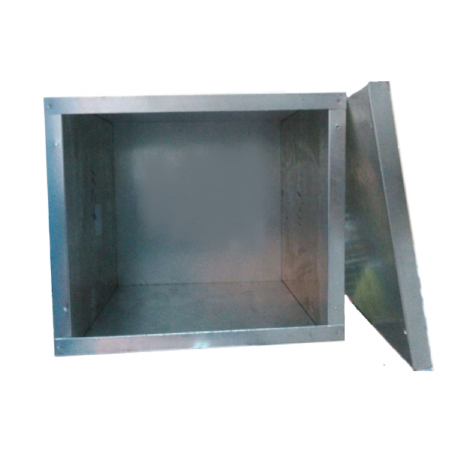

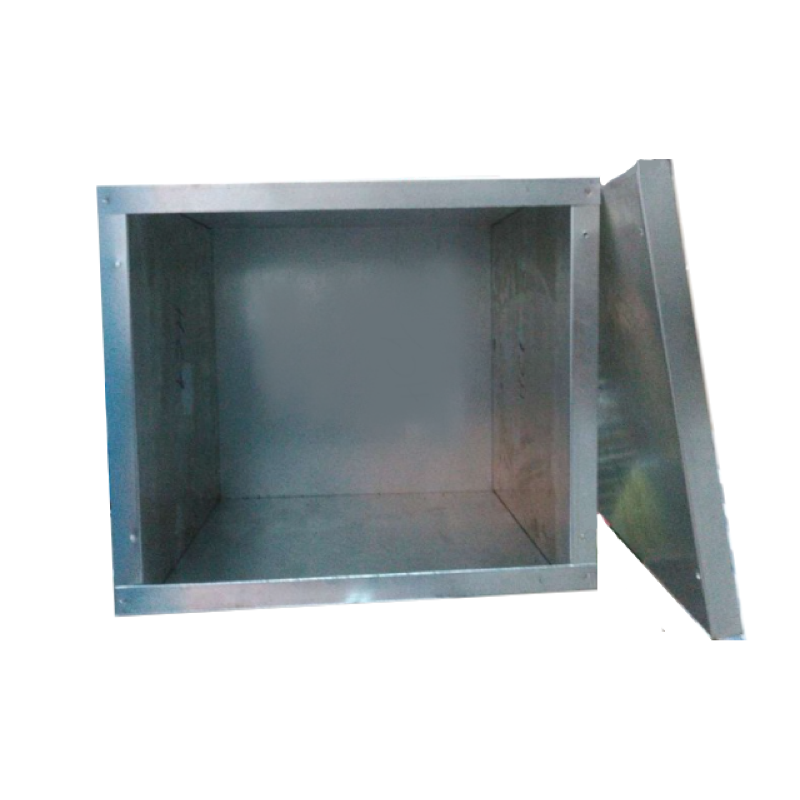

Deze compacte afzuigbox wordt als zelfbouwkit geleverd: de kale afzuigbox in Ouestisol-gegalvaniseerd staal beschikt over twee afneembare panelen, en de in en uitgang met diameter 355 mm dient nog gemaakt te worden met de twee platte aansluitstukken die als accessoires zijn meegeleverd. De meegeleverde accessoires vergemakkelijken de montage: antitrillingsschuimband om onder het motorkader te plaatsen, zelfklevende afdichting voor de uitgang, een uitgangsmof Ø355, een platte aansluiting voor de ingang Ø355 en het benodigde bevestigingsmateriaal. De elektrische aansluiting dient door een vakman te worden uitgevoerd, wat een voorwaarde is voor de garantie.

Punten om te controleren voor u bestelt

  • Het debiet van 3600 m³/h is het maximale motordebiet: het werkelijk behaalde debiet hangt af van het leidingnet (lengte van het luchtkanaal, bochten, filters, toevoer van verse lucht). Een lang leidingnet of een net met meerdere bochten verhoogt de drukverliezen.
  • Controleer of de diameter van Ø355 mm overeenkomt met uw bestaande leidingnet of dat u de nodige aansluitstukken kunt maken.
  • Bevestig de overeenstemming van de norm F400/120 met de regelgeving van uw open keuken voordat u definitief overgaat tot aankoop.
  • Voorzie voldoende ruimte om de afzuigbox (600 x 600 x 600 mm) los van de afzuigkap te plaatsen, buiten of in een technische ruimte.
  • Controleer of uw verse luchttoevoer voldoende is: zonder voldoende toevoer kan het werkelijke debiet verminderen en kunnen onderdruk of geluid ontstaan.

Te combineren met

Bekijk alle bijbehorende producten onderaan de pagina.

Productdetails

Sodeca
Caisson99KIT400
Fabricage
Gemaakt in Europa
Garantie
1 jaar
Pakketgewicht
30 kg
Motorisatie
Gemonteerde motorbehuizing
Norm
Rookafzuignorm C4
Stroombron
230V Enfase
Motorcapaciteit
2000 tot 4000 m3/u
Boxtype
Kast met motor

Je bent misschien ook geïnteresseerd in

8 andere producten in dezelfde categorie:

Veelgestelde vragen

Wat is het verschil tussen een standaard afzuigbox en deze F400/120 afzuigbox?

Een standaard afzuigbox zuigt lucht af zonder bijzondere brandwerendheidseis. Deze compacte afzuigbox is uitgerust met een Sodeca 9/9 motor die voldoet aan de rookafvoernorm F400/120, een richtwaarde voor open keukens met een kooklijn van meer dan 20 kW. Controleer altijd de exacte regelgeving van uw instelling voordat u deze keuze bevestigt.

Is het opgegeven debiet van 3600 m³/h het werkelijke debiet na installatie?

Nee, 3600 m³/h is het maximale debiet van de motor. Het werkelijk behaalde debiet hangt vervolgens af van uw leidingnet: lengte van het luchtkanaal, aantal bochten, filters en beschikbare verse luchttoevoer. Een lang leidingnet met veel bochten verhoogt de drukverliezen en vermindert het effectieve debiet.

Is deze afzuigbox geschikt voor mijn professionele afzuigkap?

Deze afzuigbox wordt aanbevolen voor een afzuigkap van 2 tot 4 meter, afhankelijk van de indeling van uw keuken, met een in en uitgang die in diameter 355 mm gemaakt moet worden. Controleer voor de geschiktheid met uw afzuigkap de diameter van uw bestaande leidingnet, het kookvermogen en de beschikbare ruimte om de afzuigbox los te plaatsen.

Is een snelheidsregelaar nodig voor deze motor?

De motor werkt op 230 V eenfasig, geschikt voor regeling via spanningsvariatie. Een snelheidsregelaar afgestemd op de stroomsterkte van de motor (4,1 A) laat u de snelheid aanpassen aan uw kookbehoeften, mits u de documentatie van de motor raadpleegt om niet onder de aanbevolen koelingsgrens te komen.

Welke accessoires worden meegeleverd met deze compacte afzuigbox?

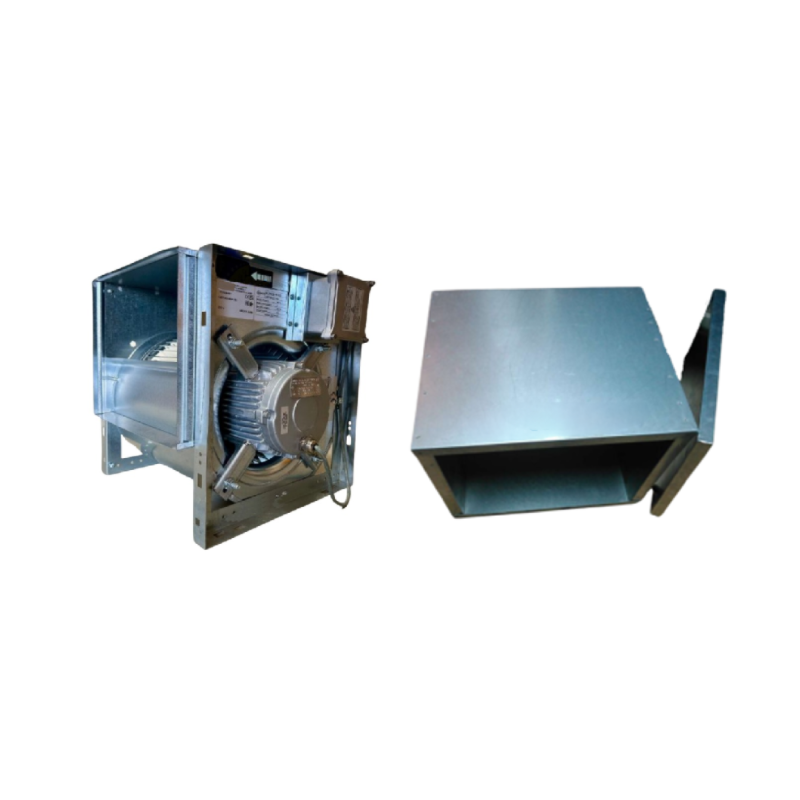

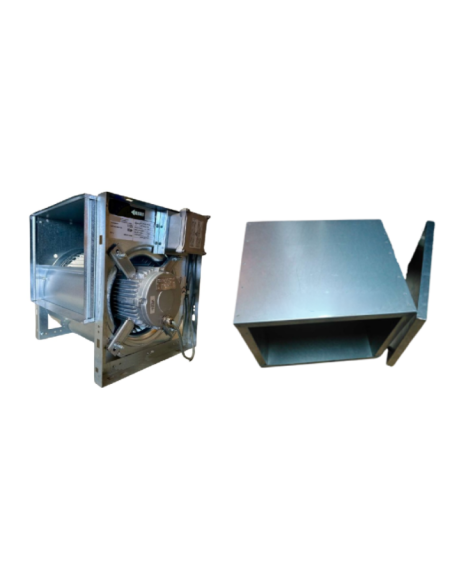

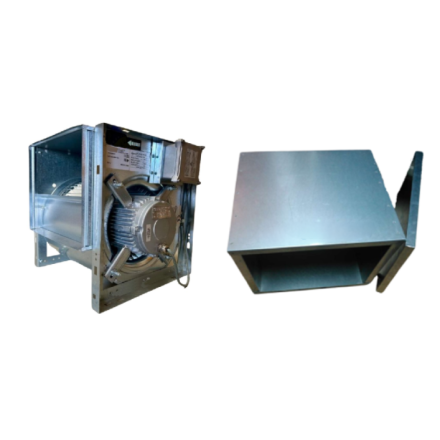

De kit bevat een antitrillingsschuimband, een zelfklevende afdichting voor de motoruitgang, een uitgangsmof Ø355, een platte aansluiting voor de ingang Ø355 en het bevestigingsmateriaal voor het motorkader, de mof en de aansluiting. De kale afzuigbox en de slakkenhuismotor worden afzonderlijk geleverd, het geheel dient ter plaatse gemonteerd te worden.
