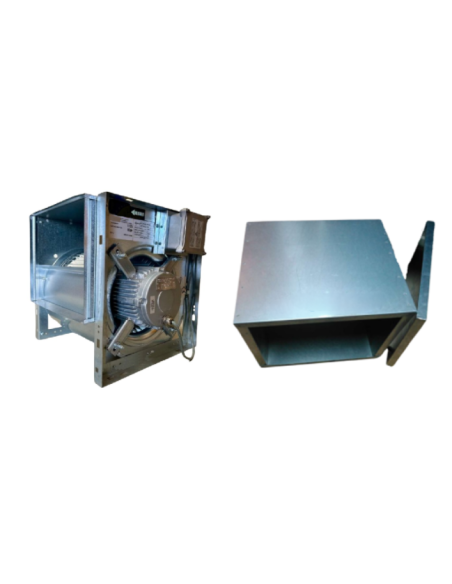

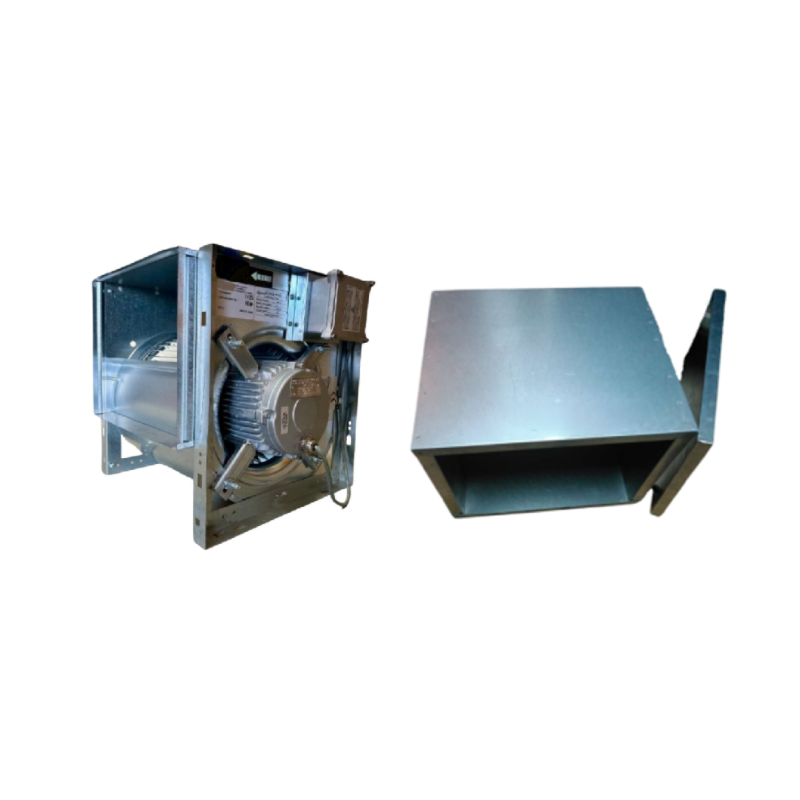

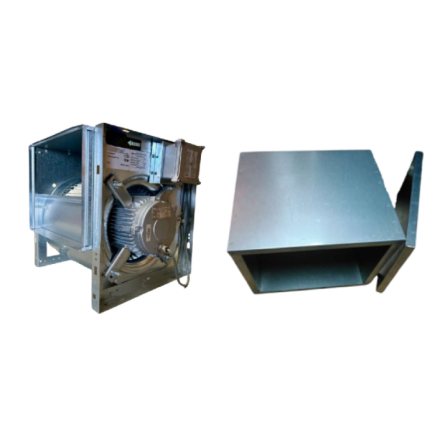

La caja compacta de 3600 m³/h combina una caja galvanizada desnuda con un ventilador centrífugo Sodeca 9/9 en 230 V monofásico, pensada para una campana extractora industrial de 2 a 4 metros en restauración.

  • Caudal del motor: 3600 m³/h máximo
  • Alimentación: 230 V monofásico, 550 W, 4,1 A
  • Norma de desenfumado: F400°/2H
  • Ventilador centrífugo de doble aspiración, carcasa IP55
  • Entrada/salida a crear en Ø355 mm
En stock
Cantidad
1.778,00 € Sin IVA
2133,6 € TTC
En stock

Entrega rápida
Asesoramiento 5d./7
Pago en 3 o 4x

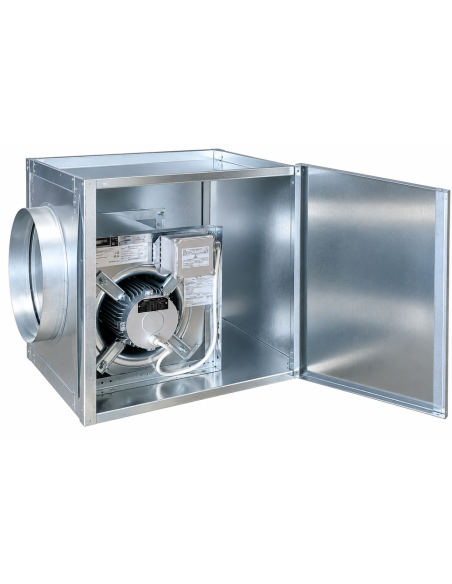

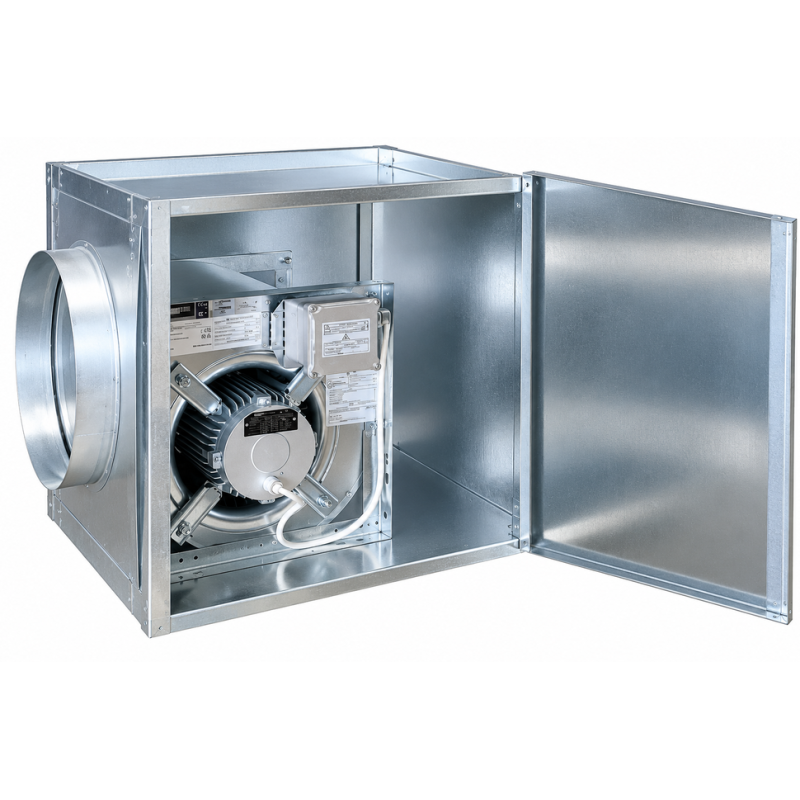

La caja compacta de 3600 m³/h es una caja de extracción motorizada en kit, equipada con un ventilador centrífugo Sodeca 9/9 en 230 V monofásico, diseñada para la extracción de aire de una campana extractora industrial en restauración.

Características técnicas de la caja compacta de 3600 m³/h

Característica Valor
Caudal máximo 3600 m³/h
Alimentación 230 V monofásico
Potencia 550 W
Intensidad 4,1 A
Velocidad de rotación 1420 rpm
Nivel sonoro 64 dB
Índice de protección IP55
Norma de desenfumado F400°/2H
Dimensiones caja desnuda 600 x 600 x 600 mm
Dimensión marco salida motor 300 x 260 mm
Diámetro entrada/salida a crear 355 mm
Peso de la caja desnuda 7 kg
Peso del motor 17 kg
Fabricación de la caja Fabricado en Bayona
Garantía 1 año

Una caja pensada para cocinas abiertas y líneas de cocción potentes

Esta caja de extracción se recomienda para una campana de 2 a 4 metros según la configuración de su cocina. El motor cumple la norma de desenfumado F400°/2H, una referencia de trabajo para líneas de cocción superiores a 20 kW (gas o eléctrico) en cocina abierta: compruebe la normativa exacta de su establecimiento antes de decidir definitivamente, ya que las exigencias varían según los proyectos y los controles locales.

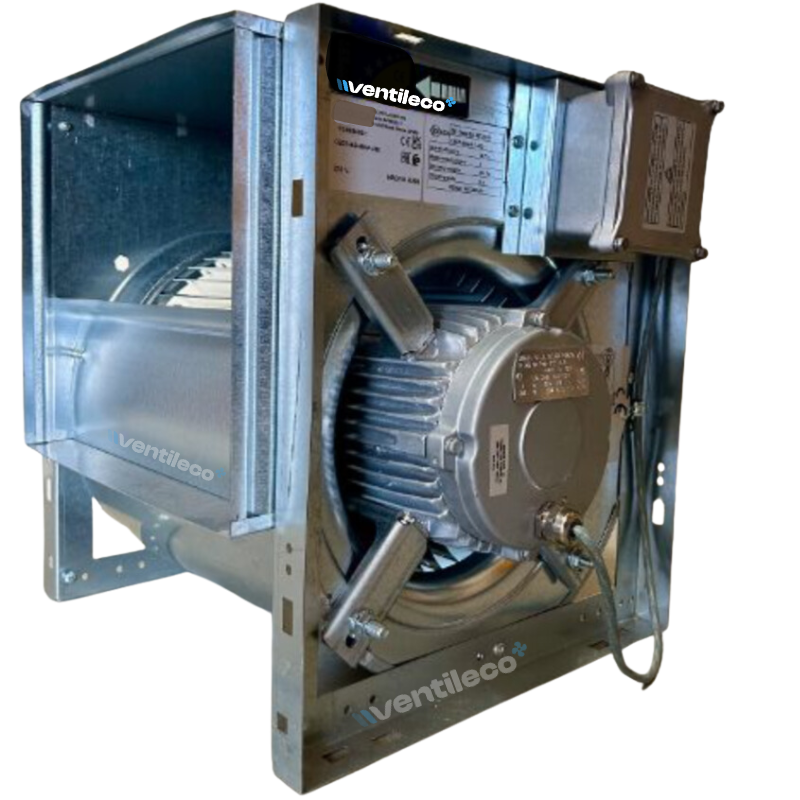

El ventilador centrífugo, o turbina para campana extractora, gira en doble aspiración para un caudal más regular. Colocado en una caja remota, se instala en el exterior de la campana: menos ruido en cocina, y un motor para campana extractora protegido del calor y de las grasas de cocción. La carcasa IP55 y el condensador también se colocan en el exterior de la campana, a adaptar según su instalación.

Instalación y conexión

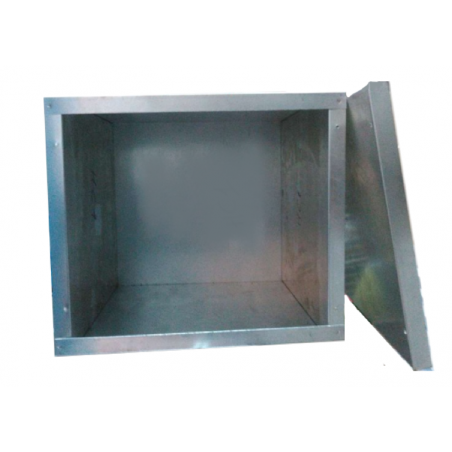

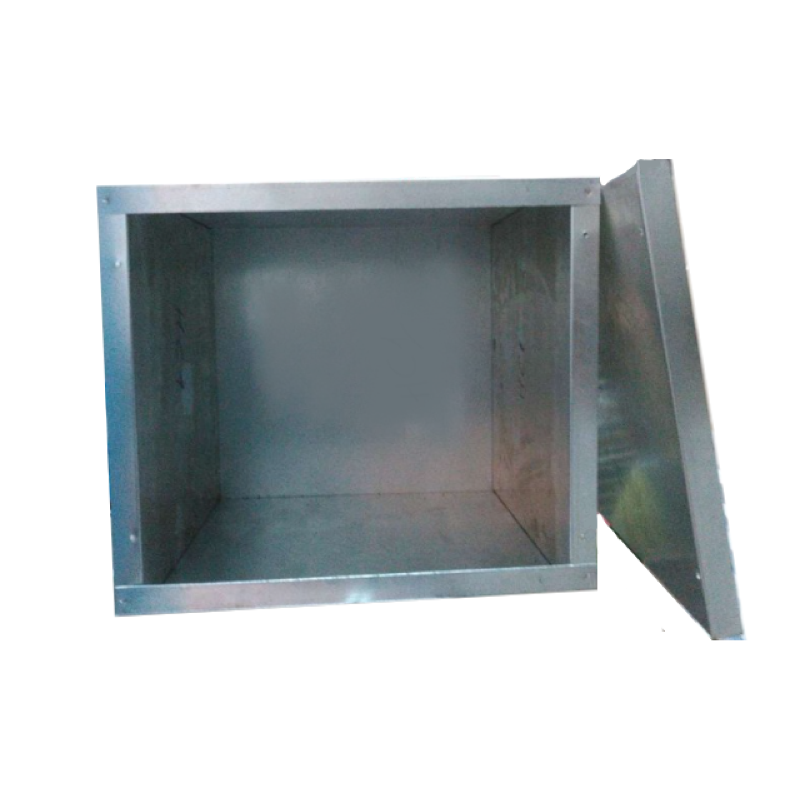

Esta caja compacta se entrega en kit para montar: la caja desnuda en galvanizado Ouestisol dispone de dos paneles desmontables, y la entrada/salida en diámetro 355 mm queda por crear con las dos tomas planas incluidas como accesorios. Los accesorios incluidos facilitan el montaje: banda de espuma antivibratoria para colocar bajo el marco del motor, junta autoadhesiva de salida, un collarín de salida Ø355, una toma plana de entrada Ø355 y la tornillería necesaria. La conexión eléctrica debe ser realizada por un profesional, condición requerida para la garantía.

Puntos a verificar antes de pedir

  • El caudal de 3600 m³/h es un caudal máximo del motor: el caudal realmente obtenido depende de la red de conductos (longitud de conducto, codos, filtros, entrada de aire nuevo). Una red larga o con varios codos aumenta las pérdidas de carga.
  • Compruebe que el diámetro Ø355 mm corresponde a su red existente o que puede crear las tomas necesarias.
  • Confirme la compatibilidad de la norma F400°/2H con las exigencias normativas de su cocina abierta antes de una compra definitiva.
  • Prevea el espacio necesario para desplazar la caja (600 x 600 x 600 mm) fuera de la campana, en el exterior o en local técnico.
  • Compruebe que su entrada de aire nuevo es suficiente: sin ello, el caudal real puede reducirse y puede aparecer depresión o ruido.

Para asociar con

Encuentre todos los productos asociados al final de la página.

Detalles del producto

Sodeca
Caisson99KIT400
Fabricación
Fabricado en Europa
Garantía
1 año
Peso del paquete
30 kg
Motorización
Caja motorizada
Norma
Evacuación de humos C4
Alimentación
230V Mono
Potencia motor
2000 a 4000 m3/h
Tipo de caja
Caja con motor

Tal vez te interesen

8 otros productos en la misma categoría:

Preguntas frecuentes

¿Qué diferencia hay entre una caja estándar y esta caja F400°/2H?

Una caja estándar extrae el aire sin ninguna exigencia particular de resistencia al fuego. Esta caja compacta incorpora un ventilador centrífugo Sodeca 9/9 que cumple la norma de desenfumado F400°/2H, una referencia utilizada para cocinas abiertas con una línea de cocción superior a 20 kW. Compruebe siempre la normativa exacta de su establecimiento antes de confirmar esta elección.

¿El caudal de 3600 m³/h anunciado es el caudal real una vez instalado?

No, 3600 m³/h corresponde al caudal máximo del motor. El caudal realmente obtenido depende después de su red de conductos: longitud de conducto, número de codos, filtros y entrada de aire nuevo disponible. Una red larga o con muchos codos aumenta las pérdidas de carga y reduce el caudal efectivo.

¿Es esta caja compatible con mi campana extractora industrial?

Esta caja se recomienda para una campana de 2 a 4 metros según la configuración de su cocina, con una entrada/salida a crear en diámetro 355 mm. Para confirmar la compatibilidad con su campana, compruebe el diámetro de su red existente, la potencia de cocción y el espacio disponible para desplazar la caja.

¿Hace falta un regulador de velocidad para este motor?

El motor funciona en 230 V monofásico, compatible con una regulación por variación de tensión. Un regulador de velocidad dimensionado según la intensidad del motor (4,1 A) permite ajustar la velocidad según sus necesidades de cocción, respetando la documentación del motor para no bajar por debajo del umbral de refrigeración recomendado.

¿Qué accesorios se incluyen con esta caja compacta?

El kit incluye una banda de espuma antivibratoria, una junta autoadhesiva de salida del motor, un collarín de salida Ø355, una toma plana de entrada Ø355 y la tornillería para el marco del motor, el collarín y la toma. La caja desnuda y el ventilador centrífugo se entregan por separado, debiendo montarse el conjunto in situ.
