Das kompakte Gehäuse 3600 m³/h vereint ein unbehandeltes verzinktes Gehäuse mit einem Sodeca 9/9 Radialventilator in 230 V einphasig, konzipiert für eine Gewerbe-Dunstabzugshaube von 2 bis 4 Metern in der Gastronomie.

  • Luftleistung Motor: 3600 m³/h maximal
  • Stromversorgung: 230 V einphasig, 550 W, 4,1 A
  • Rauchabzugsnorm: F400°/2H
  • Doppelseitig saugender Radialventilator, Gehäuse IP55
  • Ein- und Ausgang Ø355 mm selbst herzustellen
Auf Lager
Menge
1.778,00 € zzgl. MwSt.
2133,6 € TTC
Auf Lager

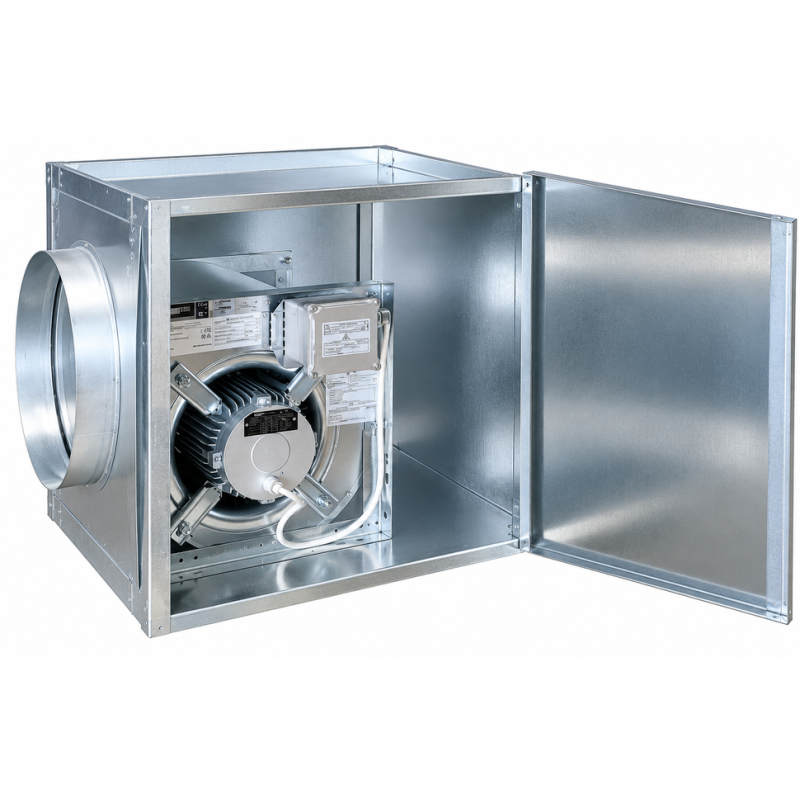

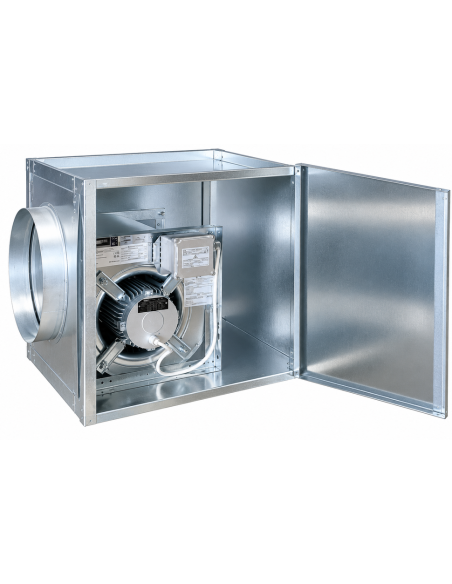

Das kompakte Gehäuse 3600 m³/h ist eine motorisierte Abluftbox im Bausatz, ausgestattet mit einem Sodeca 9/9 Radialventilator in 230 V einphasig, konzipiert für die Luftabsaugung einer Gewerbe-Dunstabzugshaube in der Gastronomie.

Technische Daten des kompakten Gehäuses 3600 m³/h

Merkmal Wert
Maximale Luftleistung 3600 m³/h
Stromversorgung 230 V einphasig
Leistung 550 W
Stromstärke 4,1 A
Drehzahl 1420 U/min
Schallpegel 64 dB
Schutzart IP55
Rauchabzugsnorm F400°/2H
Abmessungen Gehäuse unbestückt 600 x 600 x 600 mm
Abmessung Rahmen Motorausgang 300 x 260 mm
Durchmesser Ein-/Ausgang selbst herzustellen 355 mm
Gewicht Gehäuse unbestückt 7 kg
Gewicht Motor 17 kg
Herstellung Gehäuse Hergestellt in Bayonne
Garantie 1 Jahr

Eine Abluftbox für offene Küchen und leistungsstarke Kochlinien

Diese Abluftbox wird für eine Dunstabzugshaube von 2 bis 4 Metern empfohlen, je nach Konfiguration Ihrer Küche. Der Motor entspricht der Rauchabzugsnorm F400°/2H, ein Richtwert für Kochlinien über 20 kW (Gas oder Elektro) in offenen Küchen: Prüfen Sie vor der endgültigen Entscheidung die genaue Vorschriftenlage Ihres Betriebs, da die Anforderungen je nach Projekt und örtlicher Prüfung variieren.

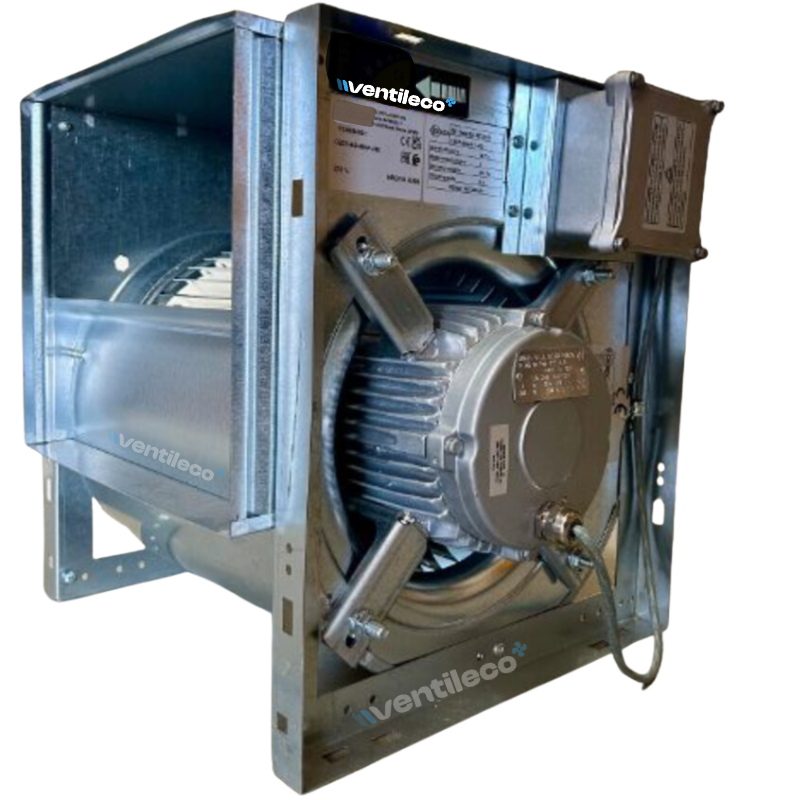

Der Radialventilator, auch Trommelläufer genannt, läuft doppelseitig saugend für eine gleichmäßigere Luftleistung. In einem ausgelagerten Gehäuse untergebracht, wird er außerhalb der Dunstabzugshaube installiert: weniger Geräusch in der Küche und ein Motor, der vor Hitze und Kochfett geschützt ist. Das IP55-Gehäuse und der Kondensator werden ebenfalls außerhalb der Dunstabzugshaube montiert, je nach Ihrer Installation anzupassen.

Installation und Anschluss

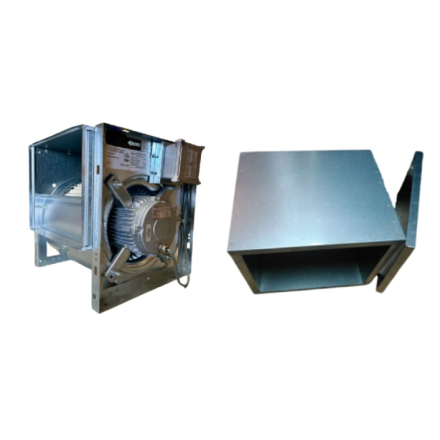

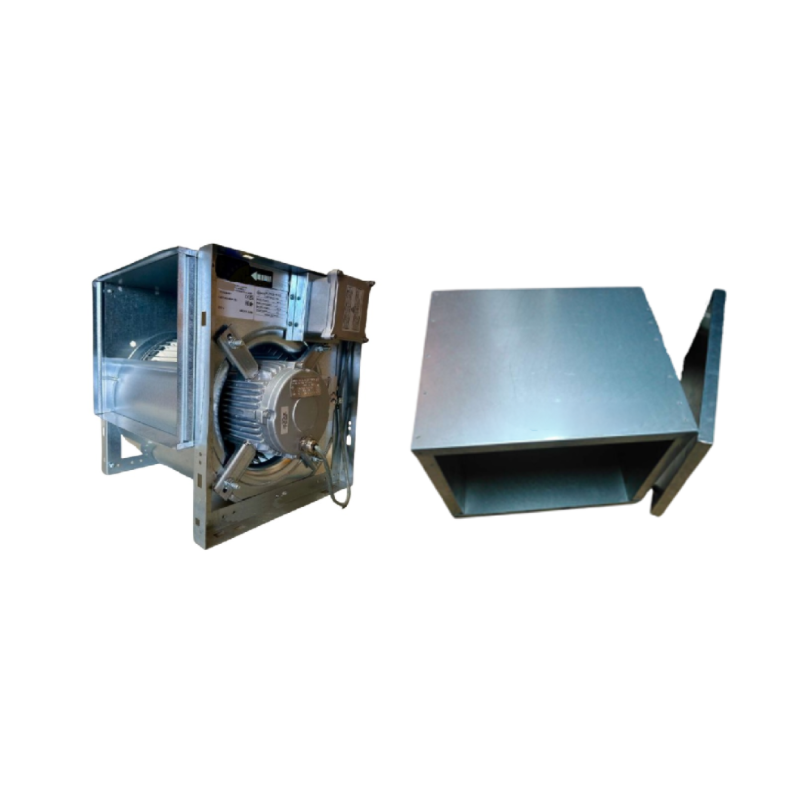

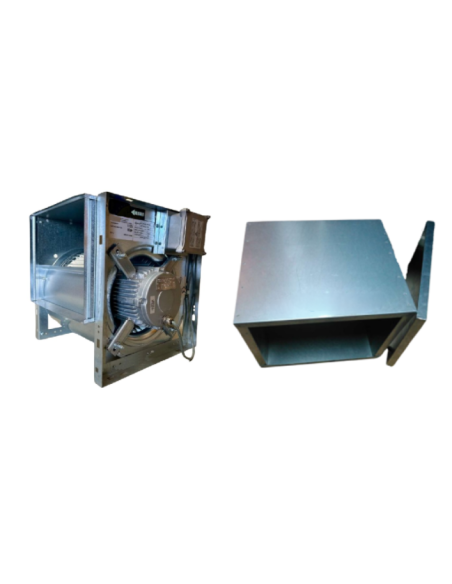

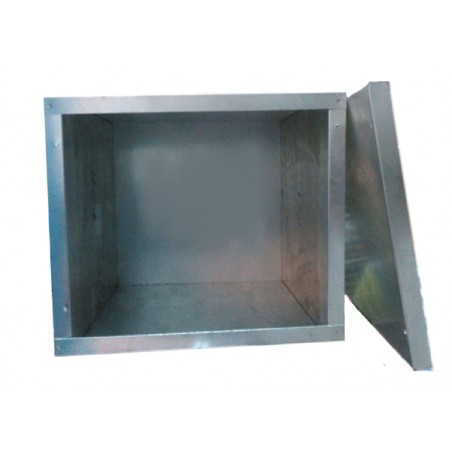

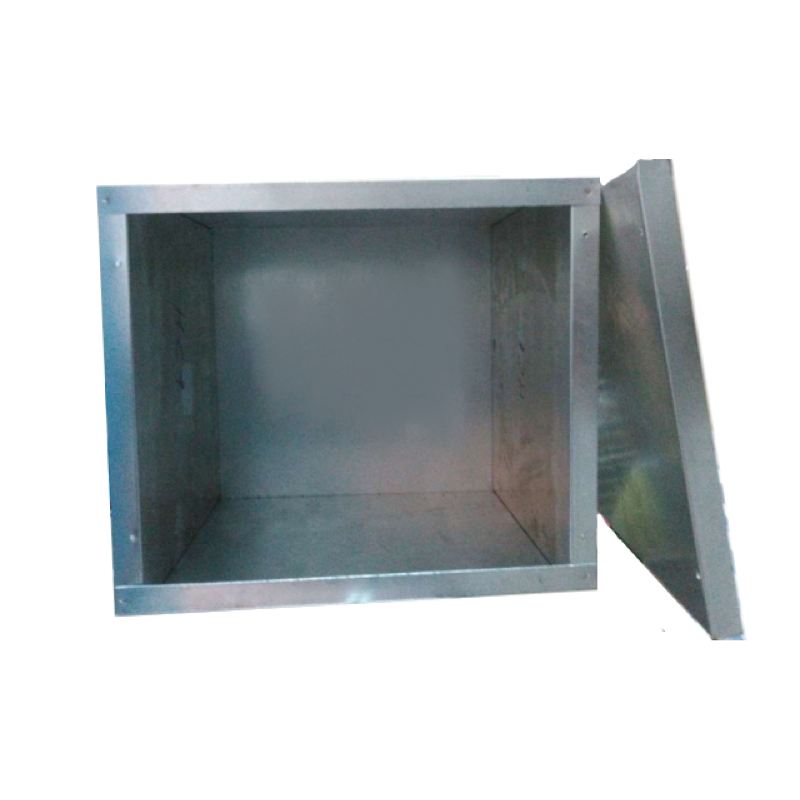

Dieses kompakte Gehäuse wird als zu montierender Bausatz geliefert: Das unbehandelte verzinkte Gehäuse von Ouestisol verfügt über zwei abnehmbare Paneele, und der Ein-/Ausgang mit Durchmesser 355 mm ist mit den beiden mitgelieferten flachen Anschlussstutzen als Zubehör selbst herzustellen. Das mitgelieferte Zubehör erleichtert die Montage: schwingungsdämpfendes Schaumstoffband zum Anbringen unter dem Motorrahmen, selbstklebende Dichtung am Ausgang, ein Ausgangsstutzen Ø355, ein flacher Eingangsstutzen Ø355 sowie das notwendige Montagematerial. Der elektrische Anschluss muss von einer Fachkraft durchgeführt werden, Voraussetzung für die Garantie.

Zu prüfende Punkte vor der Bestellung

  • Die Luftleistung von 3600 m³/h ist eine maximale Motorleistung: Die tatsächlich erzielte Luftleistung hängt vom Leitungsnetz ab (Länge der Luftkanäle, Rohrbögen, Filter, Zuluftöffnung). Ein langes Netz oder mehrere Rohrbögen erhöhen die Druckverluste.
  • Prüfen Sie, ob der Durchmesser Ø355 mm zu Ihrem bestehenden Leitungsnetz passt oder ob Sie die notwendigen Anschlussstutzen herstellen können.
  • Bestätigen Sie vor einem endgültigen Kauf die Vereinbarkeit der Norm F400°/2H mit den regulatorischen Anforderungen Ihrer offenen Küche.
  • Planen Sie den nötigen Platz ein, um das Gehäuse (600 x 600 x 600 mm) außerhalb der Dunstabzugshaube unterzubringen, im Außenbereich oder im Technikraum.
  • Prüfen Sie, ob Ihre Zuluftöffnung ausreichend dimensioniert ist: Andernfalls kann die tatsächliche Luftleistung reduziert werden und es können Unterdruck oder Geräusche auftreten.

Passend dazu

Alle passenden Produkte finden Sie unten auf der Seite.

Artikeldetails

Sodeca
Caisson99KIT400
Fertigung
Hergestellt in Europa
Garantie
1 jahr
Poids du colis
30 kg
Motorisation
Motorisiertes Gehäuse
Norme
Rauchabzugsnorm C4
Alimentation
230V Einphasen
Puissance moteur
2000 bis 4000 m3/h
Type de caisson
Gehäuse mit Motor

Vielleicht gefällt Ihnen auch

8 andere Artikel in der gleichen Kategorie:

Häufig gestellte Fragen

Was unterscheidet eine Standard-Abluftbox von dieser F400°/2H Box?

Eine Standard-Abluftbox saugt Luft ab, ohne besondere Anforderung an die Feuerwiderstandsfähigkeit. Diese kompakte Box verfügt über einen Sodeca 9/9 Motor, der der Rauchabzugsnorm F400°/2H entspricht, ein Richtwert für offene Küchen mit einer Kochlinie über 20 kW. Prüfen Sie stets die genaue Vorschriftenlage Ihres Betriebs, bevor Sie diese Wahl bestätigen.

Entspricht die angegebene Luftleistung von 3600 m³/h der tatsächlichen Leistung nach der Installation?

Nein, 3600 m³/h entspricht der maximalen Motorleistung. Die tatsächlich erzielte Luftleistung hängt anschließend von Ihrem Leitungsnetz ab: Länge der Luftkanäle, Anzahl der Rohrbögen, Filter und verfügbare Zuluftöffnung. Ein langes oder mit vielen Rohrbögen versehenes Netz erhöht die Druckverluste und verringert die effektive Luftleistung.

Ist diese Abluftbox mit meiner Gewerbe-Dunstabzugshaube kompatibel?

Diese Box wird für eine Dunstabzugshaube von 2 bis 4 Metern empfohlen, je nach Konfiguration Ihrer Küche, mit einem selbst herzustellenden Ein-/Ausgang von Durchmesser 355 mm. Um die Kompatibilität mit Ihrer Dunstabzugshaube zu bestätigen, prüfen Sie den Durchmesser Ihres bestehenden Netzes, die Kochleistung und den verfügbaren Platz zur Auslagerung der Box.

Benötigt man für diesen Motor einen Drehzahlregler?

Der Motor läuft mit 230 V einphasig und ist mit einer Spannungsregelung kompatibel. Ein auf die Stromstärke des Motors (4,1 A) abgestimmter Drehzahlregler ermöglicht die Anpassung der Geschwindigkeit an Ihre Kochanforderungen, unter Beachtung der Motordokumentation, um den empfohlenen Mindestkühlungswert nicht zu unterschreiten.

Welches Zubehör ist bei dieser kompakten Box enthalten?

Der Bausatz enthält ein schwingungsdämpfendes Schaumstoffband, eine selbstklebende Dichtung am Motorausgang, einen Ausgangsstutzen Ø355, einen flachen Eingangsstutzen Ø355 sowie das Montagematerial für Motorrahmen, Stutzen und Anschluss. Das unbestückte Gehäuse und der Radialventilator werden separat geliefert und sind vor Ort zu montieren.
