Le caisson compact 3600 m³/h est un caisson d'extraction motorisé en kit, équipé d'un moteur escargot Sodeca 9/9 en 230 V monophasé, conçu pour l'extraction d'air d'une hotte professionnelle en restauration.
Caractéristiques techniques du caisson compact 3600 m³/h
| Caractéristique |
Valeur |
| Débit maximum |
3600 m³/h |
| Alimentation |
230 V monophasé |
| Puissance |
550 W |
| Intensité |
4,1 A |
| Vitesse de rotation |
1420 tr/min |
| Niveau sonore |
64 dB |
| Indice de protection |
IP55 |
| Norme désenfumage |
F400°/2H |
| Dimensions caisson nu |
600 x 600 x 600 mm |
| Dimension cadre sortie moteur |
300 x 260 mm |
| Diamètre entrée/sortie à créer |
355 mm |
| Poids du caisson nu |
7 kg |
| Poids du moteur |
17 kg |
| Fabrication caisson |
Fabriqué à Bayonne |
| Garantie |
1 an |
Un caisson pensé pour les cuisines ouvertes et les lignes de cuisson puissantes
Ce caisson d'extraction est conseillé pour une hotte de 2 à 4 mètres selon la configuration de votre cuisine. Le moteur affiche la norme désenfumage F400°/2H, un repère de travail pour les lignes de cuisson supérieures à 20 kW (gaz ou électrique) en cuisine ouverte : vérifiez la réglementation exacte de votre établissement avant de trancher définitivement sur ce point, les exigences variant selon les projets et les contrôles locaux.

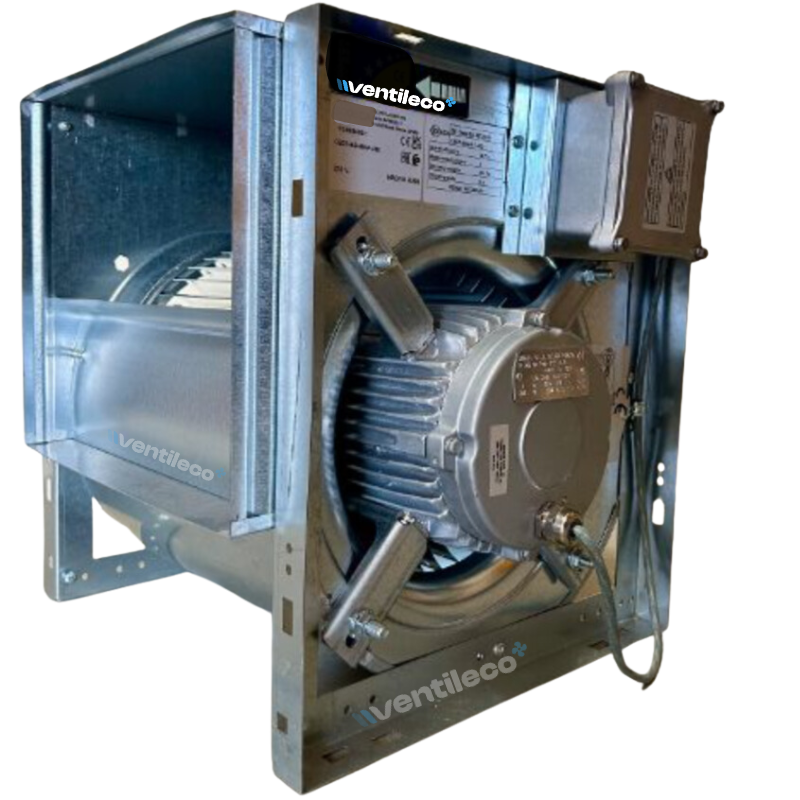

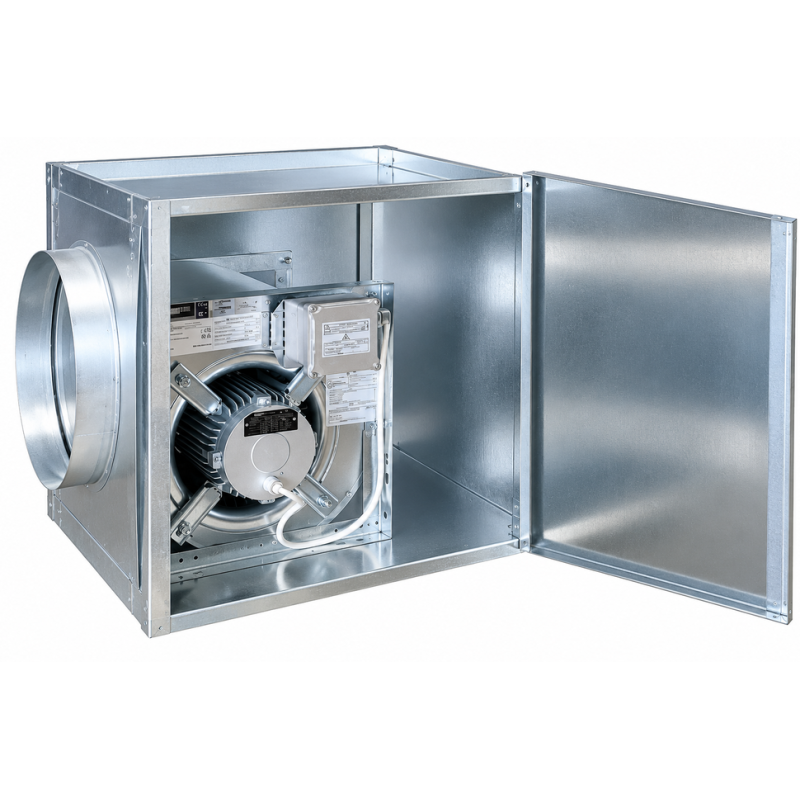

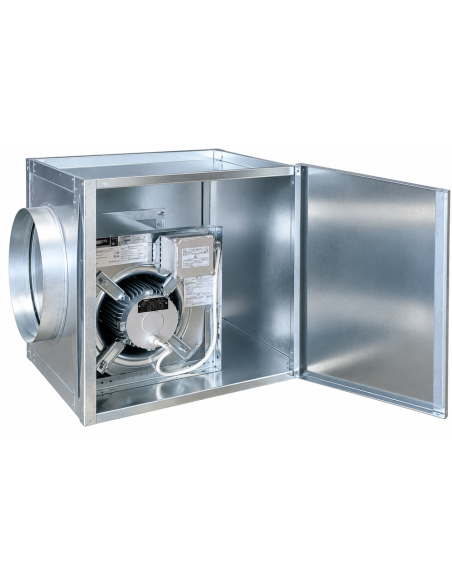

Le moteur escargot, ou moteur centrifuge, tourne en double ouïe pour un débit plus régulier. Placé dans un caisson déporté, il s'installe à l'extérieur de la hotte : moins de bruit en cuisine, et un moteur préservé de la chaleur et des graisses de cuisson. Le boîtier IP55 et le condensateur se posent également à l'extérieur de la hotte, à adapter selon votre installation.
Installation et raccordement

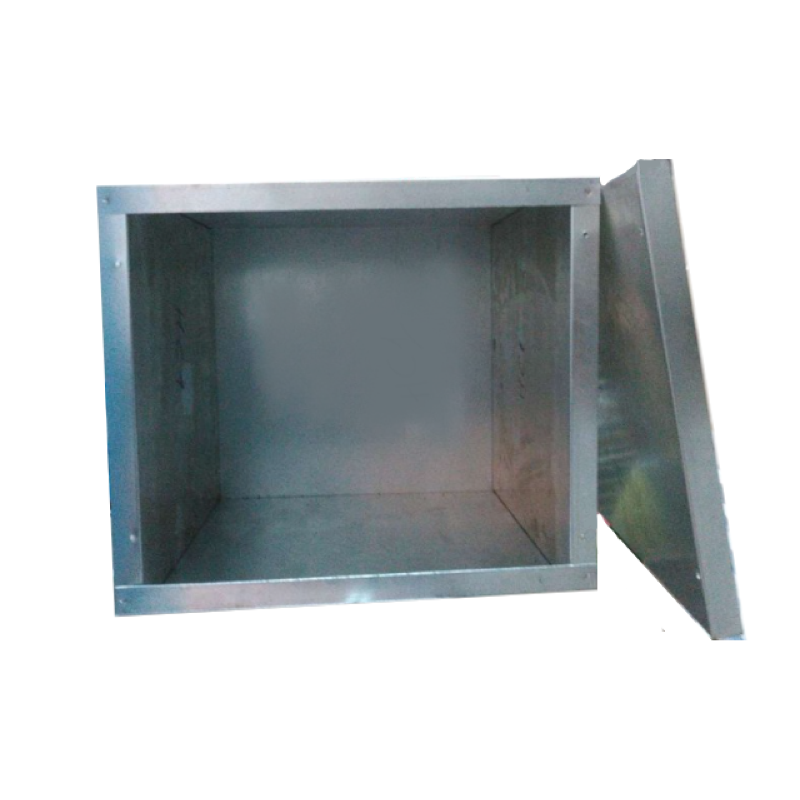

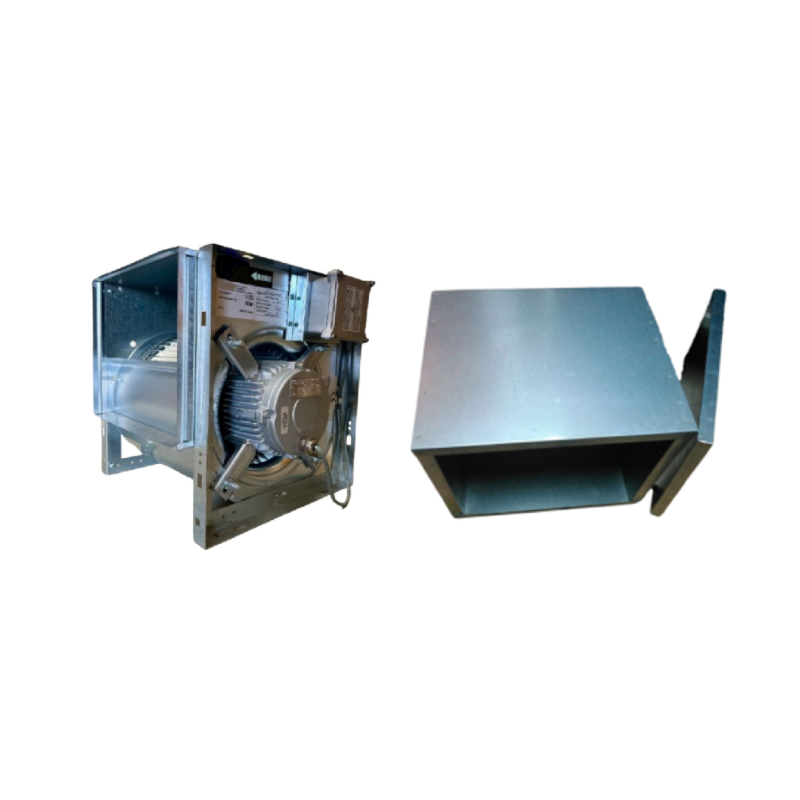

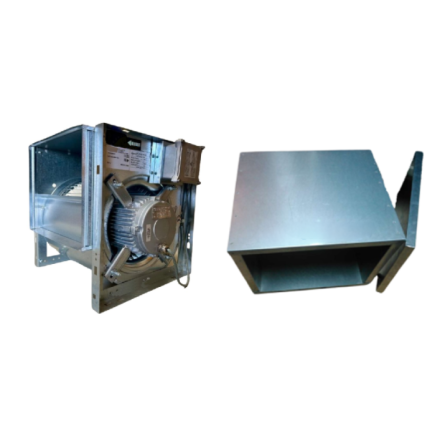

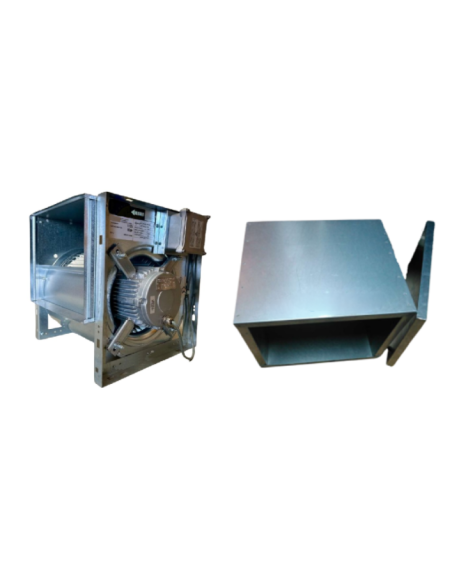

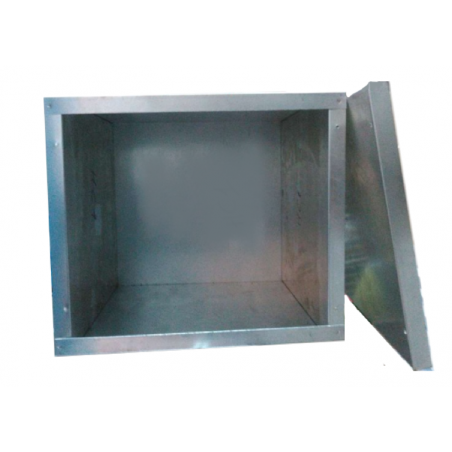

Ce caisson compact est livré en kit à monter : le caisson nu en galva Ouestisol dispose de deux panneaux amovibles, et l'entrée/sortie en diamètre 355 mm reste à créer avec les deux piquages plats fournis en accessoires. Les accessoires inclus facilitent le montage : bande de mousse antivibratoire à poser sous le cadre moteur, joint autocollant de sortie, une virole de sortie Ø355, un piquage plat d'entrée Ø355 et la visserie nécessaire. Le branchement électrique doit être réalisé par un professionnel, condition requise pour la garantie.
Points à vérifier avant de commander
- Le débit de 3600 m³/h est un débit moteur maximal : le débit réellement obtenu dépend du réseau (longueur de gaine, coudes, filtres, entrée d'air neuf). Un réseau long ou avec plusieurs coudes augmente les pertes de charge.
- Vérifiez que le diamètre Ø355 mm correspond à votre réseau existant ou que vous pouvez créer les piquages nécessaires.
- Confirmez la compatibilité de la norme F400°/2H avec les exigences réglementaires de votre cuisine ouverte avant un achat définitif.
- Prévoyez l'espace nécessaire pour déporter le caisson (600 x 600 x 600 mm) hors de la hotte, à l'extérieur ou en local technique.
- Vérifiez que votre entrée d'air neuf est suffisante : sans cela, le débit réel peut être réduit et une dépression ou du bruit peuvent apparaître.
