Kit para a instalação de hottes e caixas de ventilação: hastes roscadas e parafusos

Kit para a instalação de hottes e caixas de ventilação: hastes roscadas e parafusos

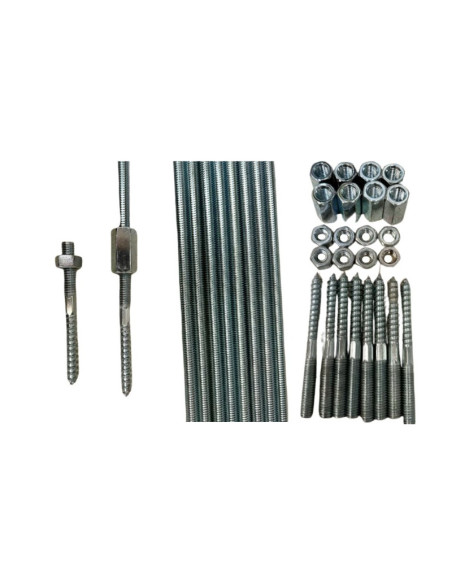

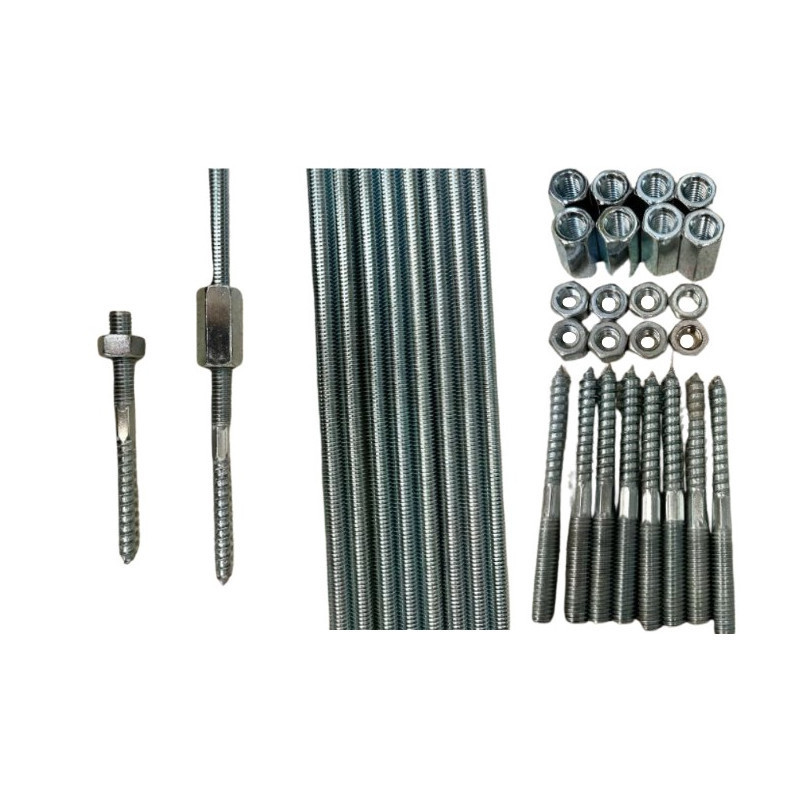

O Kit para a instalação de hottes e caixas de ventilação: hastes roscadas e parafusos é um conjunto de fixação completo em hastes roscadas e parafusaria D 8 mm, concebido para suspender e fixar de forma duradoura um exaustor industrial em inox ou uma caixa de extração ao teto e à parede. Simples de instalar, adapta-se à maioria dos suportes de cozinha profissional.

Características técnicas

Utilização e compatibilidade

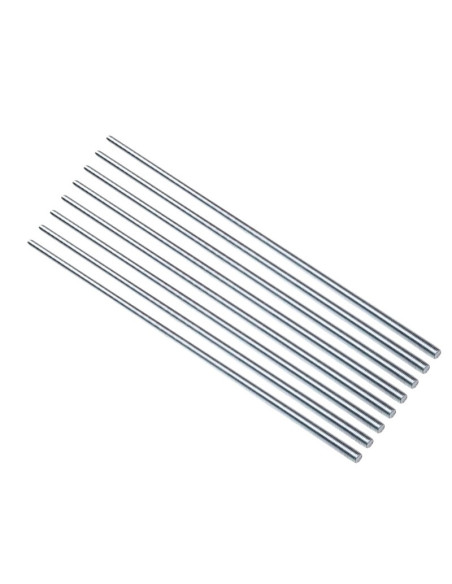

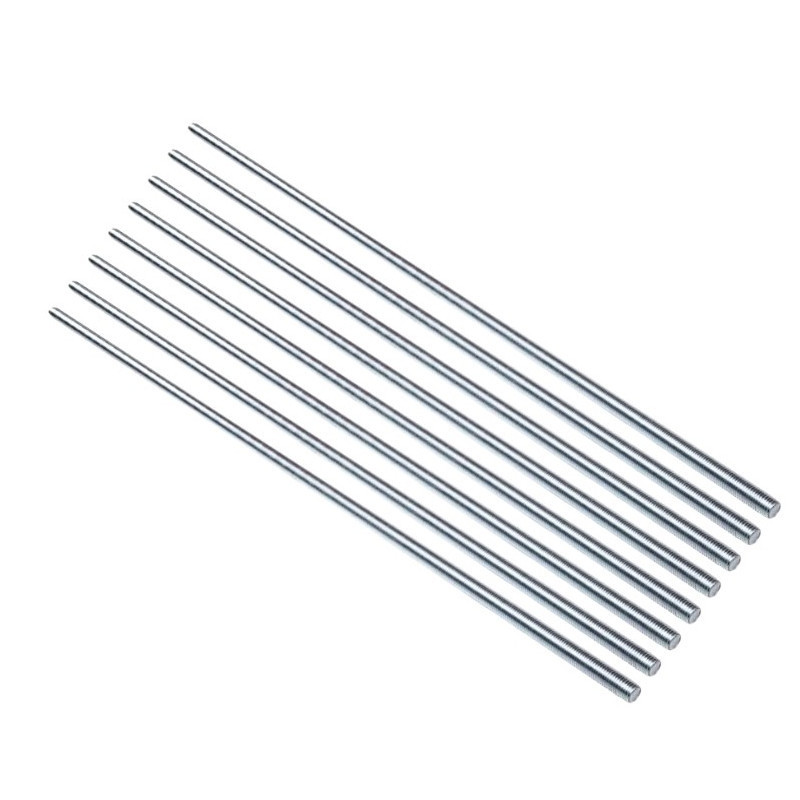

Este kit serve para fixar um exaustor ou uma caixa de extração motorizada ao teto através das hastes roscadas, e a uma parede através dos parafusos de dupla rosca. As porcas alongadas permitem ligar duas roscas entre si, por exemplo para prolongar uma haste consoante a altura do pé direito. Adapta-se tanto aos exaustores industriais como às caixas motorizadas, e pode também servir para fixar braçadeiras de conduta na rede de ventilação.

O diâmetro D 8 mm deste kit foi pensado para uma suspensão corrente de exaustor ou caixa de ventilação. Para a montagem de um ventilador centrífugo no interior da caixa (gestão das vibrações), opte antes por um quadro de fixação para turbina para exaustor: este kit de instalação não foi concebido para este fim.

Instalação e ligação

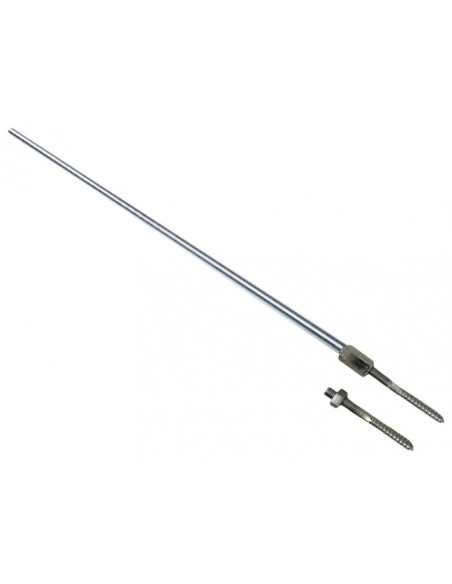

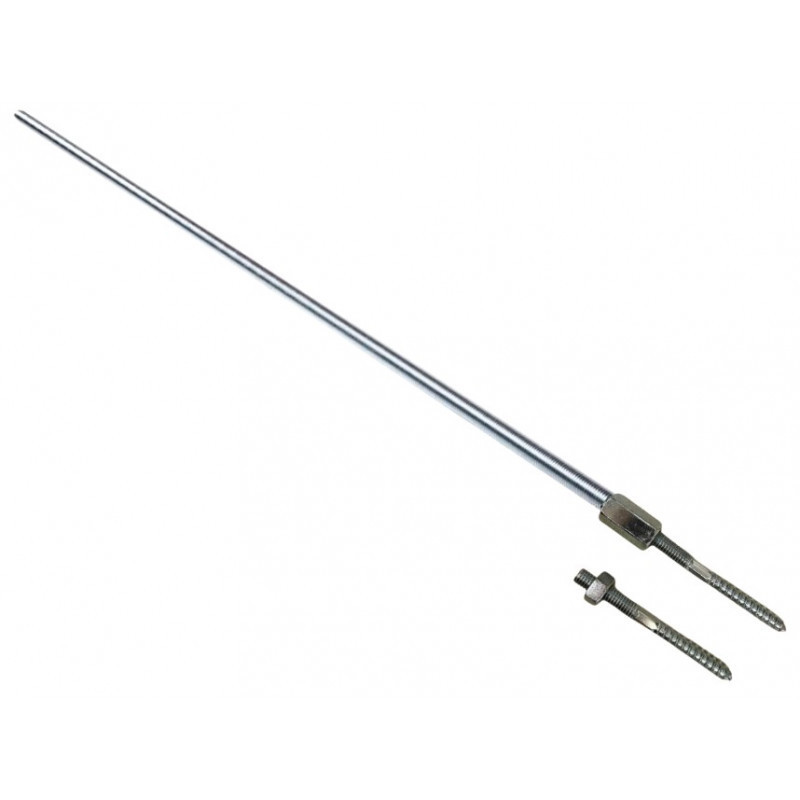

Os parafusos de dupla rosca aparafusam de um lado ao teto (madeira, betão, tijolo, bloco de cimento, com uma bucha adequada ao suporte) e do outro lado recebem a haste roscada ou diretamente o exaustor através de uma porca. Para uma fixação à parede, o mesmo parafuso de dupla rosca fixa-se contra a parede. As porcas alongadas permitem unir duas hastes roscadas topo a topo caso a altura do pé direito o exija. A furação e a escolha da bucha devem ser adaptadas ao suporte real da sua cozinha: um levantamento de medidas antes da encomenda evita surpresas desagradáveis.

Pontos a verificar antes de encomendar

• Diâmetro de furação compatível com hastes D 8 mm no seu suporte (betão, pladur, tijolo, madeira)
• Natureza do teto e da parede: prever uma bucha adequada, não fornecida neste kit
• Altura real do pé direito, para saber se será necessária uma ligação por porca alongada entre duas hastes
• Número de kits necessários consoante o comprimento do seu exaustor ou caixa: a determinar de acordo com a sua instalação, este kit cobre 8 pontos de fixação
• Peso do exaustor ou da caixa a suspender, para validar o número de pontos de fixação a prever

A associar com

• Braçadeira isolada de fixação, para fixar as suas condutas complementarmente
• Kit de parafusaria e estanquicidade, para completar a ligação da sua rede
• Caixa motor PREMIUM 3500 m³/h (9/9) 220 V, a instalar com este kit de fixação
• Pack especial food truck exaustor, motor, regulador
