A caixa compacta com turbina 10/10 apresenta um caudal de 4000 a 5500 m³/h para equipar um exaustor industrial de restaurante ou um sistema de ventilação de cozinha aberta com cozedura intensiva. Compacta e potente, é o coração da sua instalação de extração.

  • Caudal: máx. 5500 m³/h a 200 Pa (ventilação mecânica), 4000 m³/h a 350 Pa (exaustor)
  • Potência: 1100 W, turbina 10/10
  • Alimentação: 230 V monofásico
  • Norma: desenfumagem C4
  • Fornecida com: 2 casquilhos Ø400 a instalar na entrada e na saída
Em stock
Quantidade
1 470,00 € Sem IVA
1764 € TTC
Em stock

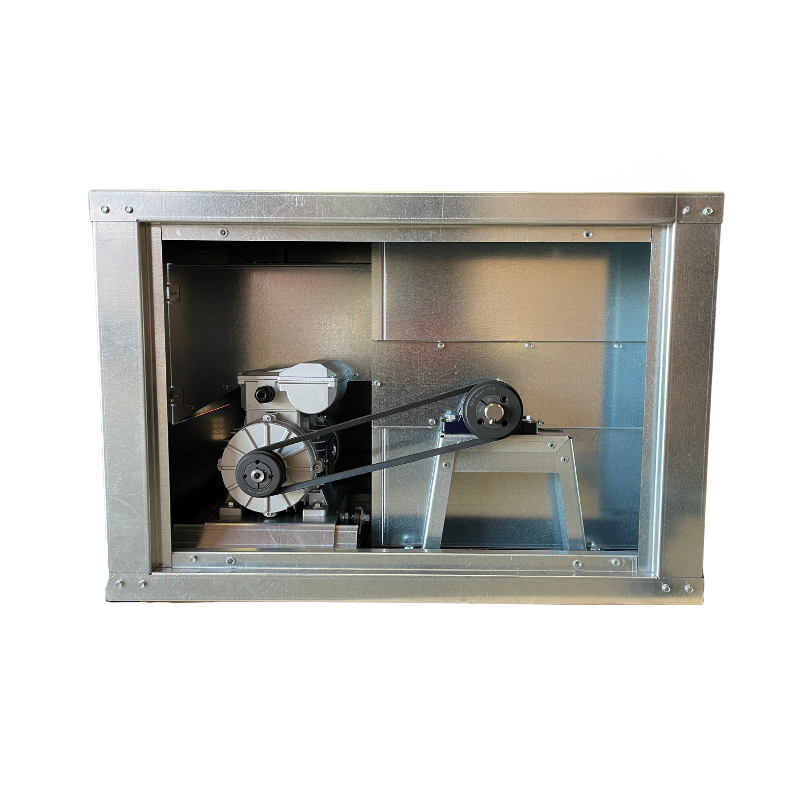

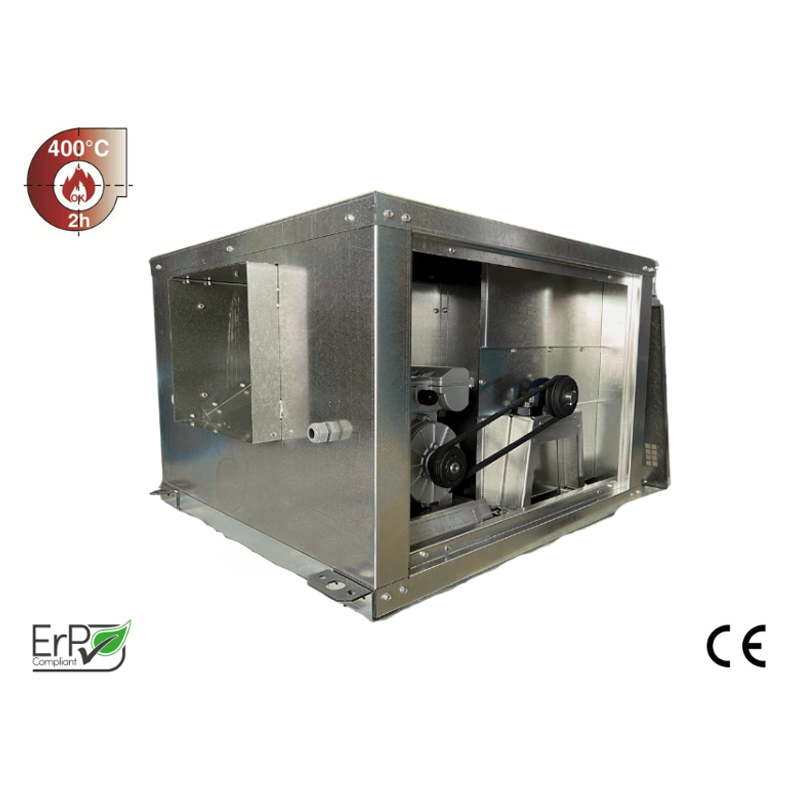

A caixa compacta com turbina 10/10 é uma caixa motorizada concebida para a extração de ar de um exaustor industrial de restaurante ou de uma cozinha profissional, com um caudal até 5500 m³/h. Integra uma turbina 10/10 de 1100 W em 230 V monofásico, preparada para funcionar durante todo o serviço sem perder desempenho.

Caixa motorizada para exaustor de restaurante e cozinha profissional

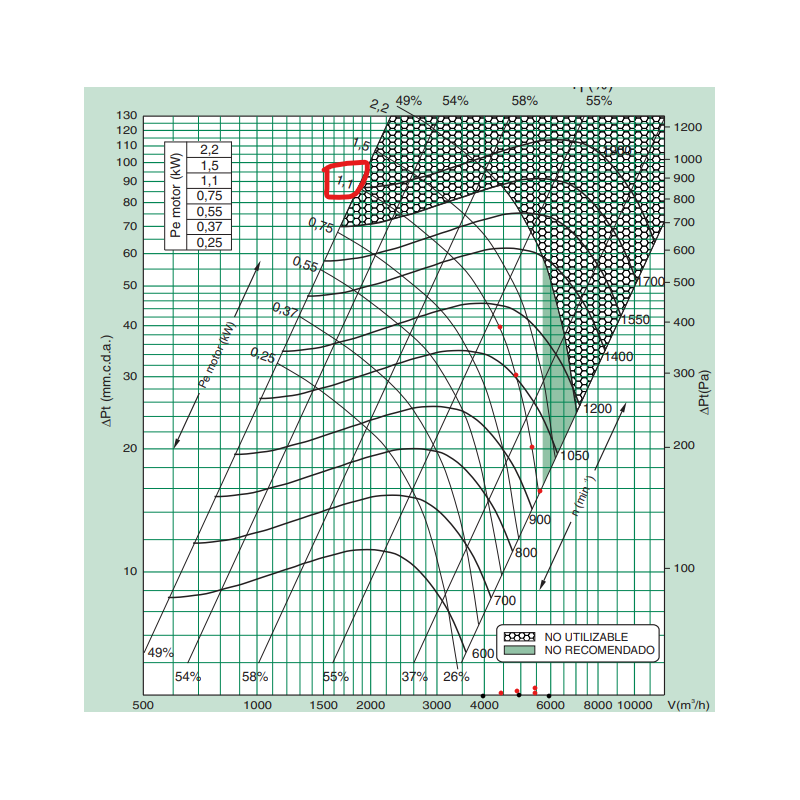

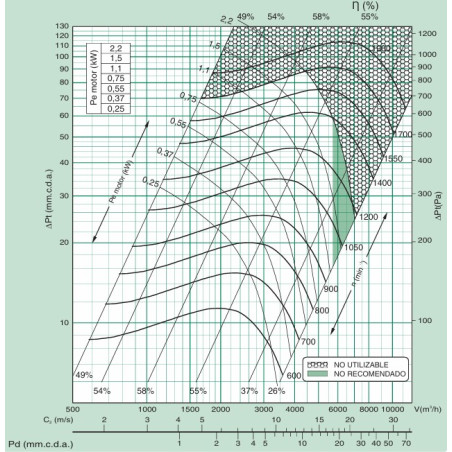

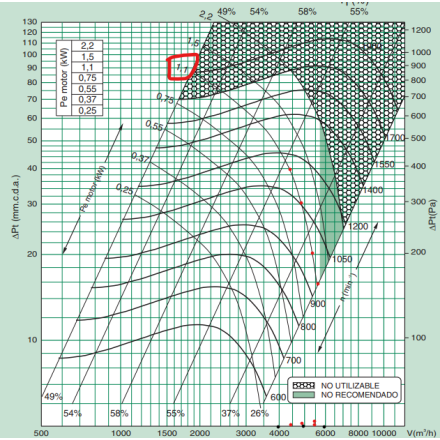

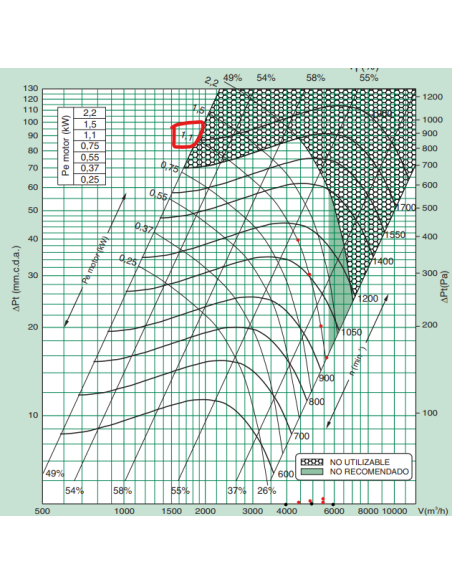

Esta caixa de extração é indicada para instalação sob um exaustor inox de restaurante de 2,5 a 4 metros, para uma montagem com até 5 filtros. A turbina tipo AT, montada num motor de 4 polos, entrega um caudal de 5500 m³/h a 200 Pa em utilização de ventilação mecânica e 4000 m³/h a 350 Pa em utilização sob exaustor, sendo a diferença explicada pela maior perda de carga do lado da cozinha (filtros, rede de condutas, curvas). Com uma velocidade de rotação de 1440 rpm, mantém-se dimensionada para linhas de cozedura intensivas, sem ser sobredimensionada para um pequeno snack-bar.

Características técnicas

Característica Valor
Referência Caisson1010400
Marca Tecnifan
Caudal 5500 m³/h a 200 Pa (ventilação mecânica), 4500 m³/h a 400 Pa (exaustor)
Potência 1100 W
Alimentação 230 V monofásico
Velocidade de rotação 1440 rpm
Turbina 10/10, tipo AT, 4 polos

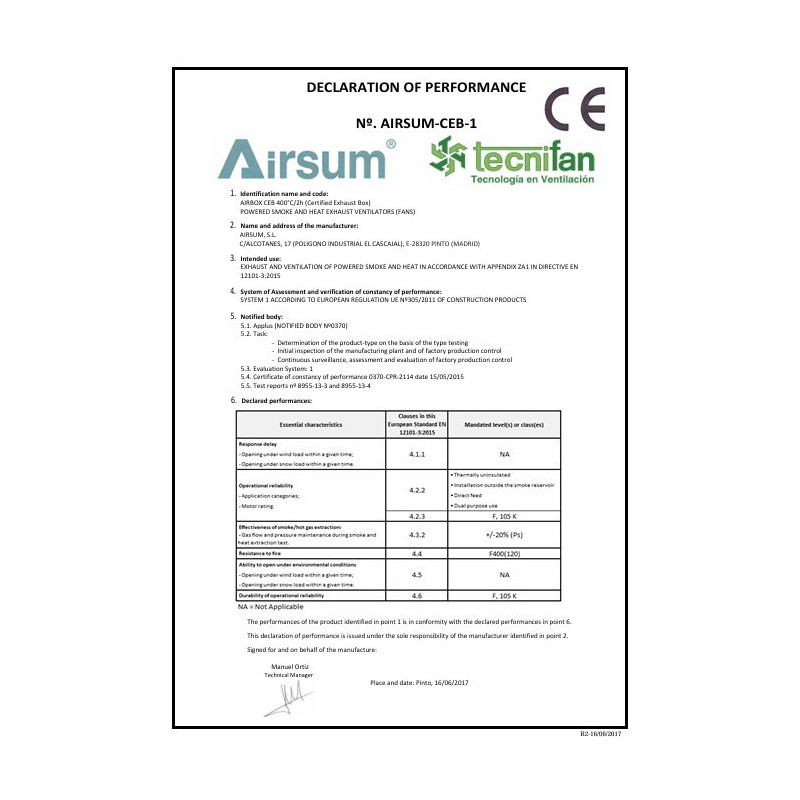

Norma desenfumagem C4

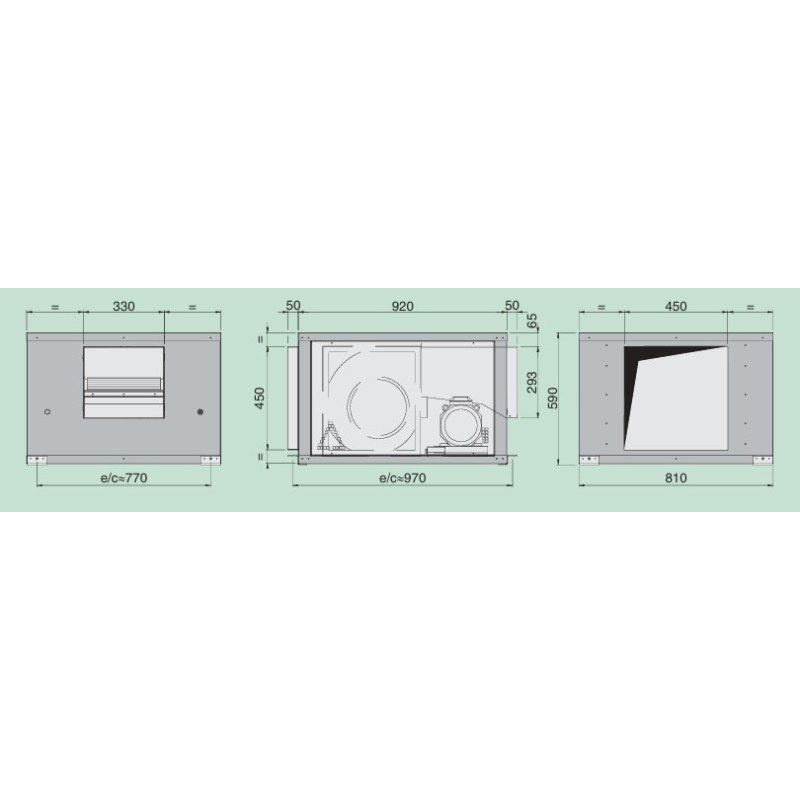

Dimensões C 920/970 x P 810 x A 590 mm
Entrada/saída retangular, fornecida com 2 casquilhos Ø450 mm a instalar
Peso 100 kg
Fabrico Europa
Garantia 1 ano

Instalação e ligação

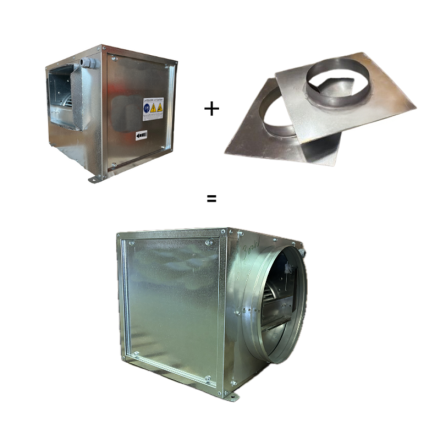

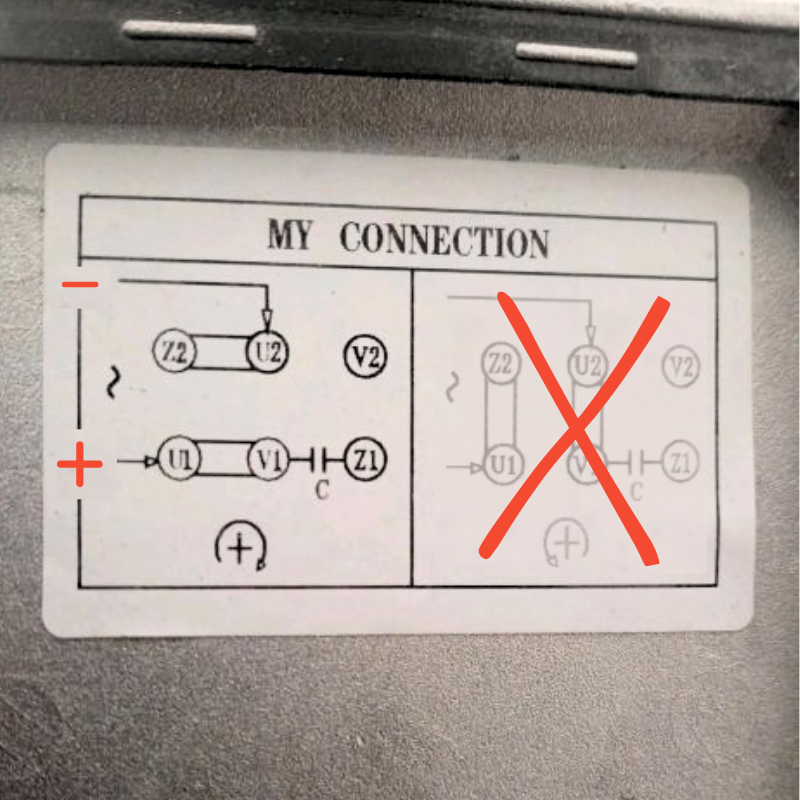

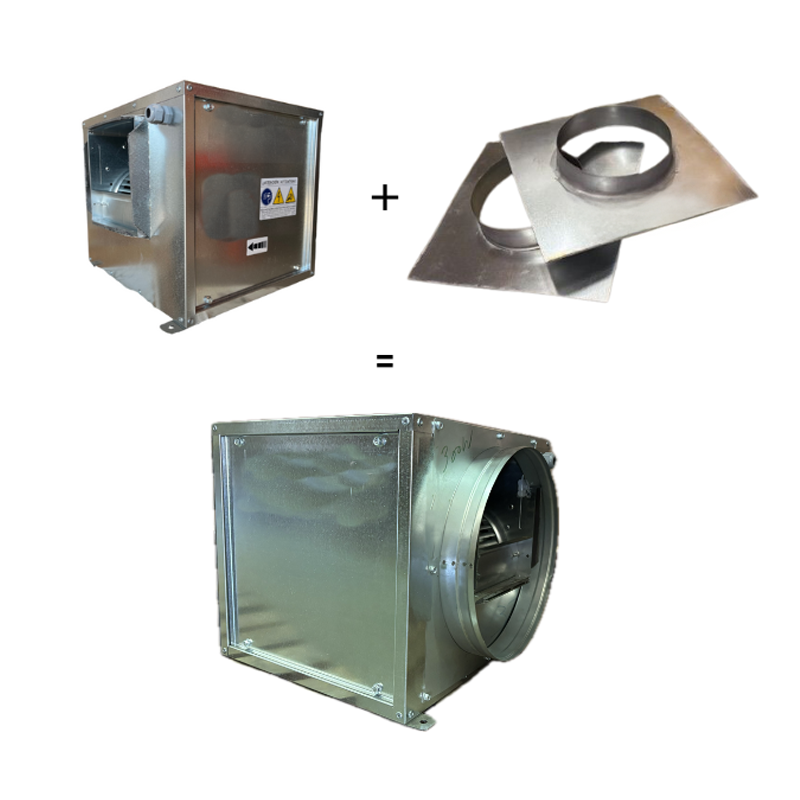

A caixa liga-se através dos seus dois painéis amovíveis, práticos para a manutenção e substituição da turbina sem necessidade de desmontar tudo. As entradas e saídas são retangulares, fornecidas com 2 casquilhos de Ø450 mm a instalar na entrada e na saída, caso a sua rede de condutas o exija: outras dimensões de casquilhos estão disponíveis mediante simples pedido, sem custo adicional. A ligação elétrica deve ser realizada por um profissional, condição necessária para a garantia.

Pontos a verificar antes de encomendar

  • Comprimento do seu exaustor e número de filtros inox 500x400: a título indicativo, um filtro absorve cerca de 800 m³/h, o que permite enquadrar a sua necessidade real em termos de caudal.
  • Potência de cozedura da sua linha (gás ou elétrica) e configuração da cozinha (aberta ou fechada): a norma de desenfumagem aplicável depende da regulamentação local e deve ser confirmada para o seu projeto específico.

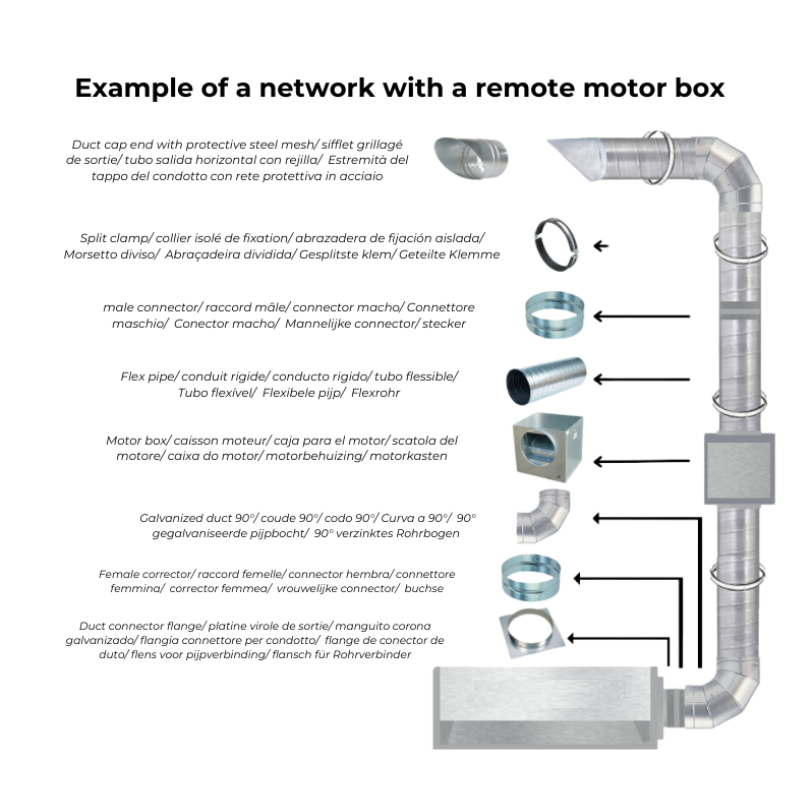

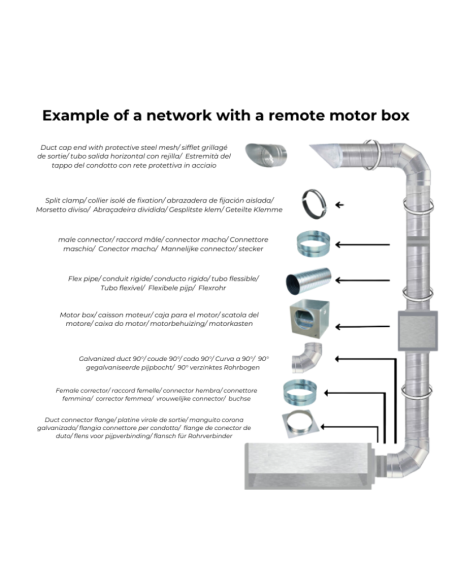

  • Diâmetro e comprimento da sua rede de condutas, número de curvas: quanto mais longa for a rede e maior o número de curvas, maiores as perdas de carga, reduzindo o caudal real disponível.
  • Presença de uma entrada de ar suficiente: sem um aporte de ar novo adequado, o caudal real diminui e o ruído ou a depressão aumentam.
  • Espaço disponível (C 920/970 x P 810 x A 590 mm) e peso de 100 kg: verifique a resistência do suporte ou do plano de instalação antes da montagem.

Para associar com

Produto semelhante sem norma de desenfumagem: Caixa 10/10 230V insonorizada.

Dados do produto

Tecnifan
Caisson1010400
Fabricação
Fabricado em Espanha
Garantia
1 ano
Peso da embalagem
100 kg
Motorização
Caixa motorizada
Norma
Norma de extração de fumos C4
Alimentação elétrica
230V Mono
Potência motor
4000 a 6000 m3/h
Tipo de Caixa
Caixa com motor
0657968622548

Também poderá gostar

8 outros produtos na mesma categoria:

Clientes que compraram este produto também compraram:

Perguntas frequentes

Qual é o caudal real desta caixa de extração 10/10?

A caixa apresenta um caudal máximo de 5500 m³/h a 200 Pa em utilização de ventilação mecânica, e de 4000 m³/h a 350 Pa em utilização sob exaustor. A diferença explica-se pela maior perda de carga do lado da cozinha, associada aos filtros e à rede de condutas. O caudal real final depende também do comprimento das suas condutas e do número de curvas.

Para que comprimento de exaustor esta caixa é adequada?

Esta caixa está dimensionada, a título indicativo, para um exaustor inox de restaurante de 2,5 a 4 metros, podendo acomodar até 4 filtros. Esta referência deve ser ajustada em função da sua cozedura, da sua rede de condutas e da sua necessidade real de ar novo.

É possível instalar um regulador de velocidade nesta caixa?

Sim, esta caixa funciona em 230 V monofásico, compatível com um regulador de velocidade dimensionado de acordo com a sua intensidade. Um regulador com botão de emergência desenfumagem 400° está disponível como acessório associado para este tipo de instalação.

É necessário mandar instalar esta caixa por um profissional?

A ligação elétrica deve obrigatoriamente ser realizada por um profissional: é a condição necessária para beneficiar da garantia de 1 ano. A montagem mecânica da caixa pode ser efetuada pelo próprio, estando disponíveis tutoriais no nosso canal do YouTube.

Que casquilhos são fornecidos com esta caixa?

A caixa é fornecida com 2 casquilhos de Ø450 mm, a instalar na entrada e na saída caso a sua rede de condutas existente o exija, sendo as entradas e saídas da caixa de forma retangular. Outras dimensões de casquilhos estão disponíveis mediante simples pedido.
