La caja de extracción compacta con turbina 10/10 ofrece un caudal de 4.000 a 5.500 m³/h para equipar una campana extractora industrial de restaurante o una ventilación de cocina abierta con alta carga de cocción. Compacta y potente, es el corazón de su instalación de extracción.

  • Caudal: máx. 5.500 m³/h a 200 Pa (ventilación mecánica), 4.000 m³/h a 350 Pa (campana)
  • Potencia: 1.100 W, turbina 10/10
  • Alimentación: 230 V monofásica
  • Norma: desenfumado C4
  • Se entrega con: 2 viroles Ø400 a instalar en entrada y salida
En stock
Cantidad
1.470,00 € Sin IVA
1764 € TTC
En stock

Entrega rápida
Asesoramiento 5d./7
Pago en 3 o 4x

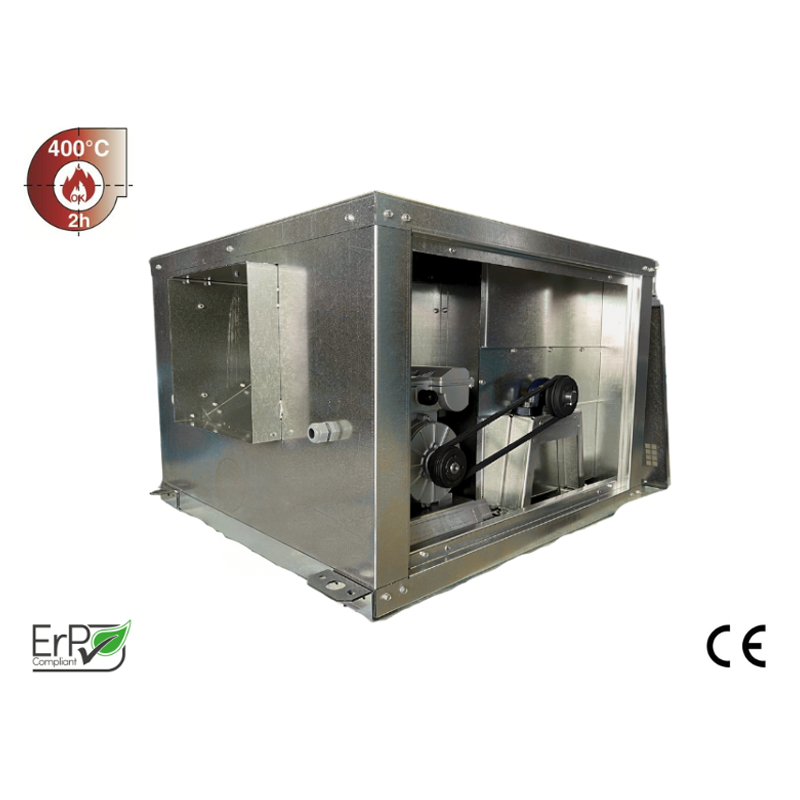

La caja de extracción compacta con turbina 10/10 es una caja motorizada diseñada para la extracción de aire de una campana extractora industrial de restaurante o de una cocina profesional, con un caudal de hasta 5.500 m³/h. Incorpora un ventilador centrífugo 10/10 de 1.100 W en 230 V monofásica, preparado para funcionar durante todo el servicio sin perder rendimiento.

Caja motorizada para campana de restaurante y cocina profesional

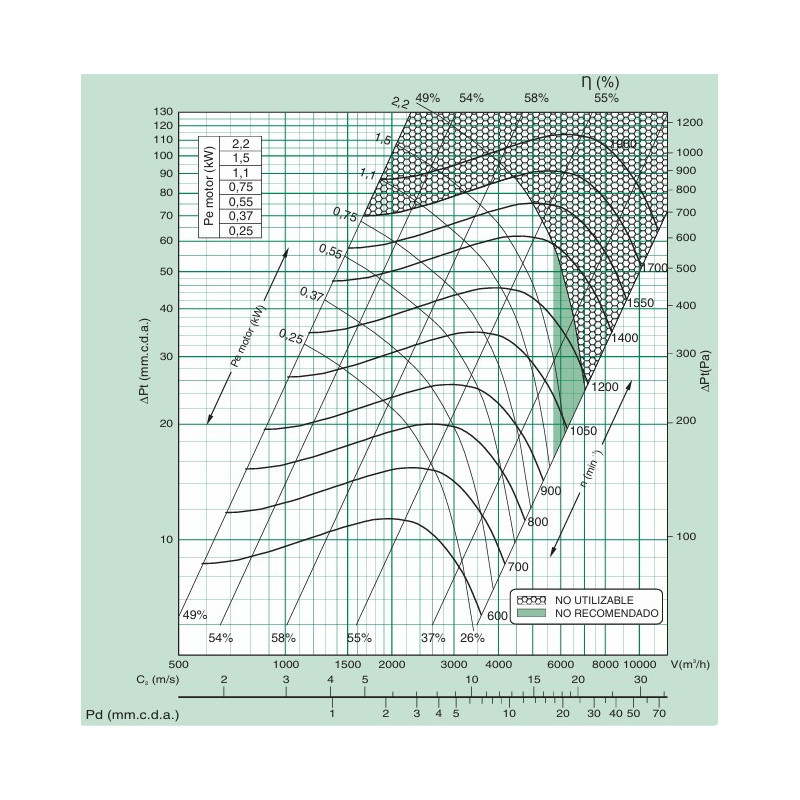

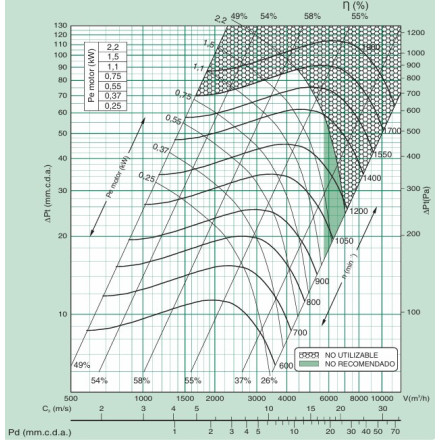

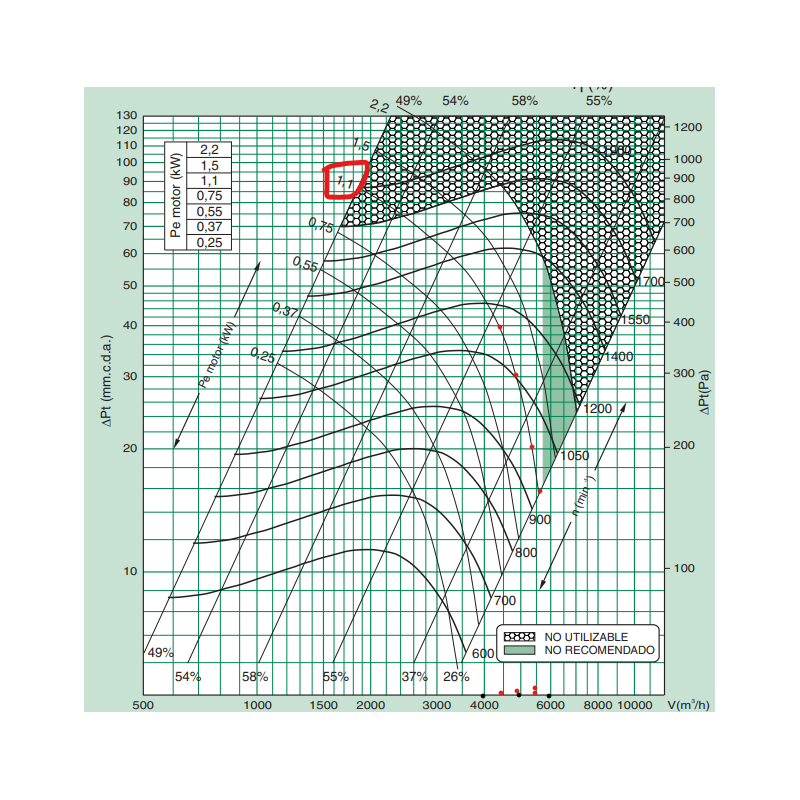

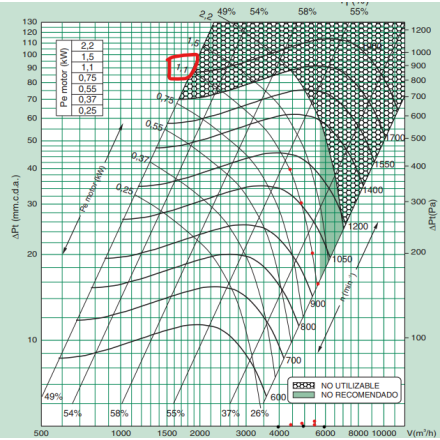

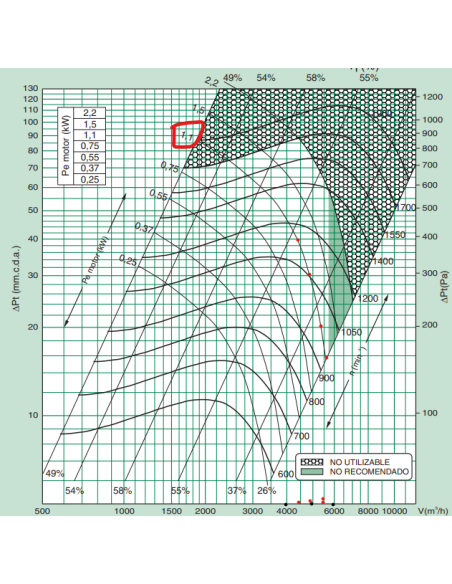

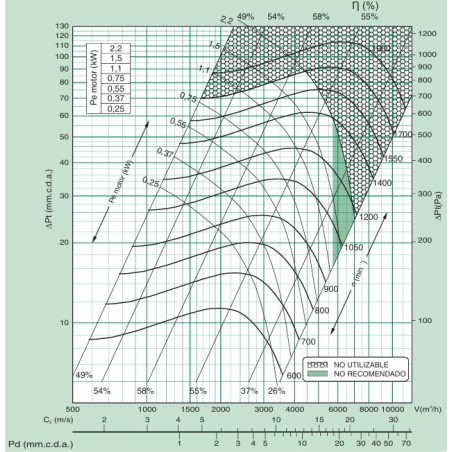

Esta caja de extracción se instala bajo una campana de acero inoxidable de restaurante de 2,5 a 4 metros, para un montaje de hasta 5 filtros. La turbina tipo AT, montada sobre un motor de 4 polos, ofrece un caudal de 5.500 m³/h a 200 Pa en uso como ventilación mecánica y 4.000 m³/h a 350 Pa en uso como campana; la diferencia se explica por la mayor pérdida de carga en el lado de la cocina (filtros, red de conductos, codos). Con una velocidad de rotación de 1.440 r.p.m., está dimensionada para líneas de cocción intensiva, sin resultar sobredimensionada para un pequeño establecimiento.

Características técnicas

Característica Valor
Referencia Caisson1010400
Marca Tecnifan
Caudal 5.500 m³/h a 200 Pa (ventilación mecánica), 4.500 m³/h a 400 Pa (campana)
Potencia 1.100 W
Alimentación 230 V monofásica
Velocidad de rotación 1.440 r.p.m.
Turbina 10/10, tipo AT, 4 polos
Norma desenfumado C4

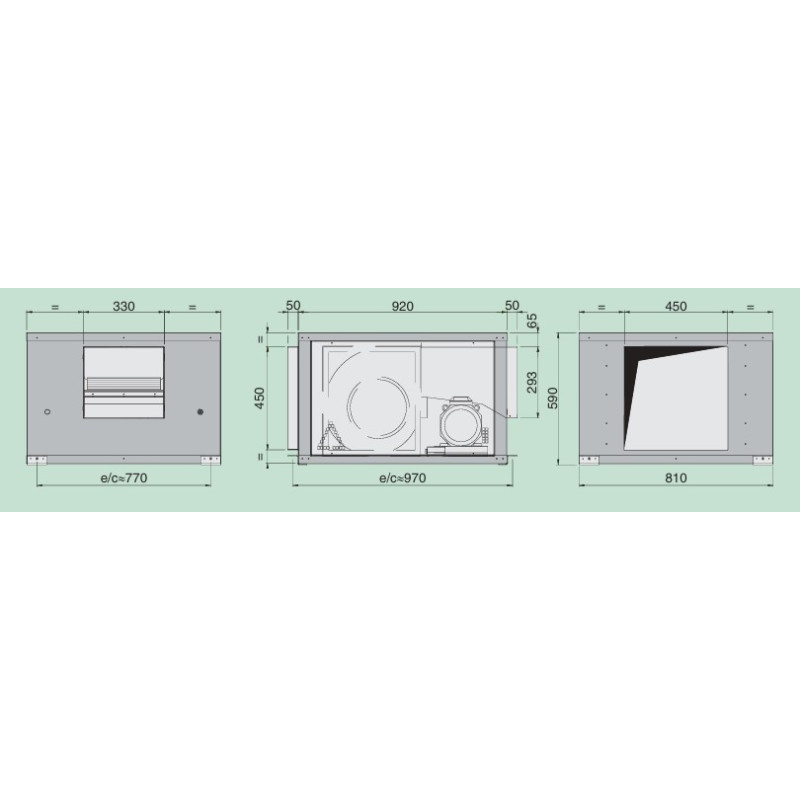

Dimensiones L 920/970 x P 810 x H 590 mm
Entrada/salida rectangular, se entrega con 2 viroles Ø450 mm a instalar
Peso 100 kg
Fabricación Europa
Garantía 1 año

Instalación y conexión

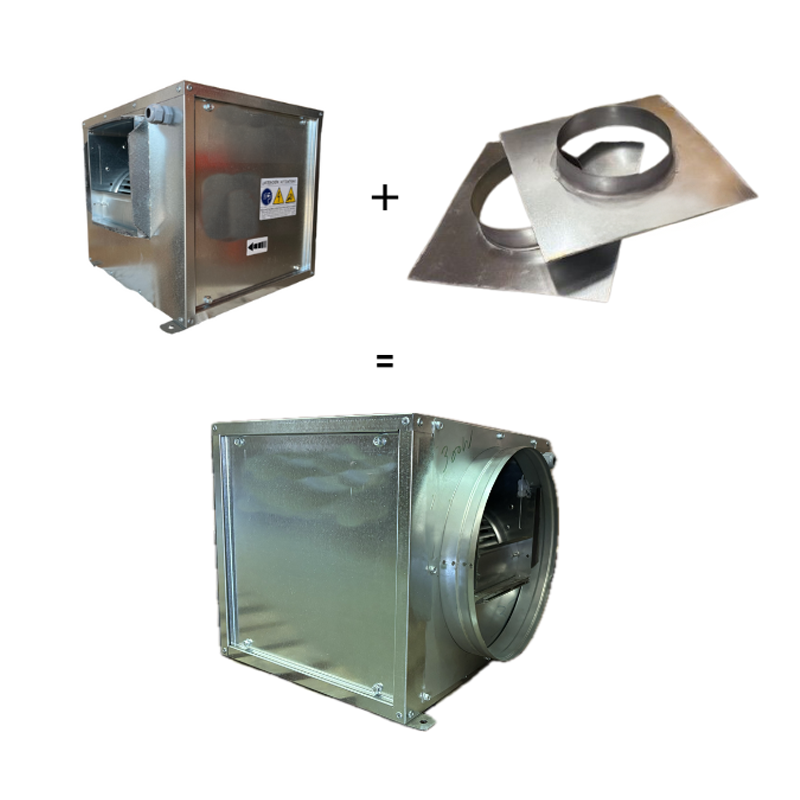

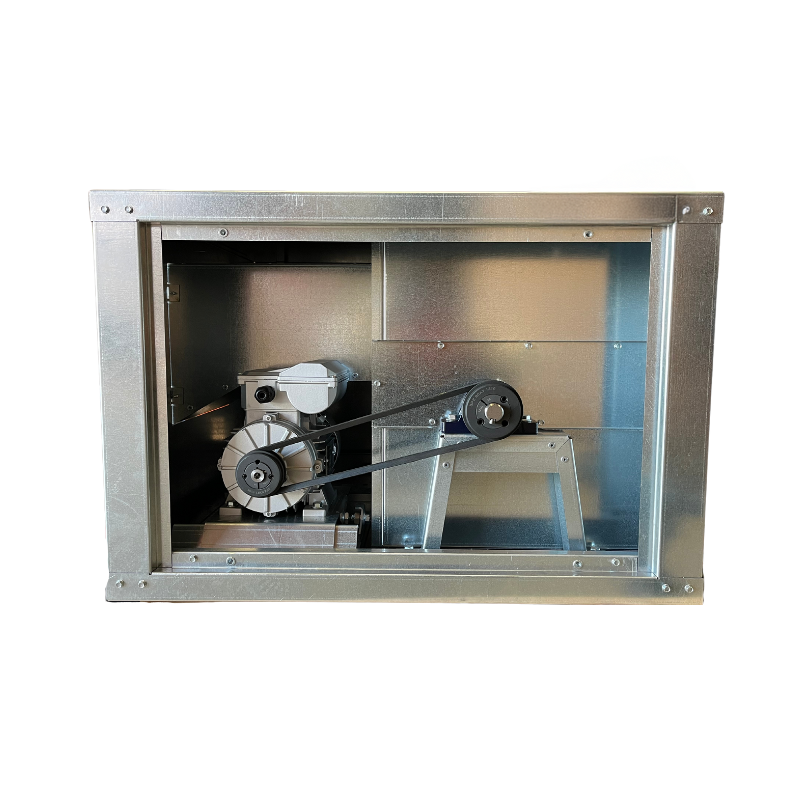

La caja se conecta gracias a sus dos paneles desmontables, prácticos para el mantenimiento y la sustitución de la turbina sin necesidad de desmontarlo todo. Las entradas y salidas son rectangulares, se entregan con 2 viroles de Ø450 mm a instalar en entrada y salida si su red de conductos lo requiere: hay disponibles otras dimensiones de viroles bajo simple solicitud, sin coste adicional. La conexión eléctrica debe ser realizada por un profesional, condición necesaria para la garantía.

Puntos a verificar antes de pedir

  • Longitud de su campana y número de filtros de acero inoxidable 500x400: a título orientativo, un filtro absorbe aproximadamente 800 m³/h, lo que permite ajustar su necesidad real de caudal.
  • Potencia de cocción de su línea (gas o eléctrica) y configuración de la cocina (abierta o cerrada): la norma de desenfumado aplicable depende de su normativa local y debe confirmarse para su proyecto concreto.

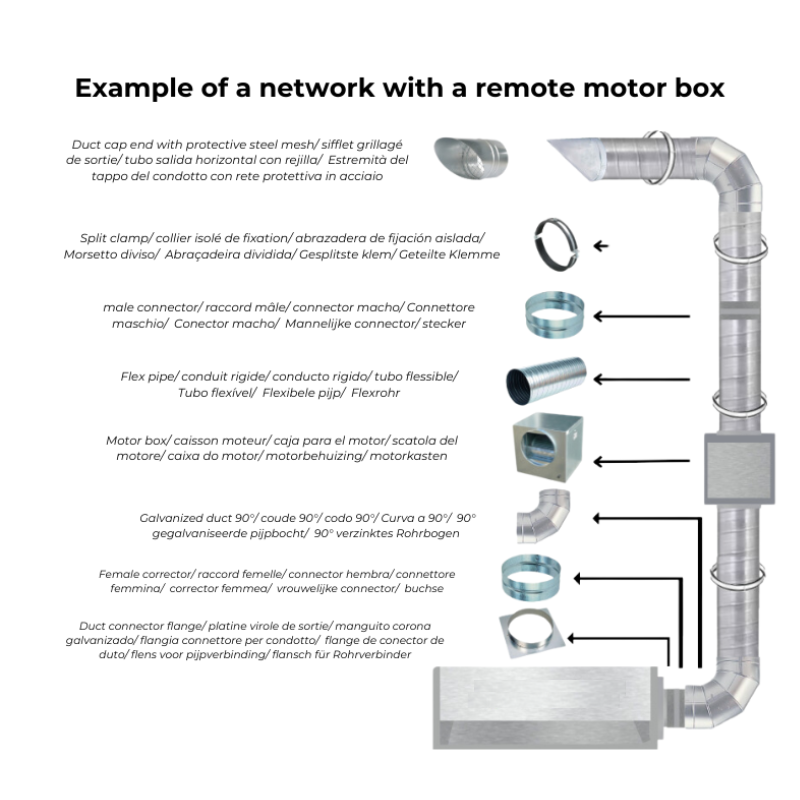

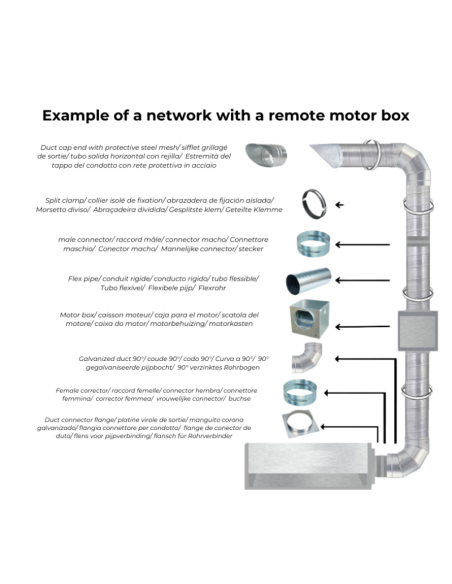

  • Diámetro y longitud de su red de conductos, número de codos: cuanto más larga sea la red y más codos tenga, mayores serán las pérdidas de carga que reducen el caudal real disponible.
  • Presencia de una entrada de aire suficiente: sin un aporte de aire nuevo adecuado, el caudal real disminuye y el ruido o la depresión aumentan.
  • Espacio disponible (L 920/970 x P 810 x H 590 mm) y peso de 100 kg: compruebe la resistencia del soporte o de la superficie de instalación antes de montarlo.

Para combinar con

Producto similar sin norma de desenfumado: Caja 10/10 230V insonorizada.

Detalles del producto

Tecnifan
Caisson1010400
Fabricación
Fabricado en España
Garantía
1 año
Peso del paquete
100 kg
Motorización
Caja motorizada
Norma
Evacuación de humos C4
Alimentación
230V Mono
Potencia motor
4000 a 6000 m3/h
Tipo de caja
Caja con motor
0657968622548

Tal vez te interesen

8 otros productos en la misma categoría:

Los clientes que adquirieron este producto también compraron:

Preguntas frecuentes

¿Cuál es el caudal real de esta caja de extracción 10/10?

La caja ofrece un caudal máximo de 5.500 m³/h a 200 Pa en uso como ventilación mecánica, y de 4.000 m³/h a 350 Pa en uso como campana. La diferencia se explica por la mayor pérdida de carga en el lado de la cocina, debida a los filtros y a la red de conductos. El caudal real final también depende de la longitud de sus conductos y del número de codos.

¿Para qué longitud de campana es adecuada esta caja?

Esta caja está dimensionada, a título orientativo, para una campana de acero inoxidable de restaurante de 2,5 a 4 metros, con capacidad para hasta 4 filtros. Esta referencia debe ajustarse según su tipo de cocción, su red de conductos y su necesidad real de aire nuevo.

¿Se puede instalar un regulador de velocidad en esta caja?

Sí, esta caja funciona en 230 V monofásica, compatible con un regulador de velocidad dimensionado según su intensidad. Hay disponible como accesorio asociado un regulador con pulsador de desenfumado 400° para este tipo de instalación.

¿Hay que instalar esta caja mediante un profesional?

La conexión eléctrica debe realizarla obligatoriamente un profesional: es la condición necesaria para disfrutar de la garantía de 1 año. El montaje mecánico de la caja puede realizarlo usted mismo; dispone de tutoriales en nuestro canal de YouTube.

¿Qué viroles se entregan con esta caja?

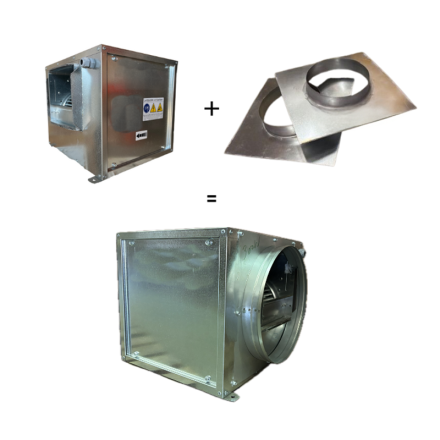

La caja se entrega con 2 viroles de Ø450 mm, a instalar en entrada y salida si su red existente lo requiere, ya que las entradas y salidas de la caja son de forma rectangular. Hay disponibles otras dimensiones de viroles bajo simple solicitud.
