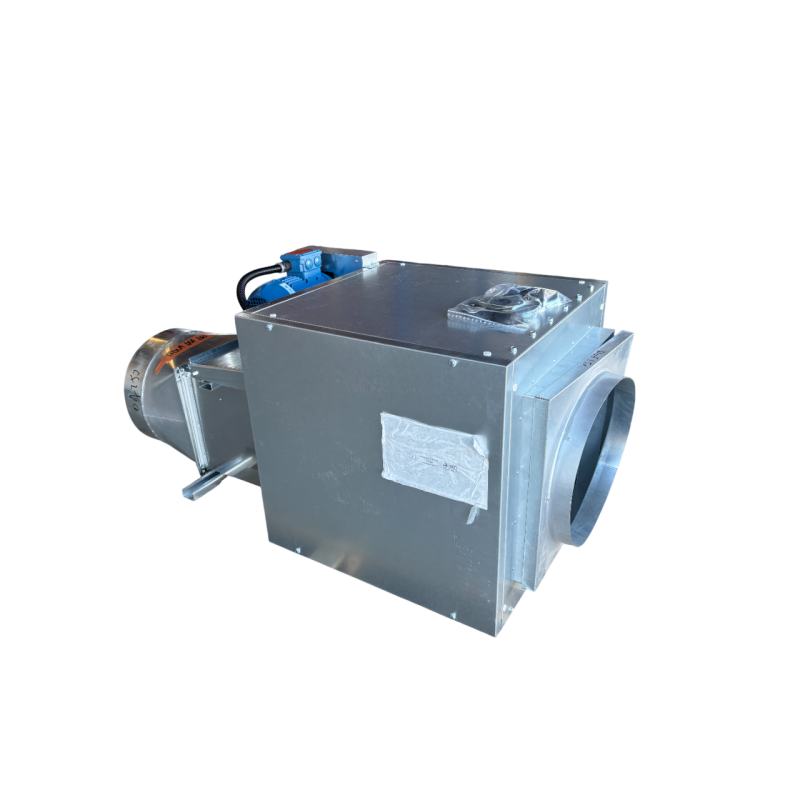

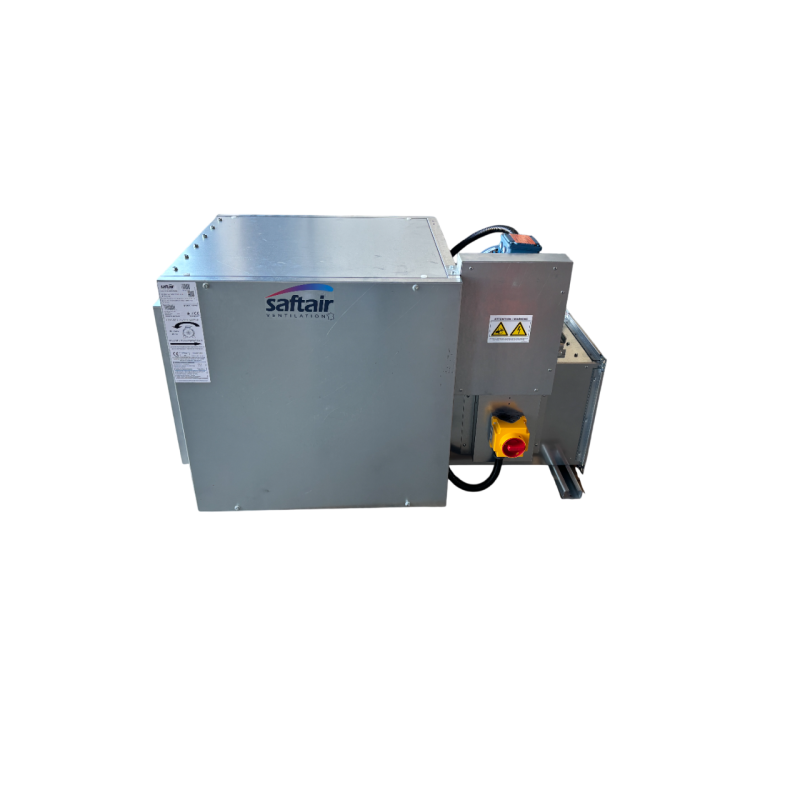

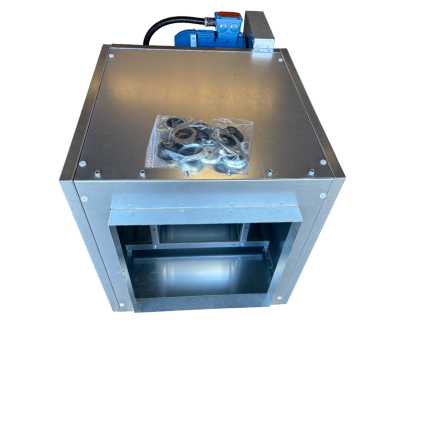

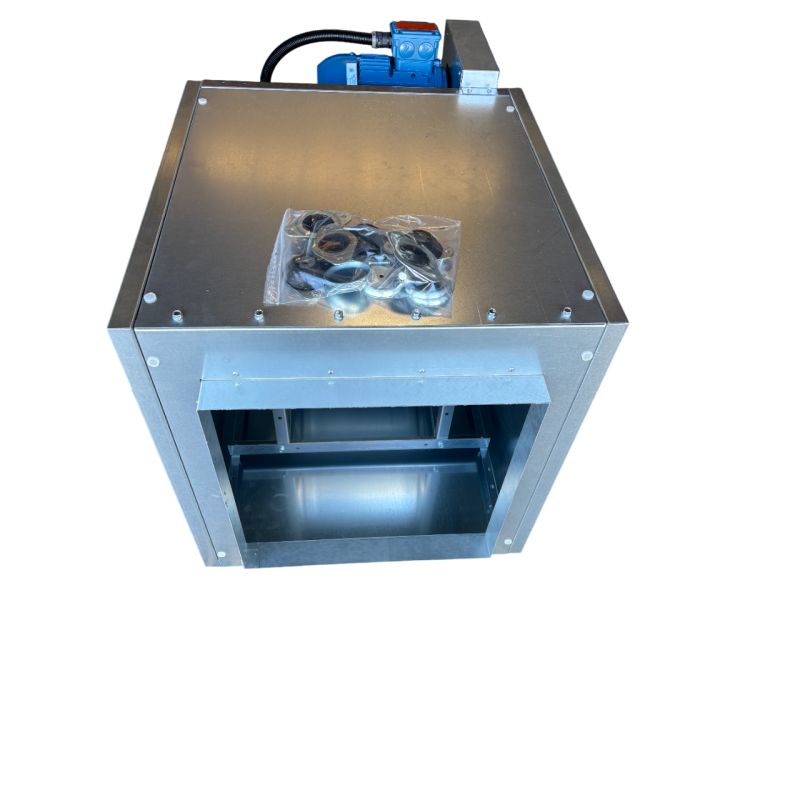

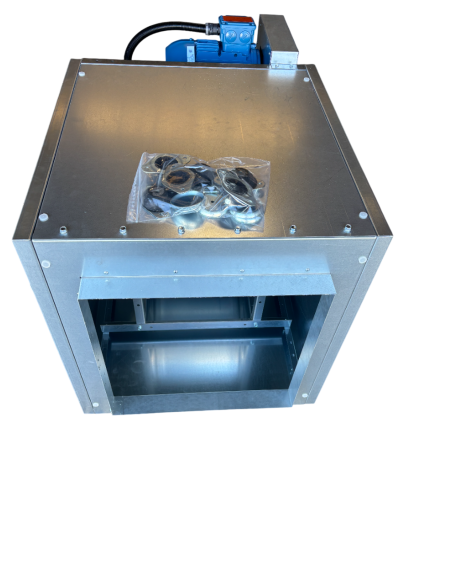

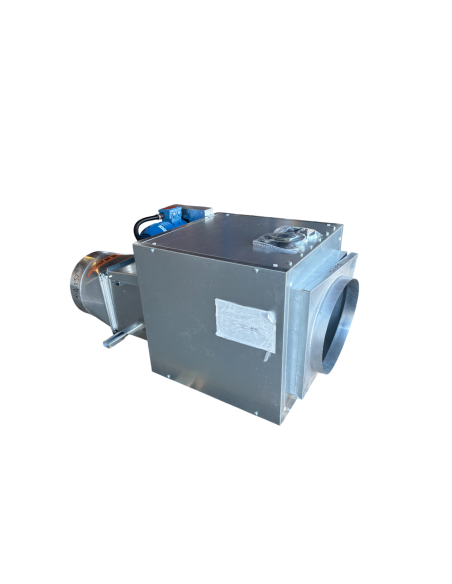

A caixa de extração DOF 450R 2 velocidades Saftair fornece até 13000 m³/h consoante as condicionantes da rede, com motor fora do fluxo de ar para melhor resistência à temperatura. Concebida para extração em ventilação mecânica coletiva e terciária ou em desenfumagem conforme a norma aplicável à sua instalação.

  • Caudal: até 13000 m³/h máx. consoante a rede
  • Potência: 1,0/3,8 kW (2 velocidades)
  • Intensidade: 2,75/8,26 A
  • Alimentação: trifásico 380 V
  • Norma: desenfumagem C4
Disponível em 5–10 dias úteis
Quantidade
3 750,00 € Sem IVA
4500 € TTC
Disponível em 5–10 dias úteis



A caixa de extração DOF 450R é uma caixa de extração com motor Saftair 2 velocidades, concebida para grandes caudais de ar em ventilação mecânica coletiva e terciária. Fornece até 13000 m³/h consoante as condicionantes da rede, com o motor posicionado fora do fluxo de ar extraído.

Um ventilador centrífugo com motor fora do fluxo para maior longevidade

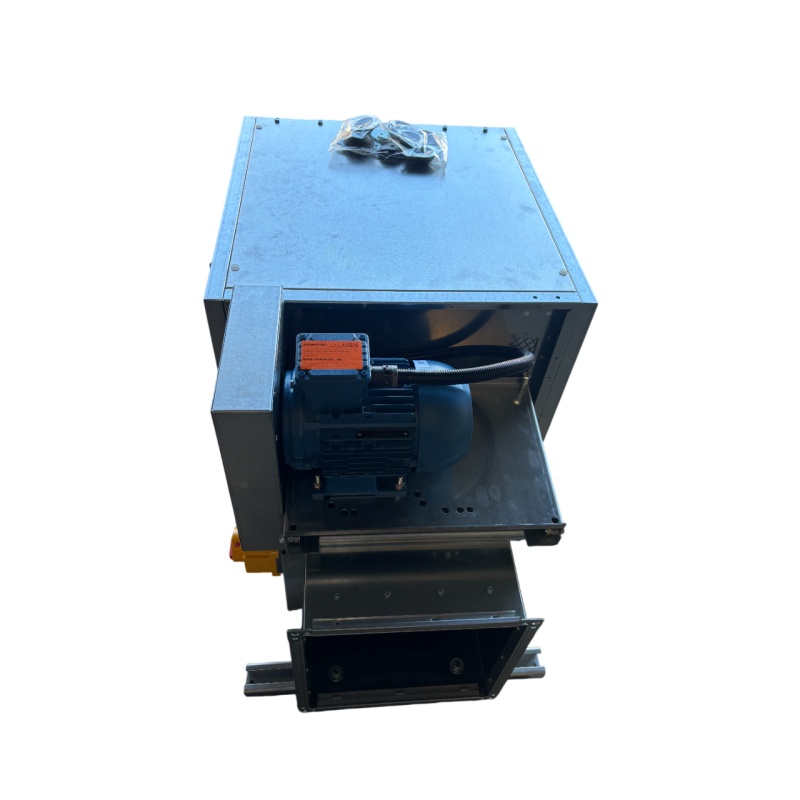

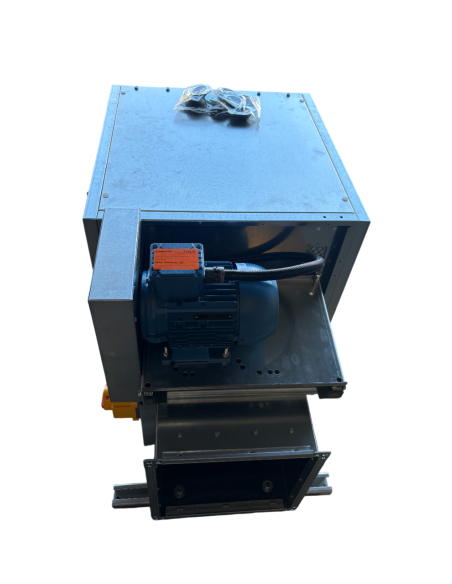

Nesta caixa motorizada, o motor está posicionado fora do fluxo de ar aspirado. O acionamento é feito por polias e correia em vez de acoplamento direto, o que protege o motor do calor e das gorduras transportadas pelo ar extraído. Esta é uma vantagem quando a caixa funciona em contínuo durante longos períodos.

Características técnicas

Característica Valor
Caudal máximo 13000 m³/h, consoante condicionantes da rede
Potência 1,0/3,8 kW (2 velocidades)
Intensidade 2,75/8,26 A
Alimentação Trifásico 380 V
Norma Desenfumagem C4
Motorização Caixa motorizada, motor para exaustor industrial fora do fluxo de ar

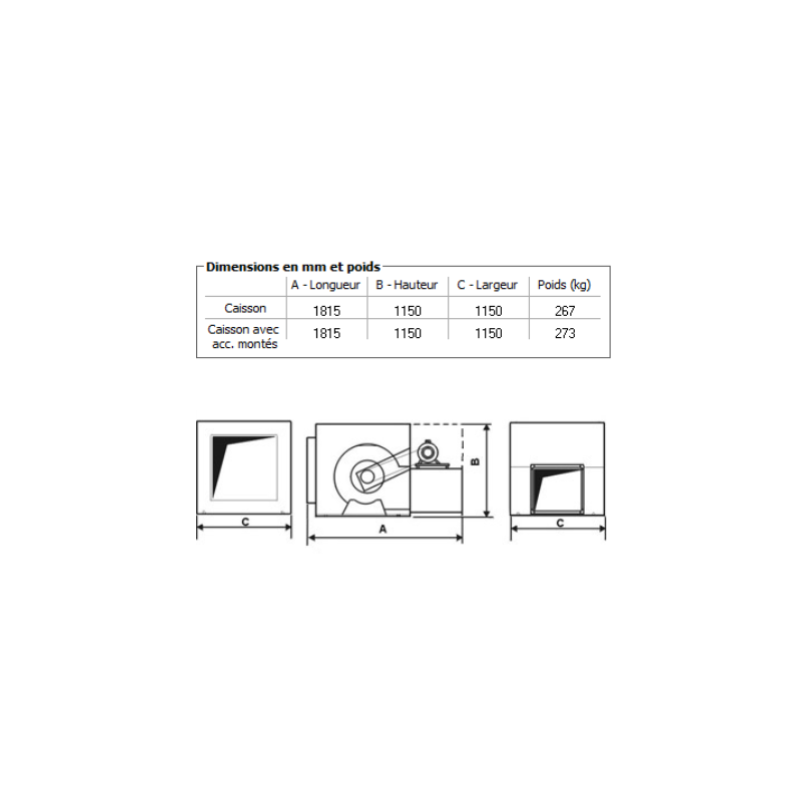

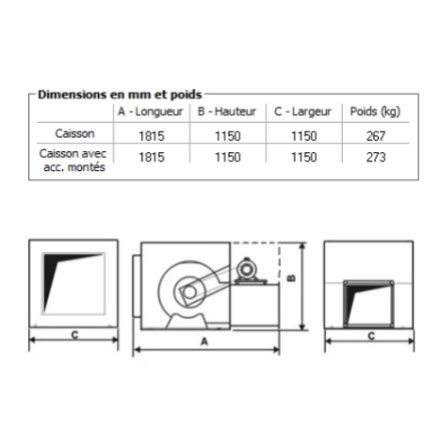

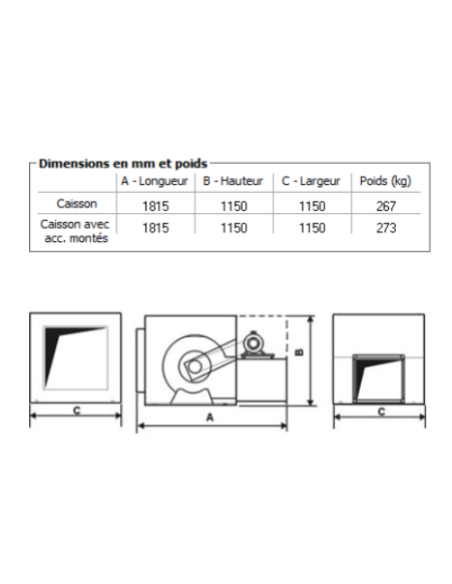

Dimensões (versão linear) Altura 1150 x Largura 1150 x Comprimento 1815 mm
Peso 300 kg
Garantia 1 ano

Duas velocidades para se adaptar à utilização

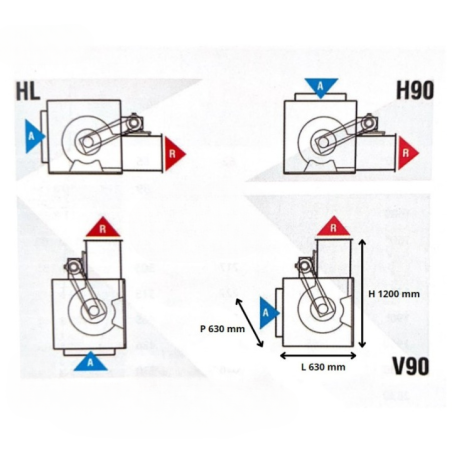

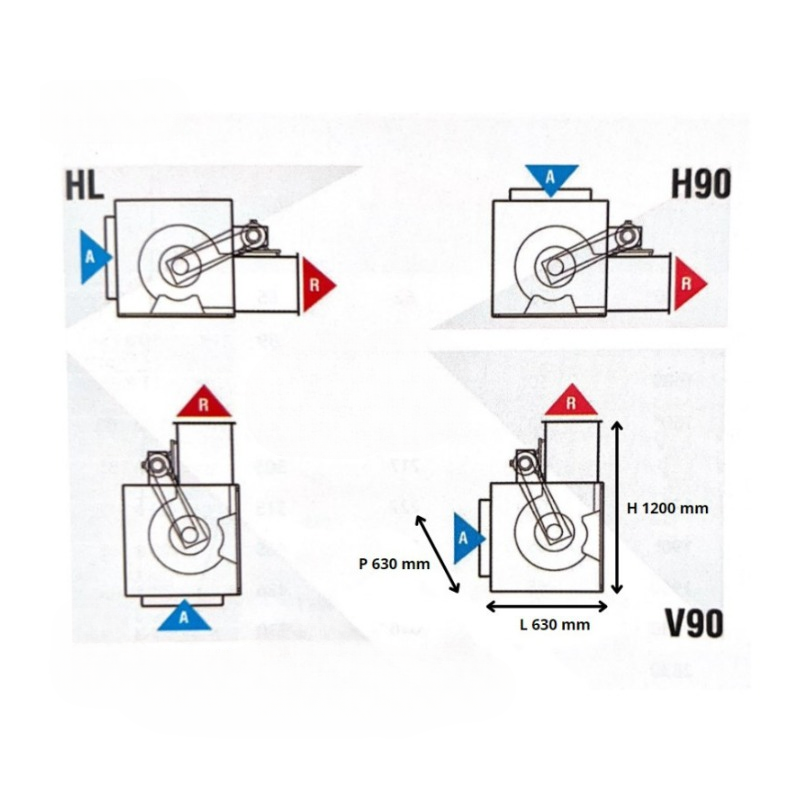

O DOF 450R funciona com 2 velocidades, uma configuração prática quando a instalação precisa de cobrir dois regimes de funcionamento distintos (ventilação corrente e pico de caudal, consoante a rede e o caderno de encargos do projeto). Existe em versão em linha ou a 90 graus, e pode ser instalada na horizontal ou na vertical, o que dá flexibilidade de implantação em sala técnica ou em cobertura.

Instalação e ligação

Cada caixa DOF 450R é montada por medida: um técnico contacta o cliente após a encomenda para configurar o equipamento de acordo com a sua rede. É vendida sem acessórios e sem as peças de transformação na aspiração e na compressão, a prever separadamente. A instalação deve ser realizada por um profissional para beneficiar das garantias do fabricante.

Pontos a verificar antes de encomendar

  • Verifique se a sua rede (diâmetro, comprimento, curvas) é compatível com um caudal próximo de 13000 m³/h: as perdas de carga reduzem o caudal real disponível.
  • Confirme a alimentação disponível no local: esta caixa funciona em trifásico 380 V, com uma intensidade de 2,75/8,26 A consoante a velocidade utilizada.
  • Verifique a norma de desenfumagem exigida pelo seu projeto (C4 ou outra): não se baseie apenas no caudal, a classificação da caixa deve corresponder à regulamentação aplicável ao seu estabelecimento.
  • Preveja as peças de transformação na entrada e na saída, não fornecidas com a caixa.
  • Antecipe a implantação: com as suas dimensões (1150 x 1150 x 1815 mm em versão linear) e os seus 300 kg, o acesso e o suporte de instalação devem ser validados antecipadamente.

A associar com

Dados do produto

SAFTAIR
CMdof2V45048p13000
Garantia
1 ano
Peso da embalagem
312 kg
Motorização
Caixa motorizada
Norma
Norma de extração de fumos C4
Alimentação elétrica
380V Tri
Potência motor
Mais de 6000 m³/h
Tipo de Caixa
Caixa com motor
0657968849990

Também poderá gostar

8 outros produtos na mesma categoria:

Perguntas frequentes

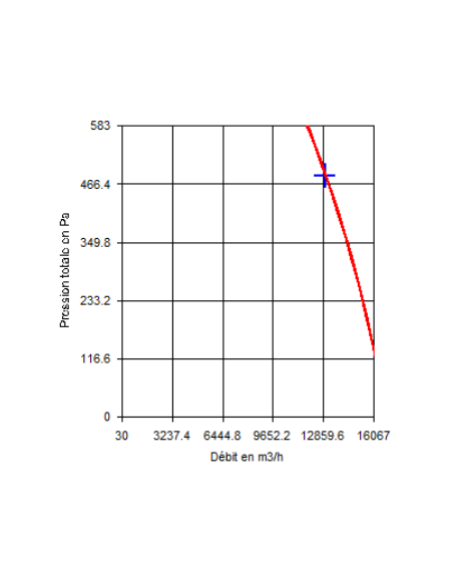

Que caudal real esperar da caixa DOF 450R?

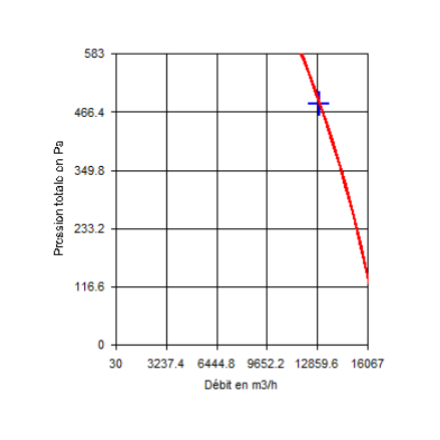

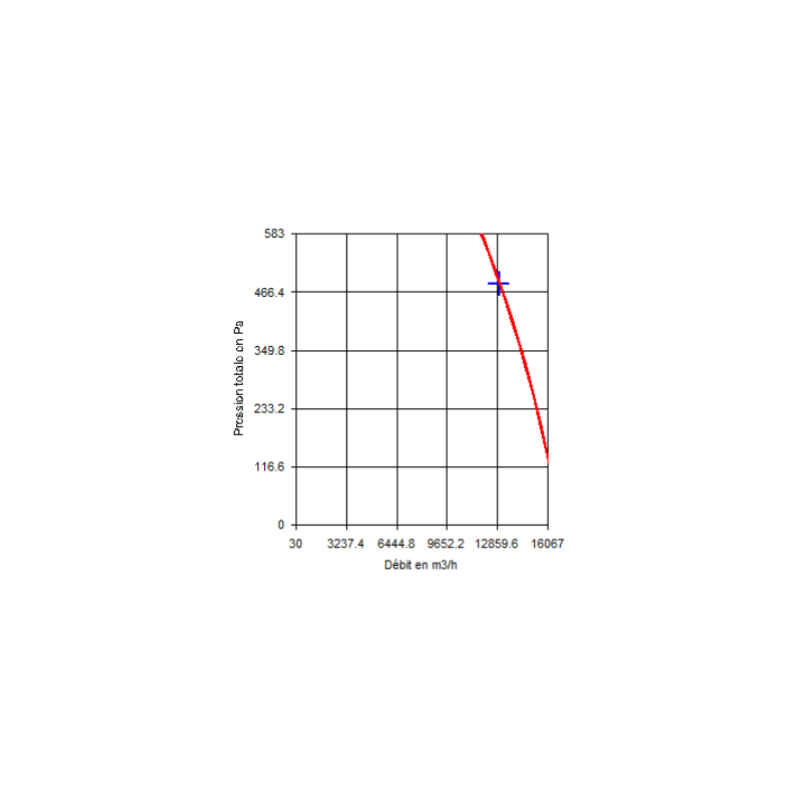

O DOF 450R é anunciado até 13000 m³/h, mas este caudal máximo depende das condicionantes da sua rede: diâmetro, comprimento de conduta, curvas e perdas de carga reduzem o caudal realmente disponível. É por isso que cada caixa é configurada por medida após análise da sua instalação.

Porque é que o motor é acionado por polias e correia em vez de diretamente?

No DOF 450R, o motor está posicionado fora do fluxo de ar extraído e é acionado por polias e correia. Esta conceção protege o motor do calor e das gorduras transportadas pelo ar, o que é útil para um funcionamento prolongado.

A caixa é fornecida com os acessórios de ligação?

Não, o DOF 450R é vendido sem acessórios e sem as peças de transformação na aspiração e na compressão. Estes elementos, assim como mangas flexíveis de ligação, devem ser encomendados separadamente para ligar a caixa à sua rede.

Quem configura a caixa após a encomenda?

Cada caixa DOF 450R é montada por medida em função da rede e do material instalado. Um técnico contacta o cliente após a encomenda para definir esta configuração antes do fabrico.

A caixa DOF 450R pode ser instalada na vertical?

Sim, o DOF 450R existe em versão em linha ou a 90 graus e pode ser instalado tanto na horizontal como na vertical, o que dá flexibilidade consoante a configuração da sala técnica ou da cobertura.
