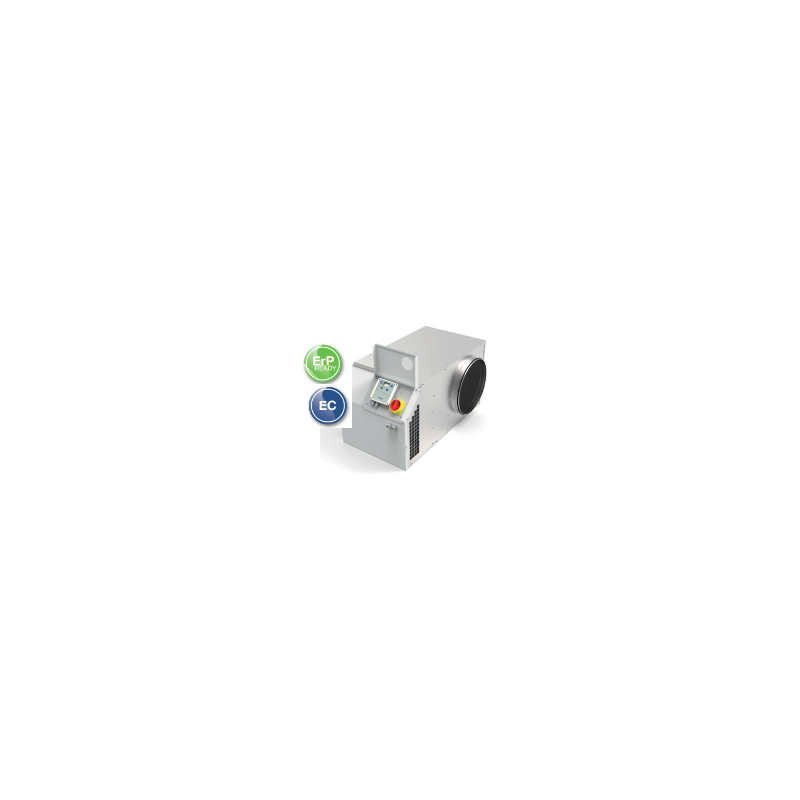

Caixa Cairox EC Regulo 7 C4 700 m³/h

Caixa Cairox EC Regulo 7 C4 700 m³/h
Caixa Cairox EC Regulo 7 C4 700 m³/h, vue 2
Caixa Cairox EC Regulo 7 C4 700 m³/h, vue 3
Caixa Cairox EC Regulo 7 C4 700 m³/h, vue 4
Caixa Cairox EC Regulo 7 C4 700 m³/h
Caixa Cairox EC Regulo 7 C4 700 m³/h, vue 2
Caixa Cairox EC Regulo 7 C4 700 m³/h, vue 3
Caixa Cairox EC Regulo 7 C4 700 m³/h, vue 4

A caixa Cairox EC Regulo 7 C4 extrai até 700 m³/h em ventilação mecânica coletiva ou terciária, com um motor EC de baixo consumo a pressão constante: a solução fiável para substituir uma caixa C4 desgastada sem refazer toda a instalação.

  • Caudal: 700 m³/h
  • Alimentação: 230 V monofásico, 193 W, 1,2 A
  • Índice de proteção: IP44
  • Norma: C4 (desenfumagem)
  • Diâmetro de ligação: 200 mm
  • Peso: 14 kg
Orientação
Em stock
Quantidade
1 338,00 € Sem IVA
1605,6 € TTC
Em stock



A caixa Cairox EC Regulo 7 C4 é uma caixa de extração motorizada de 700 m³/h, concebida para sistemas de ventilação mecânica coletiva e terciária, certificada C4 para instalações onde é exigida a segurança contra incêndio da rede. Equivalente funcional às gamas VIM Ecowatt, France Air Simoun e Aldès Easyvec, instala-se tanto em substituição como em obra nova.

Caixa de extração C4 700 m3/h: um ventilador centrífugo que trabalha com suavidade

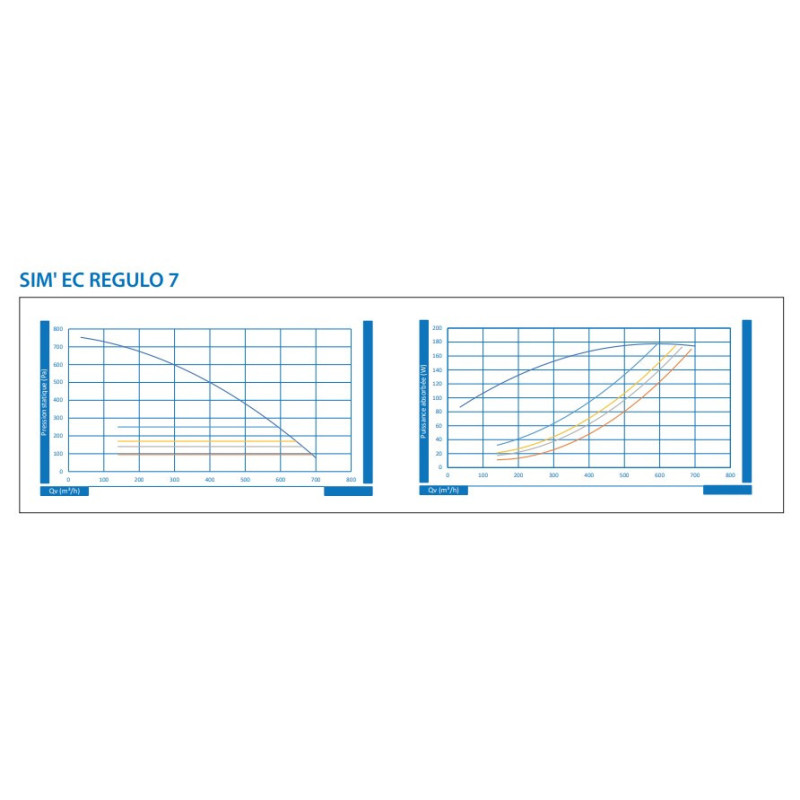

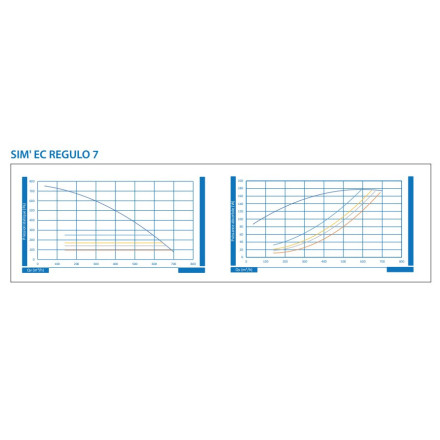

Esta caixa motorizada funciona por acoplamento direto, com um grupo motoventilador de corrente contínua e comutação eletrónica (motor EC): menos consumo do que um motor AC convencional, para uma utilização contínua típica da ventilação mecânica. O ventilador centrífugo impulsiona o ar até 700 m³/h no topo da curva, com uma gama de utilização ótima entre 100 e 160 Pa. A regulação a pressão constante ajusta automaticamente a velocidade para manter o caudal definido, o que limita o sobreconsumo associado às variações de pressão da rede.

Características técnicas

Característica Valor
Referência caisson7C4700
Marca Cairox
Caudal de extração (topo da curva) 700 m³/h
Alimentação 230 V monofásico
Potência 193 W
Intensidade 1,2 A
Índice de proteção IP44
Norma de desenfumagem C4 (400 °C/30 min) e menção F400/120 (400 °C/120 min) na ficha de origem: ambas as classificações constam dos nossos dados, a confirmar consoante o seu projeto
Gama de pressão ótima 100 a 160 Pa
Diâmetro de ligação recomendado 200 mm
Dimensões (sem virola) C 650 x L 300 x A 300 mm aproximadamente
Peso 14 kg

Utilização e compatibilidade com ventilação mecânica

Esta caixa C4 tem lugar na extração de ar em instalações de ventilação mecânica em habitação coletiva, em sistemas higrorregulável ou a gás, ou em edifícios terciários e edifícios públicos ou de acesso público. O contacto de falha de caudal que equipa a caixa funciona fora de sistemas de ventilação mecânica a gás: verifique este ponto se a sua rede estiver ligada a aparelhos a gás. A regulação comunicante em MODBUS RTU permite comando e monitorização à distância, com ajuste e visualização diretamente no ecrã LCD na face frontal do quadro.

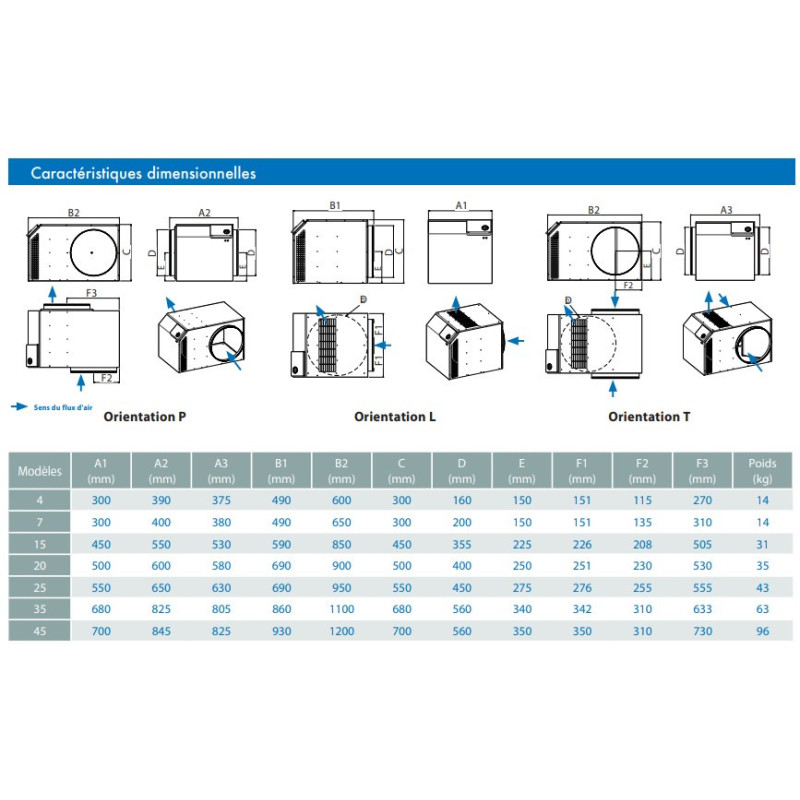

São propostas três orientações para se adaptar à sua rede de condutas: entrada/saída em linha (versão P), uma entrada e uma saída a 90° (versão L), ou duas entradas e uma saída a 90° (versão T).

Construção e segurança

A caixa é construída em painéis de chapa galvanizada, com uma portinhola de acesso ao motor para facilitar a manutenção. As ligações circulares estão equipadas com juntas de lábio para a estanqueidade, e uma grelha antipássaro protege a descarga contra a entrada de animais nas condutas. O motor integra uma proteção térmica e um corte de proximidade montado e cablado de fábrica. Esta caixa está coberta por uma garantia profissional de 1 ano.

Pontos a verificar antes de encomendar

  • Confirme que o caudal de 700 m³/h corresponde à necessidade real da sua instalação, calculada em função do número de fogos ou da área servida, e não apenas do caudal livre da caixa.
  • Verifique o diâmetro de ligação de 200 mm relativamente à sua rede existente: um diâmetro inferior aumenta as perdas de carga e o ruído.
  • Assegure-se de que a sua alimentação é efetivamente em 230 V monofásico, com uma intensidade disponível compatível com os 1,2 A do motor.
  • Controle o espaço disponível (C 650 x L 300 x A 300 mm sem virola) na sala técnica ou no teto falso previsto.
  • Se a sua rede servir aparelhos a gás, verifique a compatibilidade do contacto de falha de caudal com a sua configuração de ventilação mecânica a gás.

Fazendo parte da nossa gama de caixas motorizadas C4, esta caixa de 700 m³/h completa uma oferta de dimensões que permite ajustar o caudal ao edifício servido. Para uma necessidade superior, a nossa caixa de extração de 900 m³/h assegura a continuidade sem alterar a lógica de instalação.

Para associar com

Precisa de um caudal diferente na mesma gama Cairox EC Regulo C4? Consulte o modelo 15 a 1800 m³/h ou o modelo 20 a 2500 m³/h para instalações de maior dimensão.

Dados do produto

CAIROX
caisson7C4700
Orientação
Fabricação
Fabricado em França
Garantia
1 ano
Peso da embalagem
14 kg
Norma
F400/120
Alimentação elétrica
230V Mono
Potência motor
0 a 2000 m3/h
0657968843066

Também poderá gostar

8 outros produtos na mesma categoria:

Perguntas frequentes

Qual é a norma exata desta caixa Cairox 700 m3/h?

Esta caixa está referenciada com a norma de desenfumagem C4 na sua ficha técnica. Os nossos dados também mencionam F400/120 na descrição de origem: ambas as classificações constam da nossa ficha. Em caso de dúvida sobre a norma exigida para o seu projeto, verifique junto do seu gabinete de projetos antes de encomendar.

Esta caixa é compatível com um sistema de ventilação mecânica a gás?

A caixa integra um contacto de falha de caudal que funciona fora de sistemas de ventilação mecânica a gás. Se a sua rede servir aparelhos a gás, verifique a compatibilidade desta função com a sua configuração antes de a instalar num sistema de ventilação mecânica a gás.

Que diâmetro de conduta prever para esta caixa?

O diâmetro de ligação recomendado é de 200 mm, com uma junta de lábio para a estanqueidade nas ligações circulares. Verifique se este diâmetro corresponde à sua rede existente antes de encomendar.

Qual a diferença entre este motor EC e um motor AC convencional?

O motor desta caixa funciona em corrente contínua com comutação eletrónica (motor EC), associado a uma regulação a pressão constante. Esta tecnologia permite reduzir o consumo elétrico em comparação com um motor AC convencional, mantendo o caudal definido apesar das variações de pressão da rede.

É possível comandar esta caixa à distância?

Sim, a caixa dispõe de uma regulação comunicante em MODBUS RTU, com ajuste e visualização num ecrã LCD na face frontal do quadro. Isto permite monitorizar e ajustar os parâmetros sem abrir a caixa.
