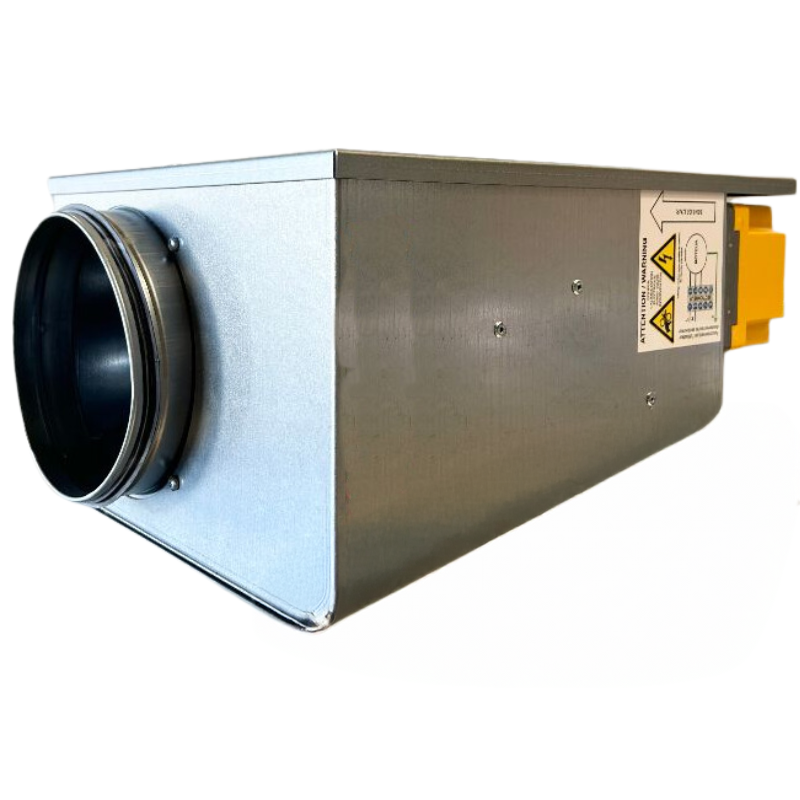

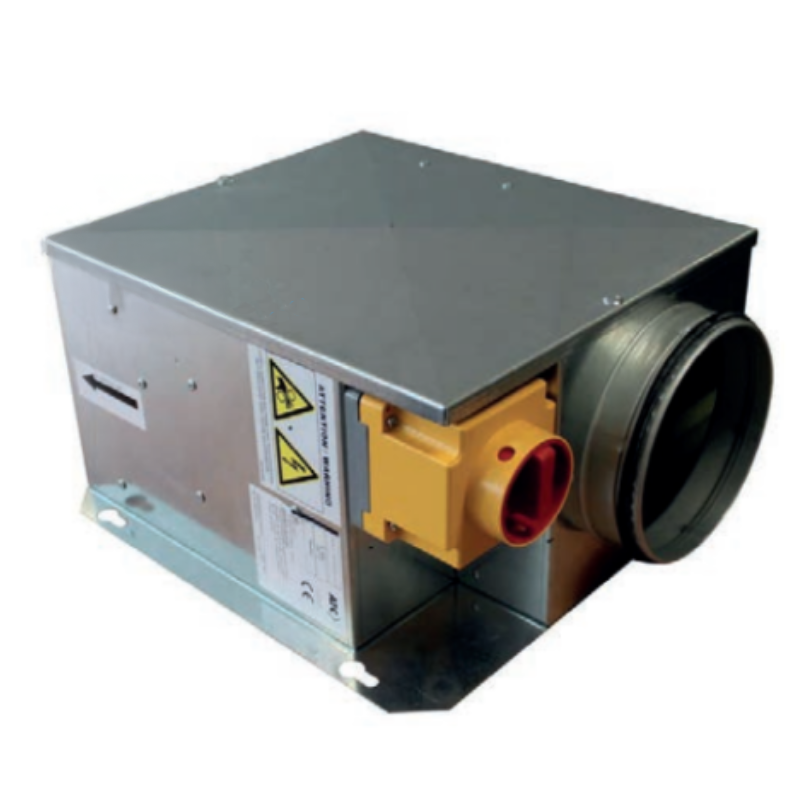

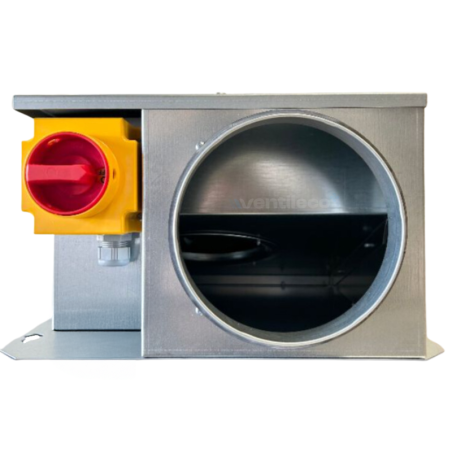

A caixa de ventilação extraplana 450 m³/h D125 mm insonorizada é uma caixa de ventilação compacta concebida para redes onde a altura disponível é reduzida: encontra o seu lugar em teto falso, em sótão ou em local técnico apertado, mantendo-se discreta na utilização.
Características técnicas da caixa de ventilação 450 m³/h D125
| Característica |
Valor |
| Referência |
caissonextraplat125ISO |
| Marca |
Cairox |
| Caudal |
450 m³/h |
| Diâmetro de ligação |
D125 mm |
| Dimensões |

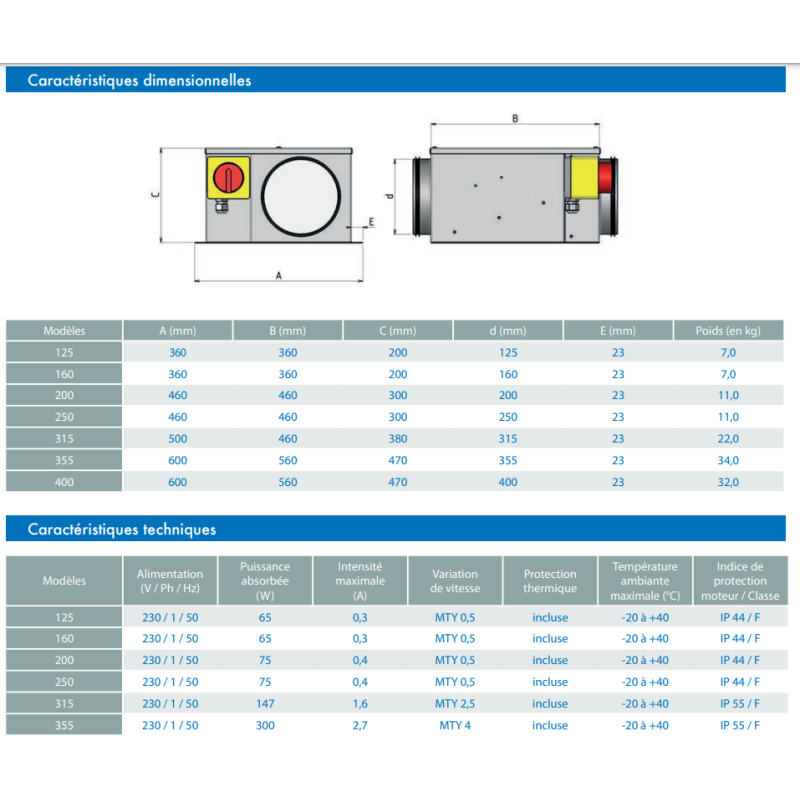

L 360 × P 360 × A 200 mm |
| Alimentação |
230 V monofásico |
| Motorização |
Caixa motorizada |
| Fabrico |
França |
| Garantia |
1 ano |
| Peso |
8 kg |
Utilização e montagem da caixa extraplana
Esta caixa de extração destina-se à ventilação mecânica de locais residenciais ou terciários: instalações sanitárias, escritórios, zonas de circulação, pequenos espaços comerciais. Funciona em extração, mas também em insuflação ou em transferência de ar consoante o sentido de montagem escolhido na rede. A montagem é feita na horizontal, tanto no interior como no exterior, o que dá flexibilidade consoante a configuração do edifício. Com o seu formato L 360 × P 360 × A 200 mm, encaixa-se facilmente num teto falso comum ou num pequeno sótão.
Instalação e ligação

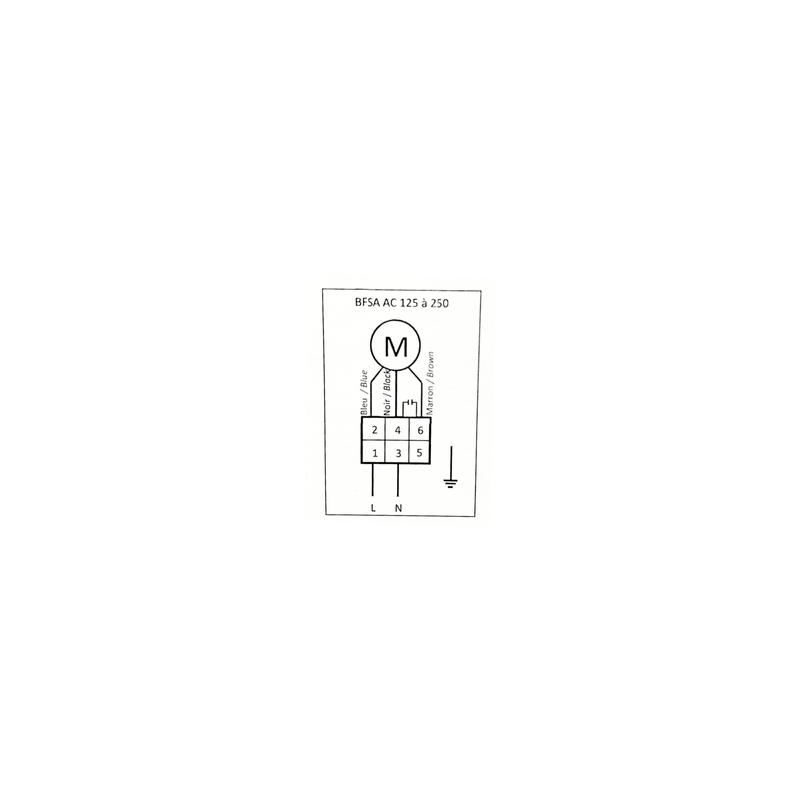

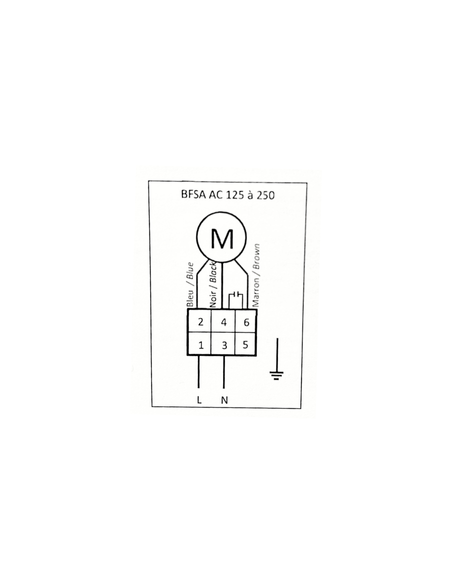

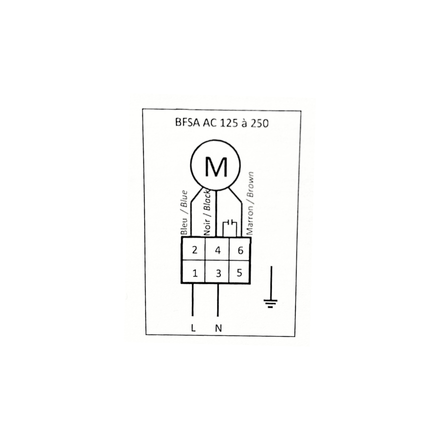

A ligação é feita em D125 mm a uma conduta circular existente. Preveja o espaço necessário à volta da caixa para a manutenção, mesmo que o seu formato extraplano já limite bastante a ocupação de espaço. A ligação elétrica deve ser realizada por um profissional: é uma condição para que a garantia se mantenha válida.
Pontos a verificar antes de encomendar
- O diâmetro D125 mm corresponde à rede existente ou à conduta prevista para a instalação.
- O caudal pretendido para o seu local é compatível com os 450 m³/h desta caixa: a título indicativo, um diâmetro D125 adequa-se a caudais mais modestos do que um D160 ou D200, consoante o comprimento da rede e o número de curvas.
- O espaço disponível em teto falso ou em sótão permite a montagem horizontal da caixa, cujas dimensões são L 360 × P 360 × A 200 mm.
- A alimentação 230 V monofásico corresponde à sua instalação elétrica.
- Está prevista uma entrada de ar suficiente na rede: sem ela, o caudal real pode baixar e o ruído aumentar.
Para associar com
Precisa de um caudal superior para um local maior? A caixa de ventilação extraplana 800 m³/h D250mm insonorizada assume o relevo nas redes mais exigentes.
