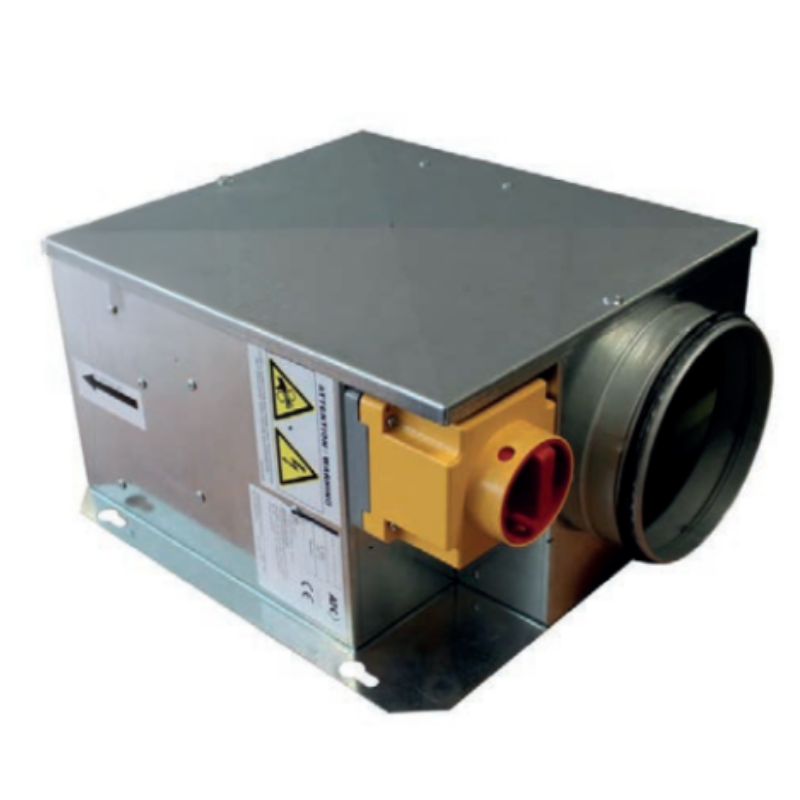

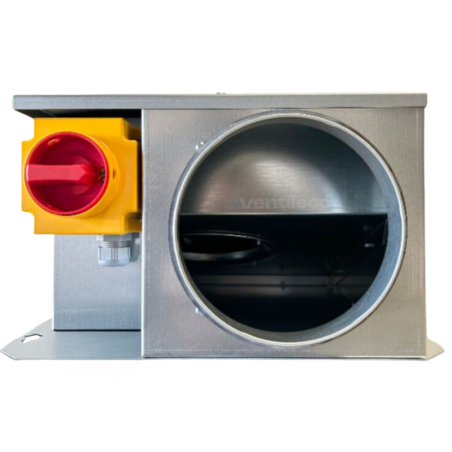

La Caja de ventilación vmc extraplana 450 m3/h D125mm SILENCIO es una caja de ventilación compacta pensada para redes donde la altura disponible es reducida: tiene su sitio en falso techo, buhardilla o local técnico de dimensiones ajustadas, manteniéndose discreta durante su uso.

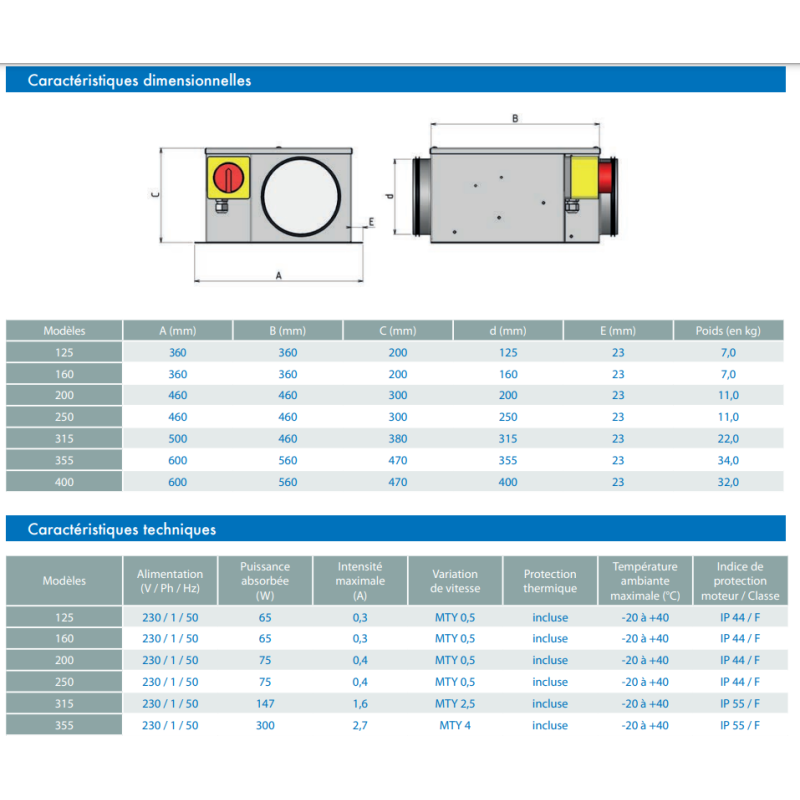

Características técnicas de la caja de ventilación 450 m³/h D125
| Característica |
Valor |
| Referencia |
caissonextraplat125ISO |
| Marca |
Cairox |

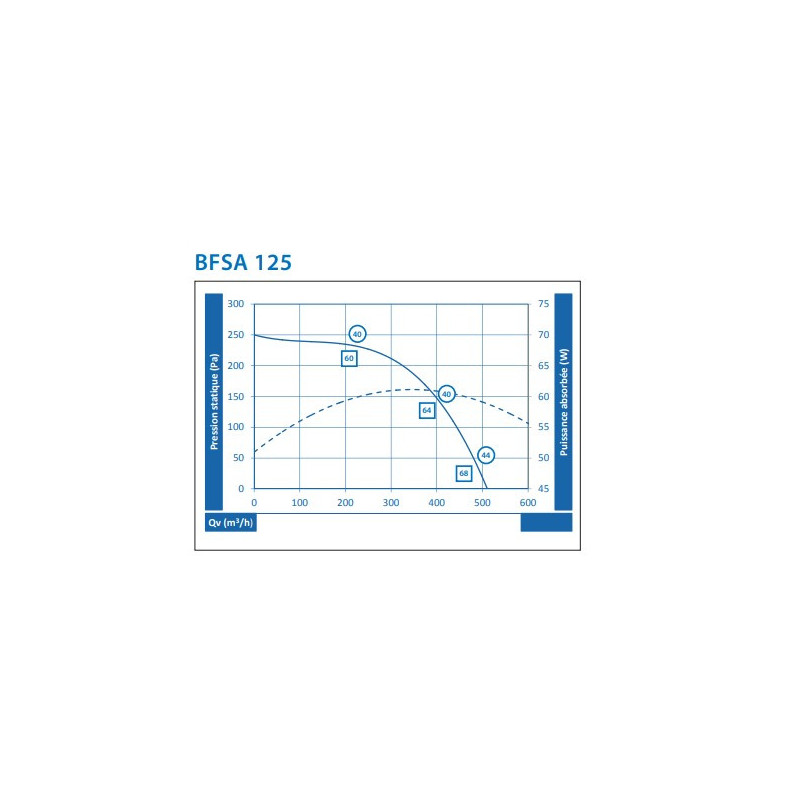

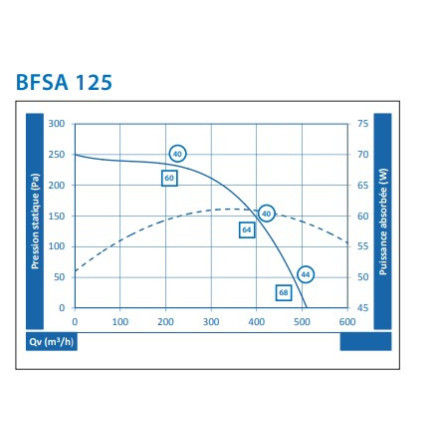

| Caudal |
450 m³/h |
| Diámetro de conexión |
D125 mm |
| Dimensiones |
L 360 × P 360 × H 200 mm |
| Alimentación |
230 V monofásica |
| Motorización |
Caja motorizada |
| Fabricación |
Francia |
| Garantía |
1 año |
| Peso |
8 kg |
Uso y montaje de la caja extraplana
Esta caja de extracción está destinada a la ventilación mecánica de locales residenciales o terciarios: aseos, oficinas, zonas de paso, pequeños locales comerciales. Funciona en extracción, pero también en impulsión o en transferencia de aire según el sentido de montaje elegido en la red. El montaje se realiza en horizontal, tanto en interior como en exterior, lo que ofrece flexibilidad según la configuración del edificio. Con sus medidas de L 360 × P 360 × H 200 mm, se aloja sin dificultad en un falso techo convencional o en una buhardilla de tamaño reducido.
Instalación y conexión

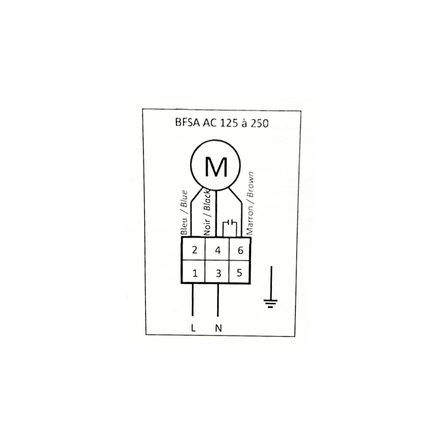

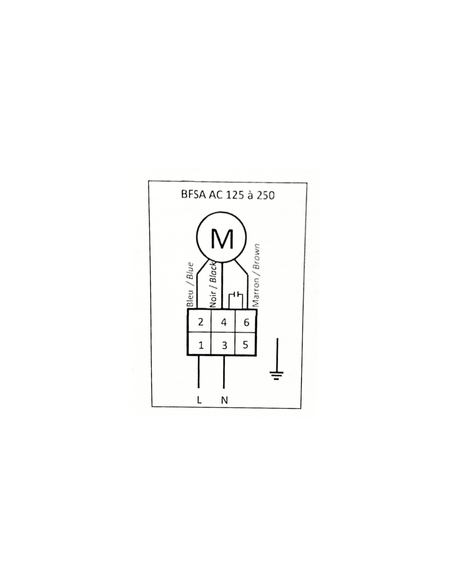

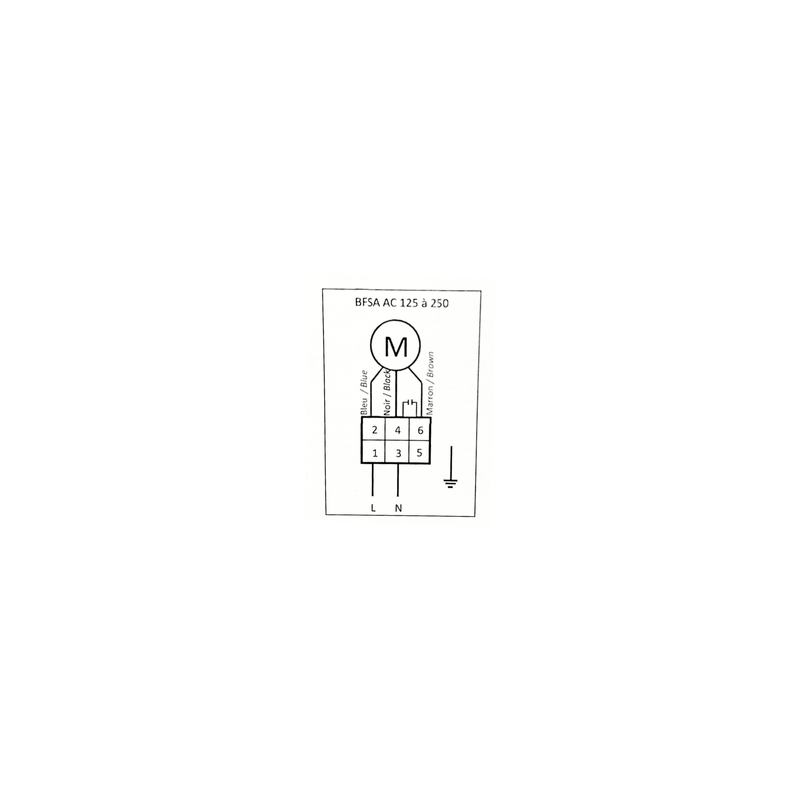

La conexión se realiza en D125 mm sobre un conducto circular existente. Prevea el espacio necesario alrededor de la caja para el mantenimiento, aunque su formato extraplano ya limita considerablemente el volumen ocupado. La conexión eléctrica debe realizarla un profesional: es una condición indispensable para que la garantía siga siendo válida.
Puntos a comprobar antes de pedir
- El diámetro D125 mm corresponde con la red existente o con el conducto previsto para la instalación.
- El caudal necesario para su local es coherente con los 450 m³/h de esta caja: a modo orientativo, un diámetro D125 es adecuado para caudales más moderados que un D160 o D200, según la longitud de la red y el número de codos.
- El espacio disponible en falso techo o buhardilla permite el montaje horizontal de la caja, cuyas dimensiones son L 360 × P 360 × H 200 mm.
- La alimentación 230 V monofásica corresponde con su instalación eléctrica.
- Se ha previsto una entrada de aire suficiente en la red: sin ella, el caudal real puede reducirse y el ruido aumentar.
Para combinar con
¿Necesita un caudal superior para un local más grande? La caja de extracción vmc insonorizada extraplana 800 m³/h D250mm toma el relevo en redes con mayor carga.
