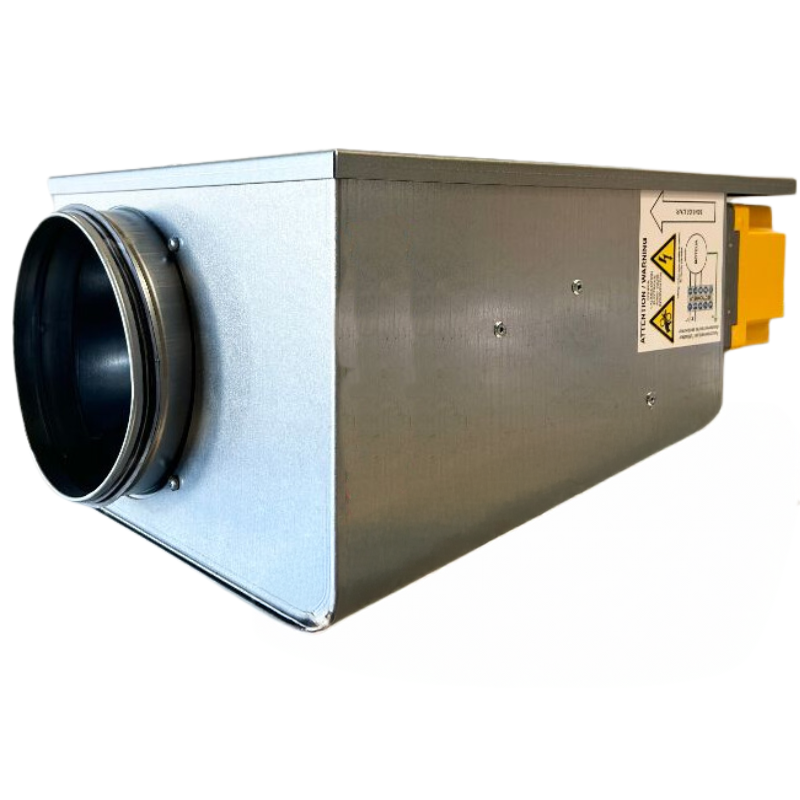

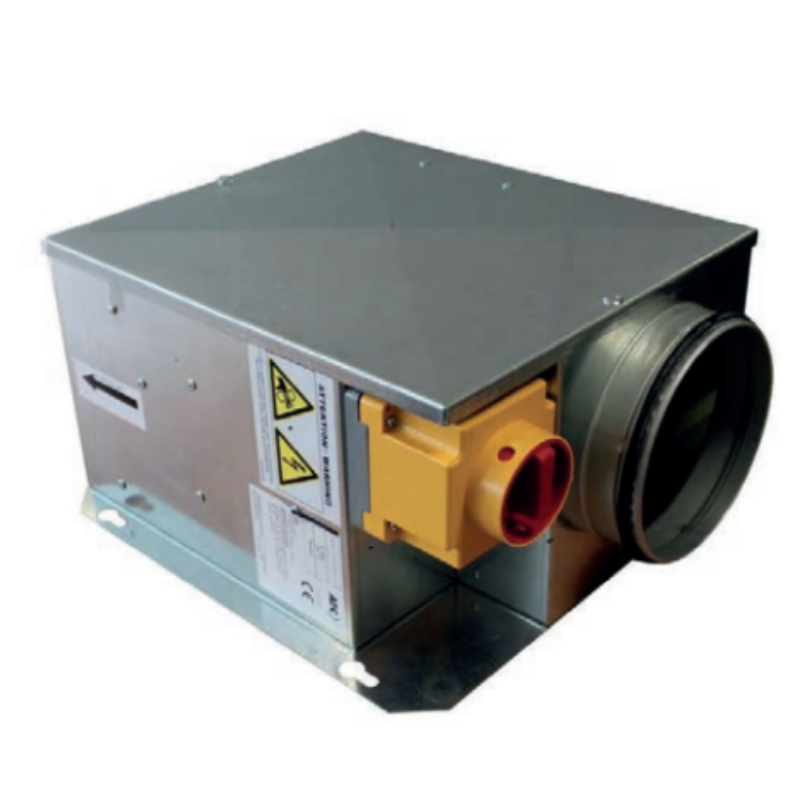

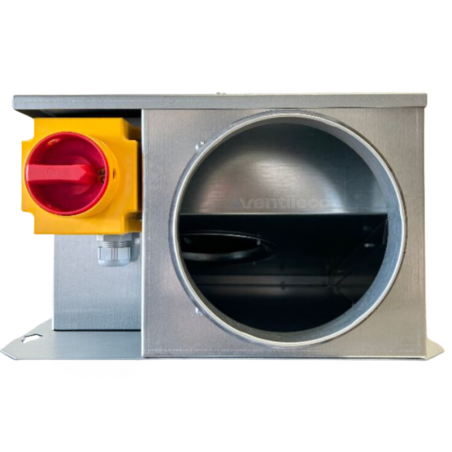

Das Extraflaches Abluftgehäuse vmc 450 m3/h D125mm LEISE ist eine kompakte Abluftbox für Lüftungsnetze mit geringer Einbauhöhe: Sie findet ihren Platz in abgehängten Decken, auf Dachböden oder in engen Technikräumen und bleibt im Betrieb dabei diskret.
Technische Daten der Abluftbox 450 m³/h D125
| Merkmal |
Wert |
| Artikelnummer |
caissonextraplat125ISO |
| Marke |
Cairox |
| Luftleistung |
450 m³/h |
| Anschlussdurchmesser |
D125 mm |

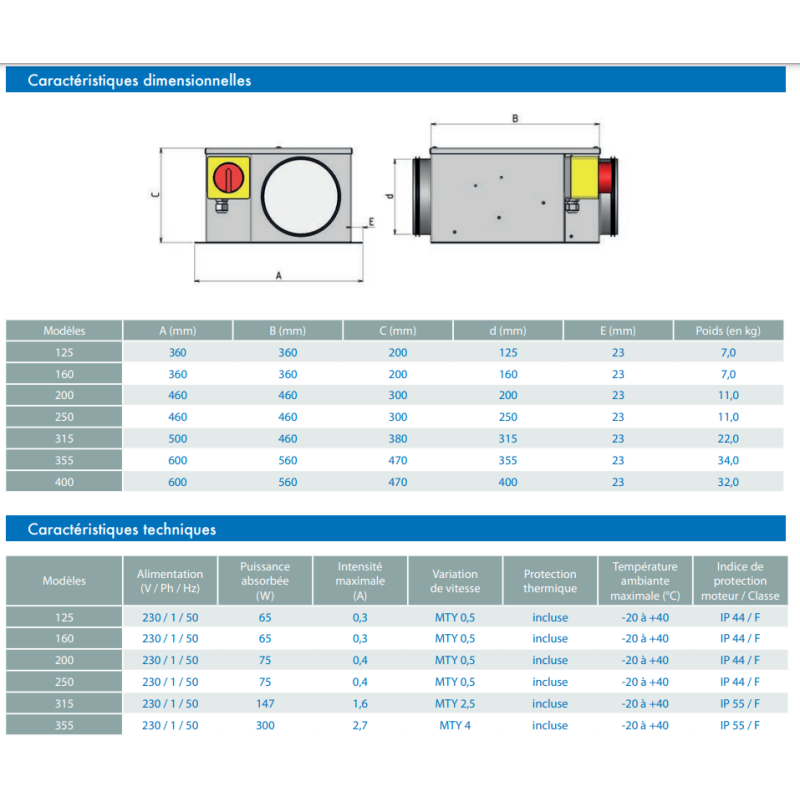

| Abmessungen |
L 360 × T 360 × H 200 mm |
| Stromversorgung |
230 V einphasig |
| Motorisierung |
Motorisierte Abluftbox |
| Herstellung |
Frankreich |
| Garantie |
1 Jahr |
| Gewicht |
8 kg |
Einsatz und Montage der extraflachen Abluftbox
Diese Abluftbox ist für die mechanische Lüftung von Wohn- und Gewerberäumen vorgesehen: Sanitärräume, Büros, Fluren, kleine Gewerbeflächen. Sie arbeitet im Abluftbetrieb, kann je nach Montagerichtung im Netz aber auch für Zuluft oder Luftüberströmung eingesetzt werden. Die Montage erfolgt horizontal, sowohl innen als auch außen, was je nach Gebäudekonfiguration Flexibilität bietet. Mit den Maßen L 360 × T 360 × H 200 mm lässt sie sich problemlos in einer klassischen abgehängten Decke oder einem kleinen Dachboden unterbringen.
Installation und Anschluss

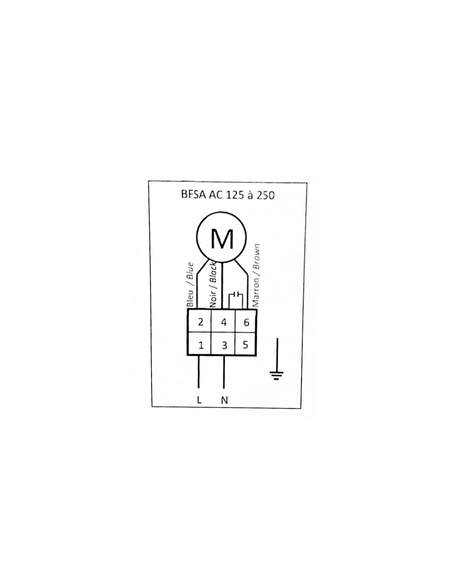

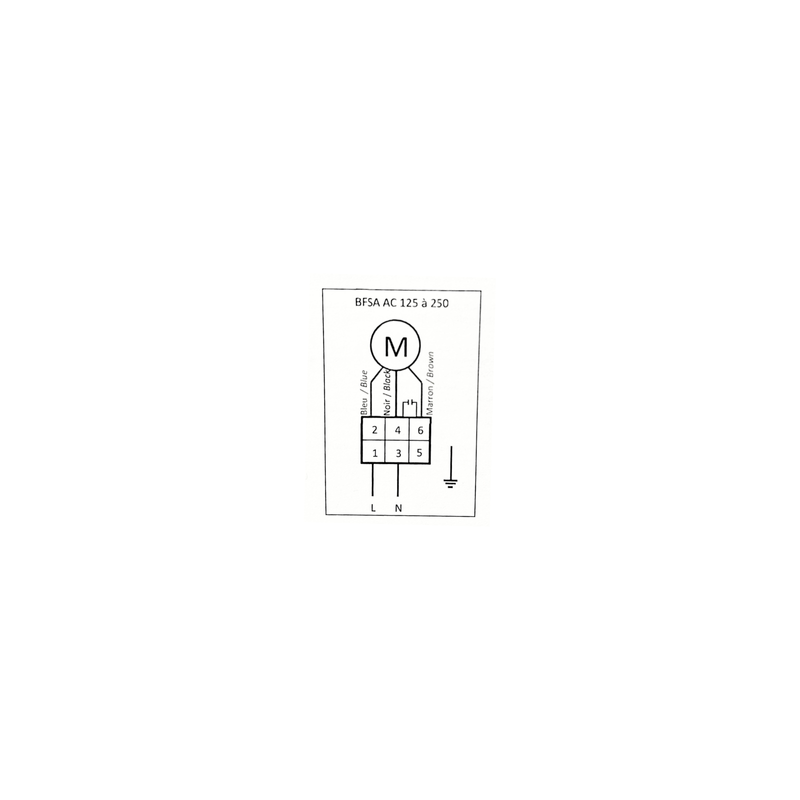

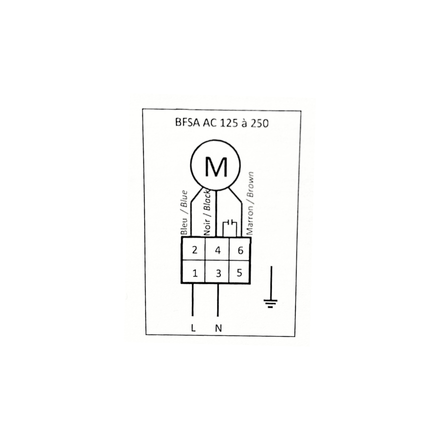

Der Anschluss erfolgt in D125 mm an ein bestehendes Luftkanal oder Rundrohr. Lassen Sie um die Abluftbox herum ausreichend Platz für Wartungsarbeiten, auch wenn die extraflache Bauform den Platzbedarf bereits stark reduziert. Der elektrische Anschluss muss von einer Fachkraft durchgeführt werden: Dies ist Voraussetzung dafür, dass die Garantie gültig bleibt.
Vor der Bestellung zu prüfen
- Der Durchmesser D125 mm entspricht dem vorhandenen Netz oder dem für die Montage vorgesehenen Rohr.
- Die für Ihren Raum vorgesehene Luftleistung passt zu den 450 m³/h dieser Abluftbox: Zur Orientierung eignet sich ein Durchmesser D125 für geringere Luftmengen als D160 oder D200, abhängig von der Netzlänge und der Anzahl der Rohrbögen.
- Der verfügbare Platz in der abgehängten Decke oder im Dachboden erlaubt die horizontale Montage der Abluftbox mit den Abmessungen L 360 × T 360 × H 200 mm.
- Die Stromversorgung 230 V einphasig entspricht Ihrer elektrischen Installation.
- Eine ausreichende Luftzufuhr ist im Netz vorgesehen: Ohne sie kann die tatsächliche Luftleistung sinken und die Geräuschentwicklung zunehmen.
