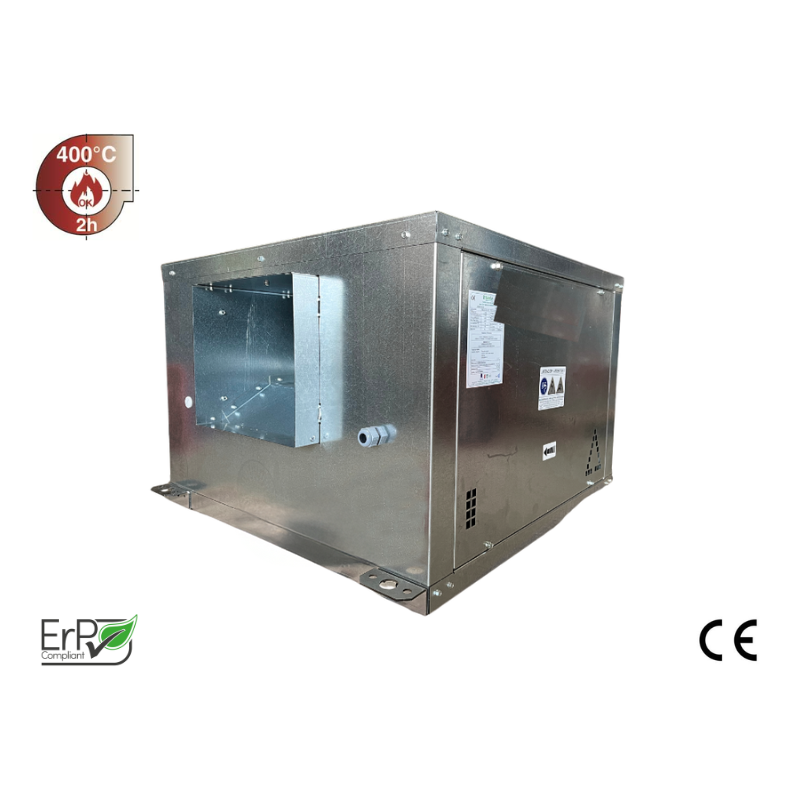

A caixa compacta com turbina 9/9 Tecnifan combina extração diária e desenfumagem F400/120 (400°C/2h) para um exaustor industrial de cozinha aberta, com um caudal de 3000 a 4000 m³/h em 230 V monofásico.

  • Caudal: 3000 a 4000 m³/h (até 5000 m³/h máx.)
  • Potência do motor: 1100 W, 5 A, 230 V mono
  • Turbina 9/9, 4 polos, 1410 rpm
  • Diâmetro de ligação: 355 ou 400 mm à escolha
  • Peso: 90 kg, fabricado em Espanha
Montagem
Diâmetro
Disponível em 5–10 dias úteis
Quantidade
943,00 € 1 228,00 € Sem IVA
1131,6 € TTC
Disponível em 5–10 dias úteis

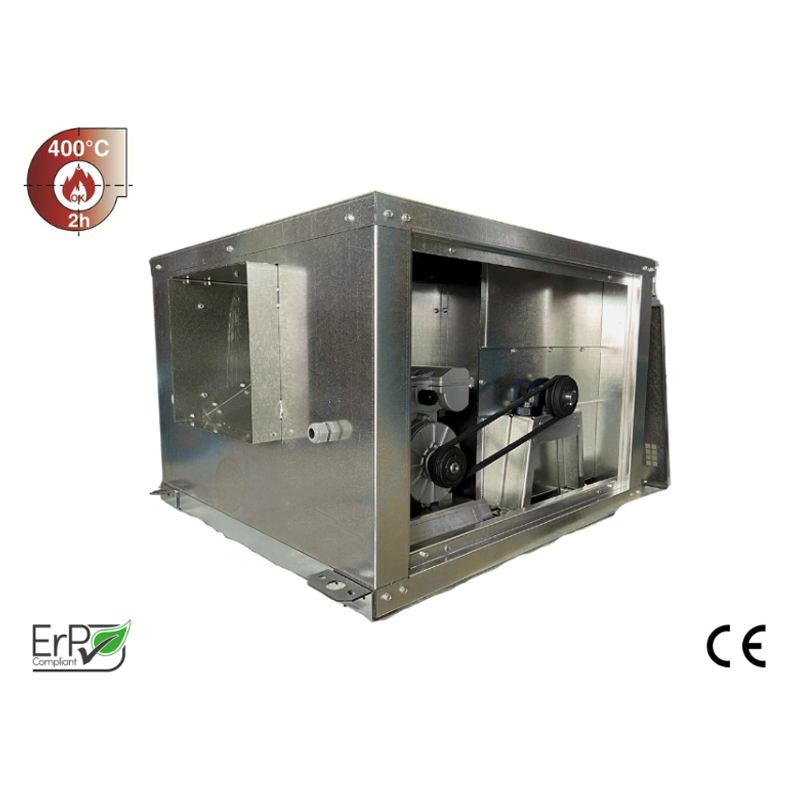

A caixa compacta com turbina 9/9 Tecnifan é uma caixa de extração motorizada que combina extração de ar de cozinha e desenfumagem F400/120, para um caudal de 3000 a 4000 m³/h em 230 V monofásico. Compacta e robusta, é o coração da extração de uma cozinha profissional em funcionamento diário, respondendo também à exigência de resistência ao fogo das linhas de cozedura de maior potência.

Características técnicas

Característica Valor
Marca Tecnifan
Turbina 9/9, tipo AT, 4 polos

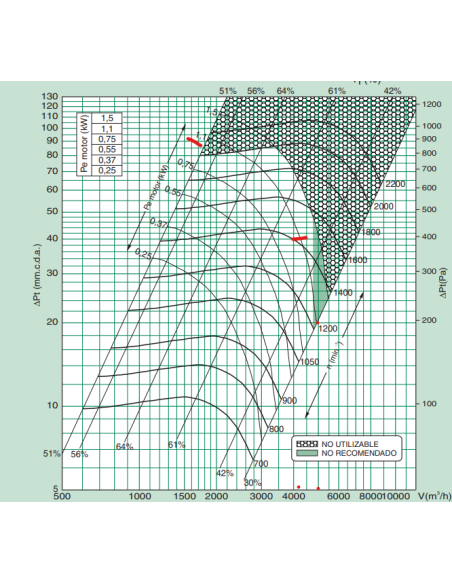

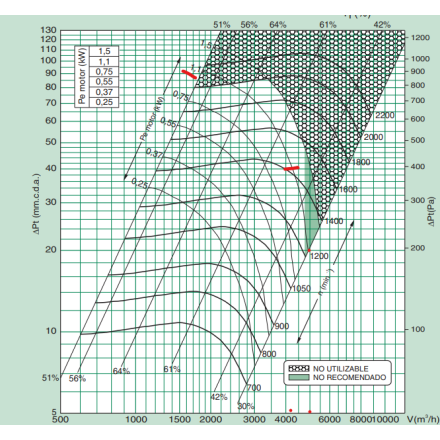

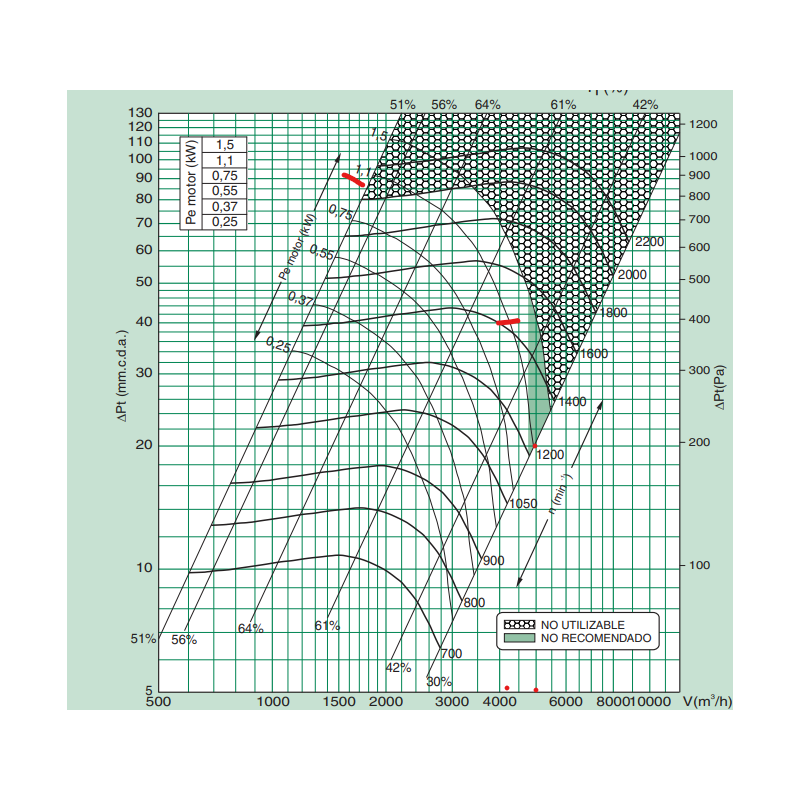

Caudal de ar 3000 a 4000 m³/h (4000 m³/h a 400 Pa, 5000 m³/h máx.)
Velocidade 1410 rpm
Potência 1100 W
Intensidade 5 A
Alimentação 230 V monofásico, CE
Nível sonoro 86 dB

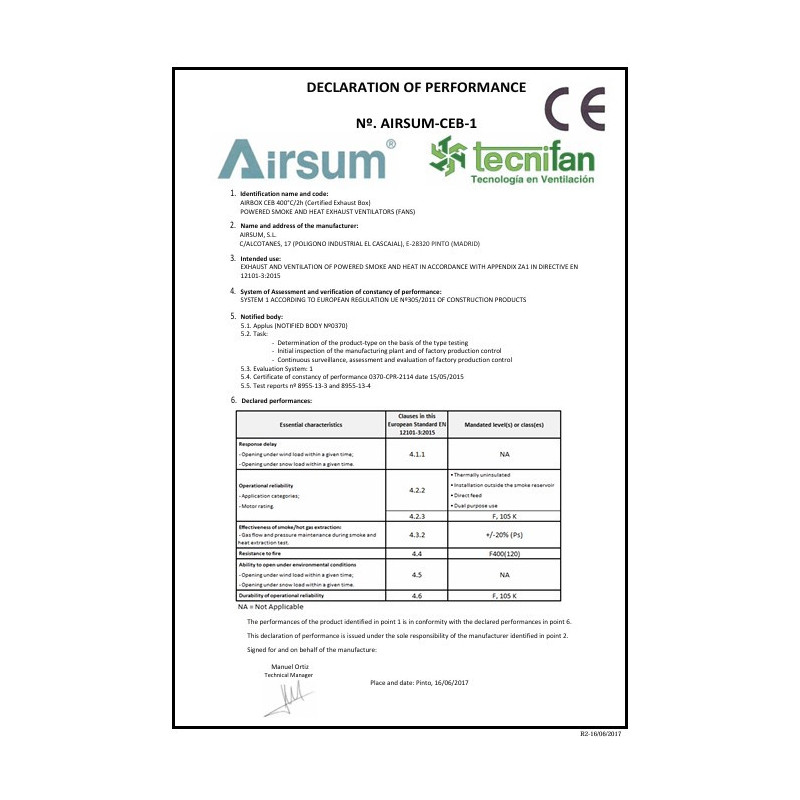

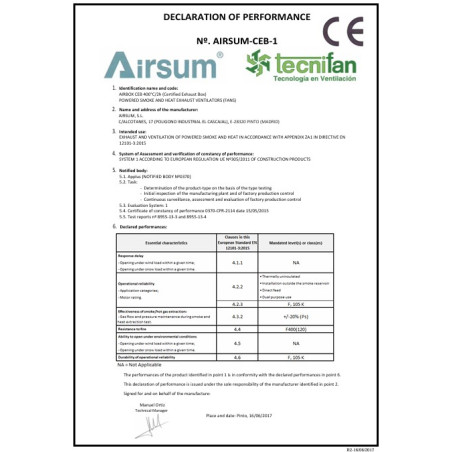

Norma Desenfumagem F400/120 (400°C, 2h)
Diâmetro de ligação 355 ou 400 mm (anéis fornecidos, entrada/saída retangular)

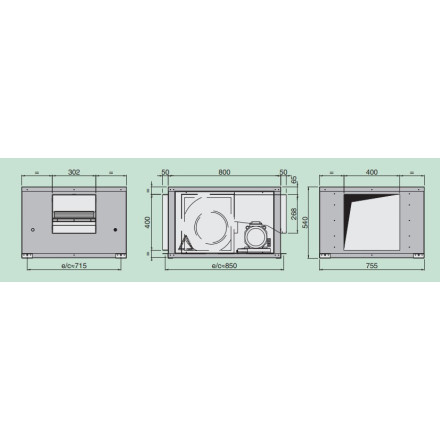

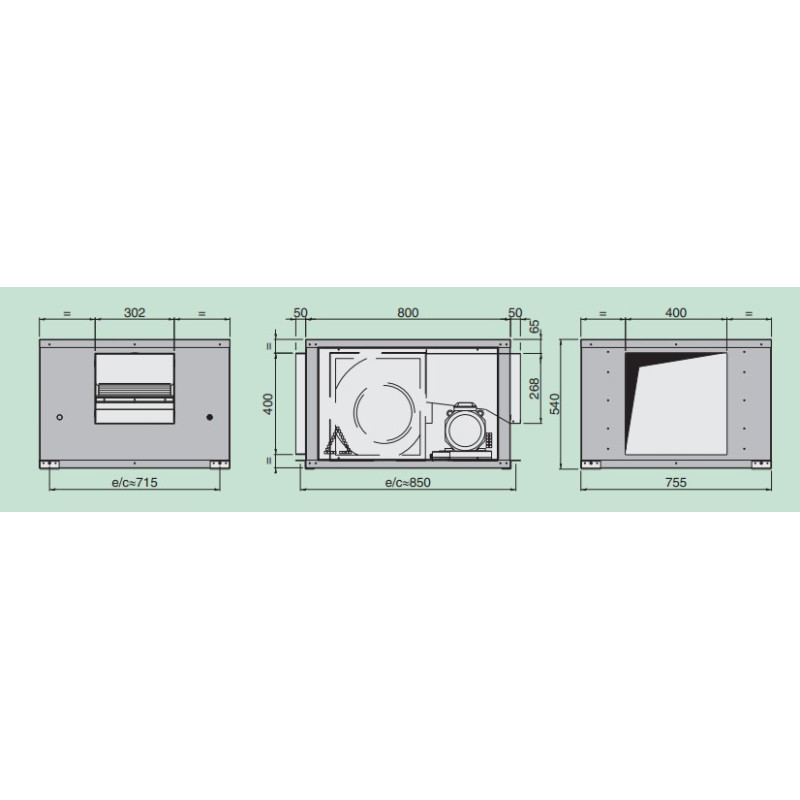

Dimensões C 800/850 x P 755 x A 540 mm
Peso 90 kg
Fabrico Europa
Garantia 1 ano

Utilização e compatibilidade

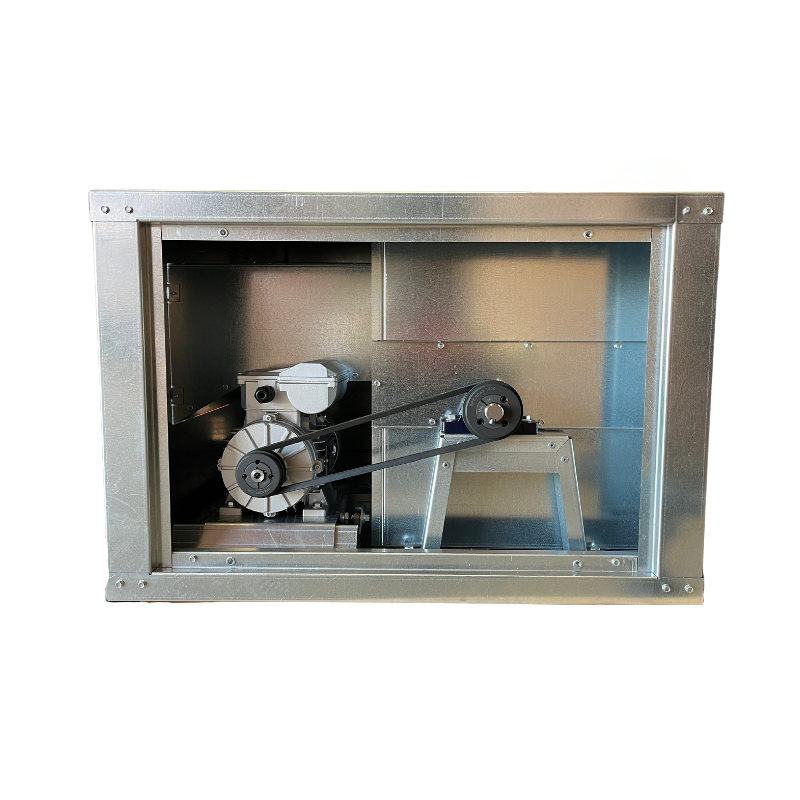

Esta caixa motorizada está dimensionada para um exaustor industrial de cozinha de restaurante ou de coletividade com menos de 3 metros, a título indicativo e consoante a configuração da rede. A sua dupla função, extração corrente e desenfumagem F400/120, torna-a uma solução adequada a cozinhas abertas onde a regulamentação impõe, consoante os projetos, uma resistência ao fogo para linhas de cozedura de elevada potência: verifique este ponto com o seu gabinete de controlo antes de encomendar, pois a conformidade exata depende da regulamentação do seu estabelecimento. Os 2 painéis amovíveis facilitam o acesso à turbina para manutenção.

Instalação e ligação

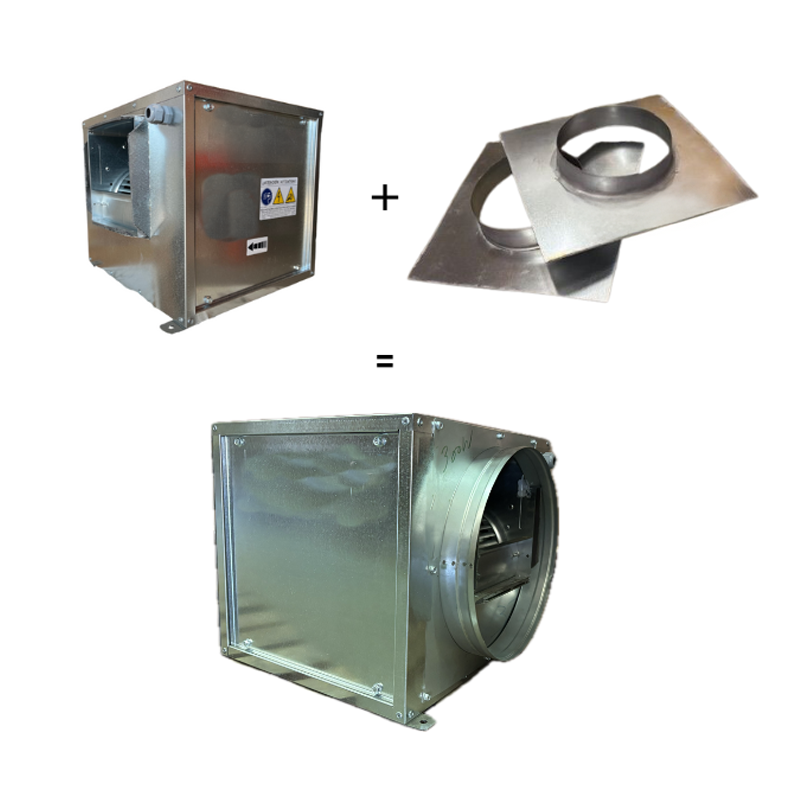

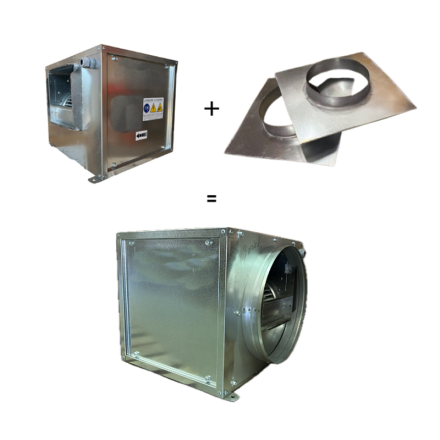

A caixa é fornecida com 2 anéis de entrada e saída, no diâmetro escolhido (355 ou 400 mm), a montar por si ou já montados consoante a opção escolhida. A ligação elétrica deve obrigatoriamente ser realizada por um profissional, condição para a garantia. A VentilSoGood vende o material sem o instalar: estão disponíveis tutoriais de instalação no nosso canal do YouTube para o acompanhar.

Pontos a verificar antes de encomendar

  • Caudal necessário para o seu exaustor: uma referência habitual para um exaustor de 2,5 m com fritadeira e chapa ronda os 2600 m³/h no mínimo, a corrigir consoante a sua rede, a captação e a entrada de ar novo.
  • Diâmetro de ligação: verifique se 355 ou 400 mm corresponde à sua conduta existente antes de escolher a versão.

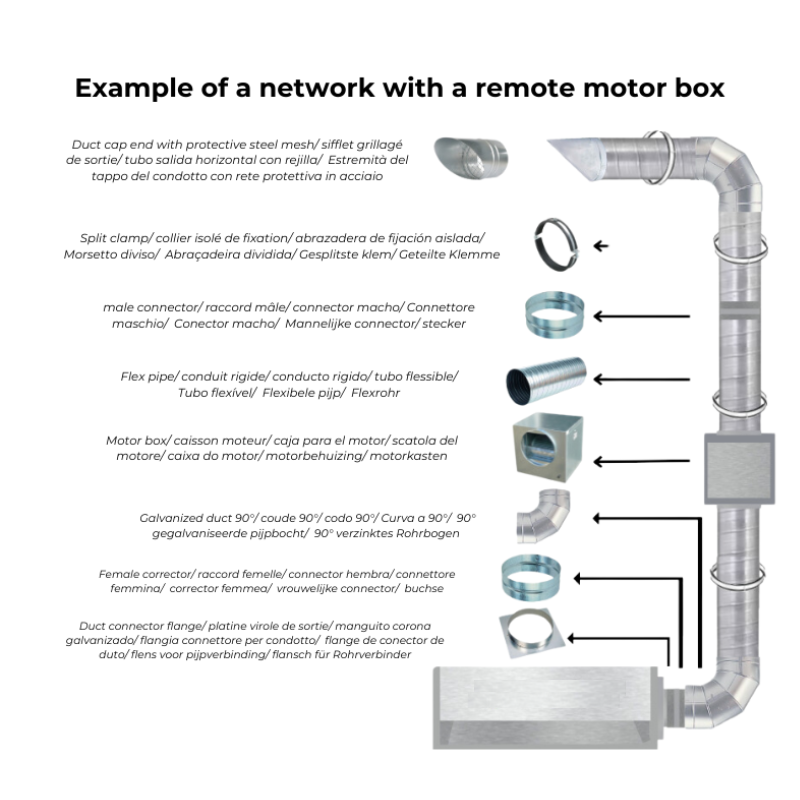

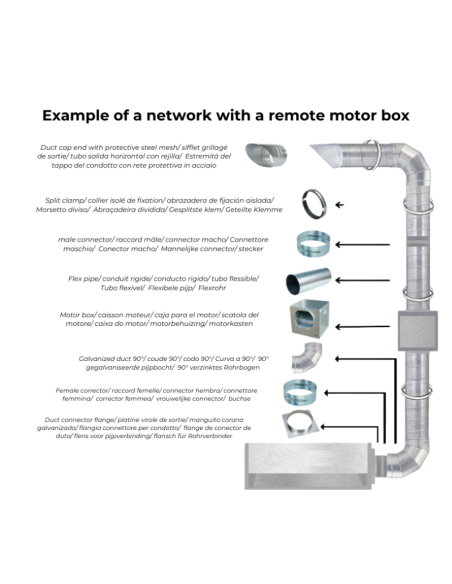

  • Comprimento da rede e número de curvas: aumentam as perdas de carga e reduzem o caudal real face ao caudal livre anunciado.
  • Obrigação regulamentar F400/120: confirme com o seu gabinete de controlo se a sua cozinha aberta está abrangida, a norma indicada não substitui uma validação projeto a projeto.
  • Dimensões: C 800/850 x P 755 x A 540 mm, a comparar com o espaço disponível em teto falso ou em local técnico.

Para associar com

Produto semelhante sem certificação de desenfumagem: Caixa 10/10 230V insonorizada.

Dados do produto

Tecnifan
Caisson99400
Montagem
Diâmetro
Fabricação
Fabricado em Espanha
Garantia
1 ano
Peso da embalagem
90 kg
Motorização
Caixa motorizada
Norma
Norma de extração de fumos C4
Alimentação elétrica
230V Mono
Potência motor
2000 a 4000 m3/h
Tipo de Caixa
Caixa com motor
0657968075320

Também poderá gostar

8 outros produtos na mesma categoria:

Clientes que compraram este produto também compraram:

Perguntas frequentes

Esta caixa 9/9 é homologada para desenfumagem e para que potência de cozedura?

Esta caixa compacta com turbina 9/9 é apresentada como conforme à norma F400/120 (400°C durante 2h), útil para cozinhas abertas cuja linha de cozedura ultrapasse um determinado limiar de potência, consoante a regulamentação aplicável ao seu estabelecimento. Esta conformidade de resistência ao fogo deve ser validada projeto a projeto com o seu gabinete de controlo antes da encomenda, não substituindo um estudo regulamentar completo.

Que caudal real posso esperar consoante a minha rede de condutas?

A caixa apresenta um caudal de 3000 a 4000 m³/h, com um ponto de funcionamento à volta dos 3500 m³/h. Ideal para um exaustor de 2 a 2,5 metros. O caudal efetivamente obtido depende do comprimento da sua rede, do número de curvas, do diâmetro escolhido (355 ou 400 mm) e da entrada de ar novo disponível: estas perdas de carga reduzem sempre o caudal face ao valor livre.

Qual a diferença entre esta caixa 9/9 e uma 10/10 ou 12/12?

O tamanho da turbina (9/9, 10/10, 12/12) corresponde a gamas de caudal crescentes. Este modelo 9/9 Tecnifan fornece 3000 a 4000 m³/h, adequado a um exaustor industrial com menos de 3 metros, a título indicativo. Para um caudal superior ou um exaustor mais comprido, opte por uma caixa 10/10 ou 12/12 do nosso catálogo.

Esta caixa é compatível com um exaustor existente de outra marca e com um regulador de velocidade?

Sim, esta caixa motorizada liga-se a qualquer exaustor industrial equipado com uma rede de condutas compatível com o seu diâmetro de 355 ou 400 mm, independentemente da marca do exaustor. Pode ser associada a um regulador de velocidade 230 V adequado, nomeadamente um modelo que mantenha a função de botão de desenfumagem caso a norma F400/120 tenha de ser preservada.

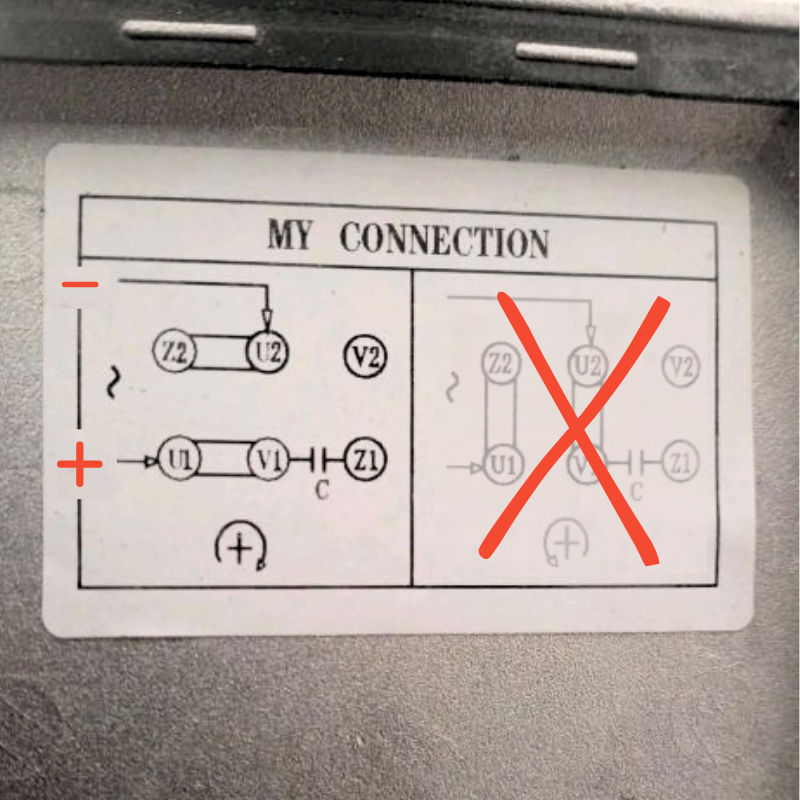

A ligação elétrica pode ser feita por uma pessoa não qualificada?

Não. A ligação elétrica desta caixa de 1100 W, 230 V monofásico deve ser realizada por um profissional qualificado: é uma condição da garantia de 1 ano. A montagem mecânica da caixa e dos anéis pode, por outro lado, ser feita por si, estando disponíveis tutoriais no nosso canal do YouTube.
