A unidade de tratamento de ar extra-plana BFSA 2700 m³/h D355 mm é uma caixa de extração motorizada concebida para redes de sistema de ventilação mecânica profissional em edifícios terciários e coletivos, onde a altura disponível não permite centímetros a mais. Funciona tanto em extração como em insuflação ou transferência de ar.
Uma caixa de extração BFSA pensada para espaços reduzidos

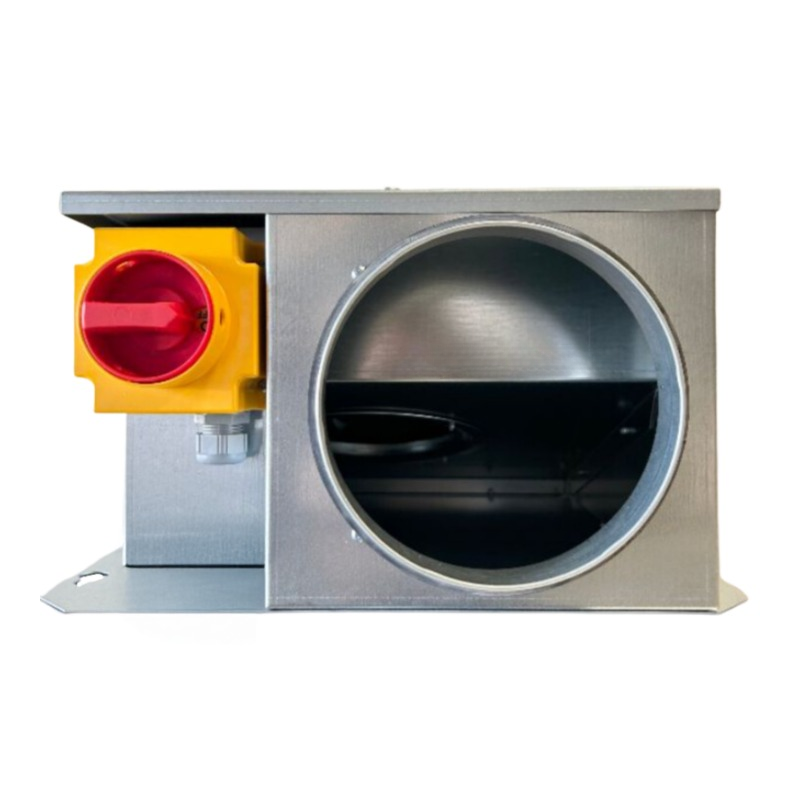

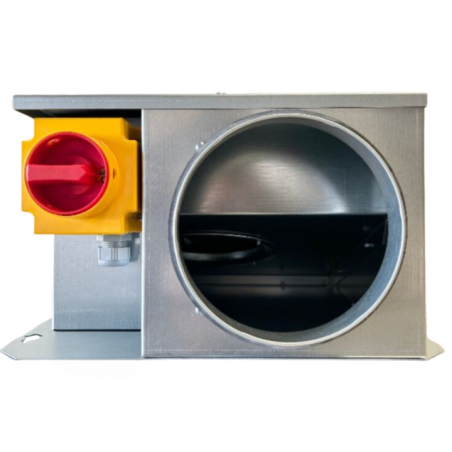

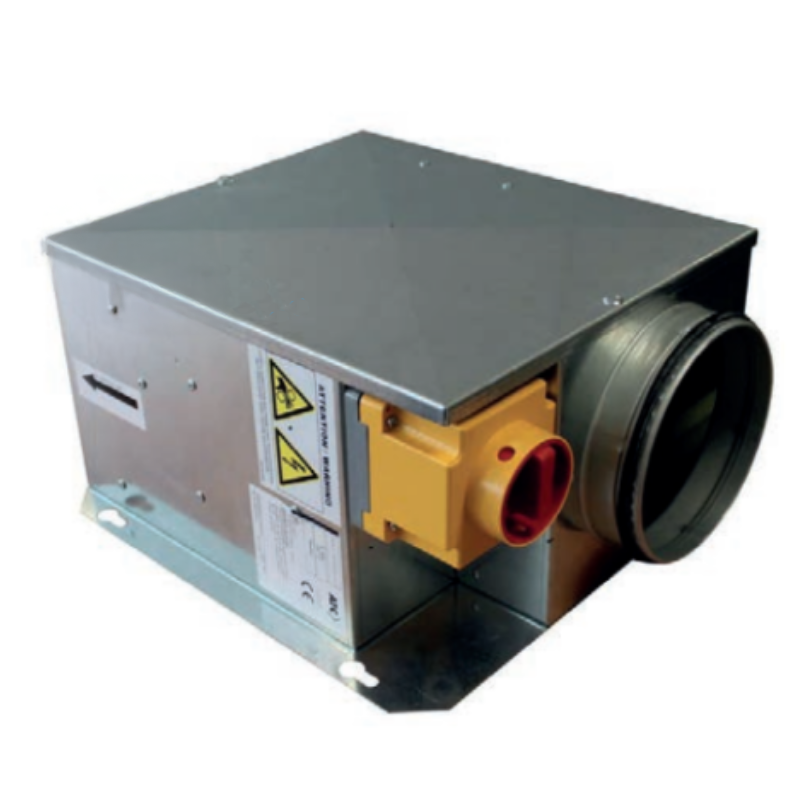

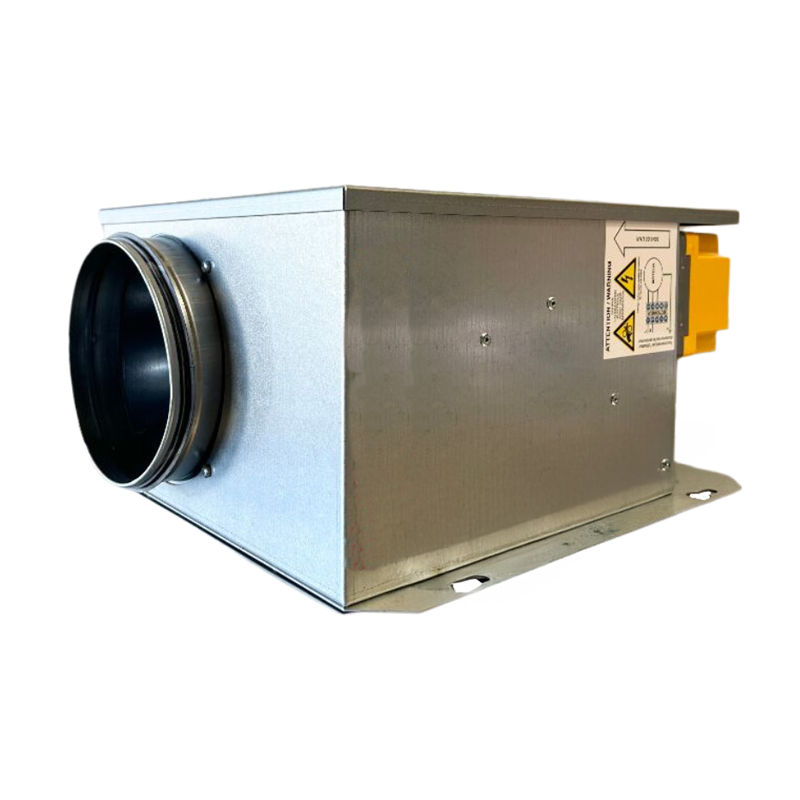

Esta caixa de extração BFSA adota uma conceção extra-plana que facilita a sua integração num teto falso ou num sótão com pouca altura livre, onde uma caixa convencional simplesmente não caberia. Os painéis em chapa de aço galvanizado e a tampa amovível fixada por parafusos permitem um acesso fácil ao grupo motoventilador de acoplamento direto para manutenção, sem necessidade de desmontar toda a instalação.
Características técnicas
| Característica |
Valor |
| Referência |
BFSA 355 |

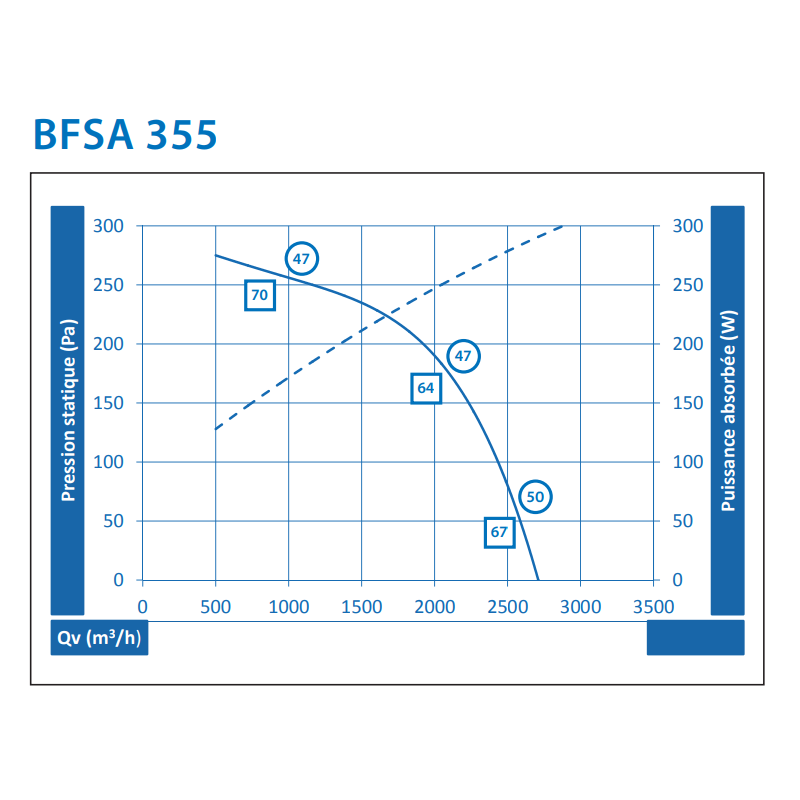

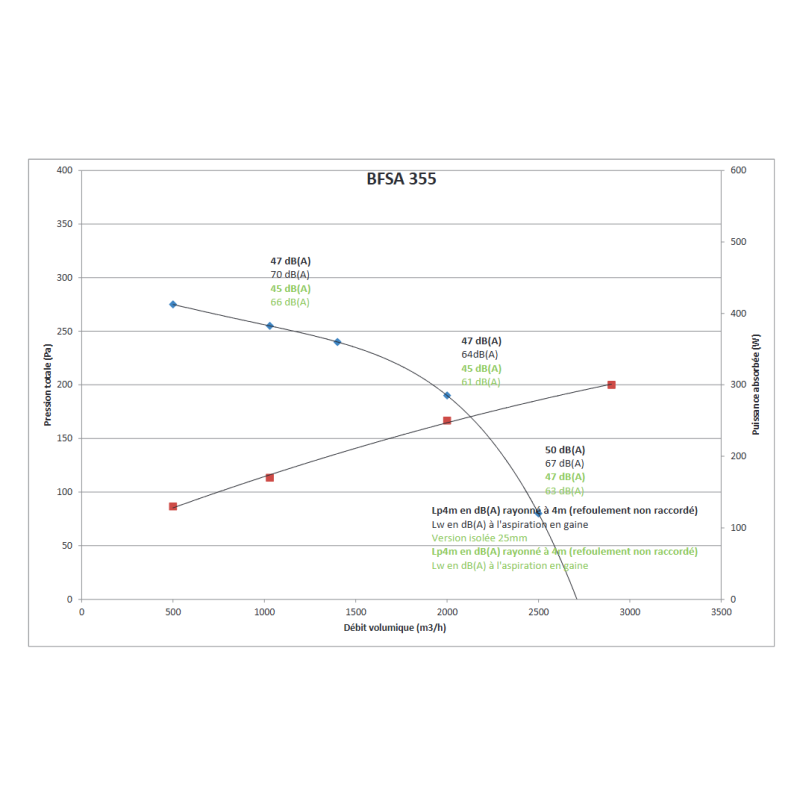

| Caudal |
2700 m³/h |
| Diâmetro entrada/saída |
D 355 mm |

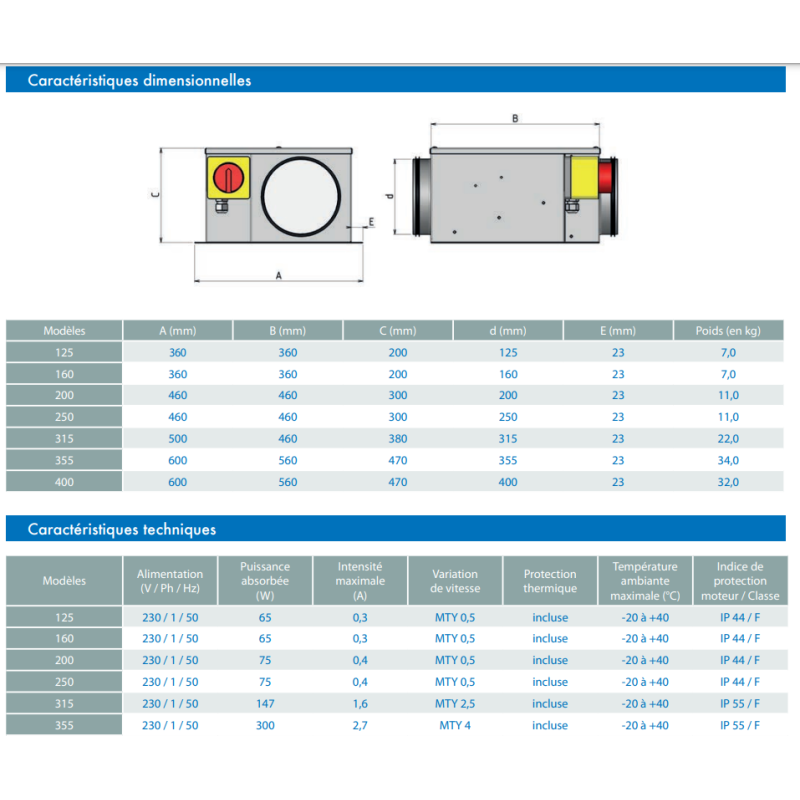

| Dimensões (C x P x A) |
600 x 560 x 470 mm |
| Alimentação |
230 V monofásico + T, 50 Hz |
| Intensidade |
2,7 A |
| Potência |
300 W |
| Motorização |
Caixa motorizada, acoplamento direto |
| Proteção do motor |
Proteção térmica integrada |
| Fabrico |
Fabricado em França |
| Garantia |
1 ano |
Utilização: extração, insuflação ou transferência
Esta caixa motorizada BFSA ajusta-se consoante o sentido de montagem para funcionar em extração (aspiração), em insuflação (impulsão) ou em transferência de ar entre dois espaços. O ventilador centrífugo, montado neste modelo D 355 mm, é adequado tanto para instalação interior como exterior, em montagem horizontal. As bocas circulares equipadas com junta de lábios e os pés com furação para fixação simplificam a ligação à rede existente.
Instalação e ligação

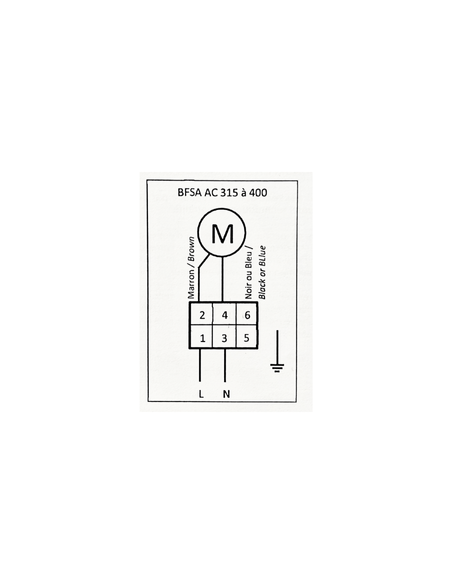

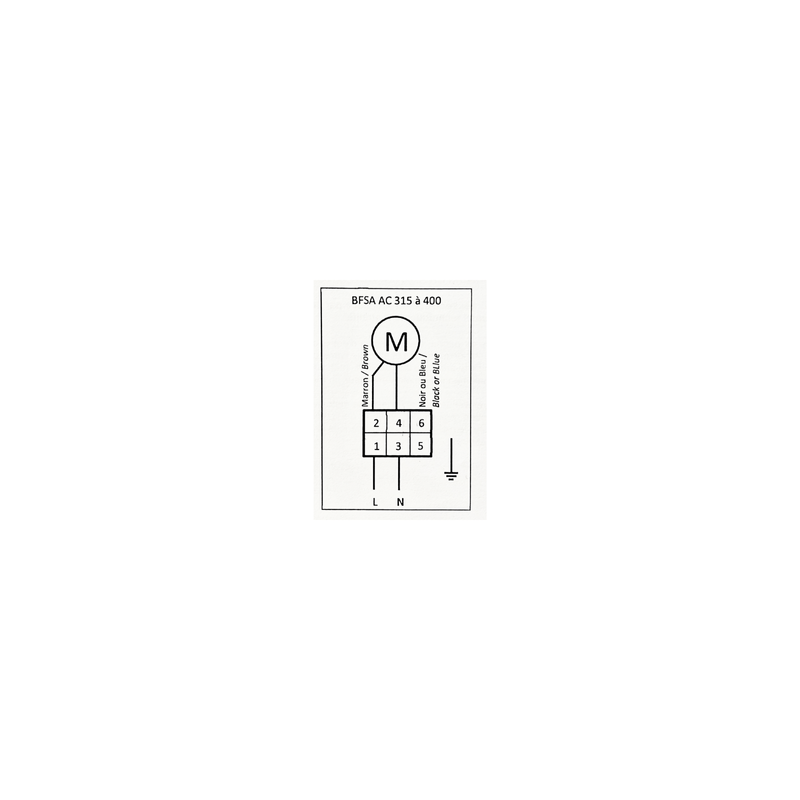

O corte de proximidade vem montado e cablado de fábrica, e a caixa está equipada com um passa-fios para facilitar a ligação elétrica. As ligações elétricas devem obrigatoriamente ser realizadas por um profissional: esta é a condição para que a garantia seja válida. Esta caixa BFSA foi concebida para se integrar em redes existentes do tipo Vim KMDT, Aldes VEC, Atlantic Critair ou France Air Sirius.
Pontos a verificar antes de encomendar
- O diâmetro D 355 mm deve corresponder à sua rede existente: a título indicativo, um Ø355 visa um caudal da ordem dos 3500 m³/h consoante as perdas de carga, por isso verifique se a sua rede não impõe demasiadas curvas ou comprimento que reduzam o caudal real.
- Verifique o espaço disponível no teto falso ou no sótão: 600 x 560 x 470 mm, prevendo um acesso para a manutenção da tampa amovível.
- Confirme que a alimentação disponível é efetivamente 230 V monofásico com terra.
- Uma extração eficaz pressupõe uma entrada de ar suficiente no espaço: sem isso, o caudal real pode descer e o ruído aumentar.
- Se pretender associar um regulador de velocidade, verifique a sua compatibilidade com a intensidade do motor (2,7 A) antes de o instalar.
Para associar com
Precisa de um caudal diferente? Consulte a nossa gama de caixas de extração extra-planas, incluindo as versões 1500 m³/h D315 mm e 800 m³/h D250 mm.
