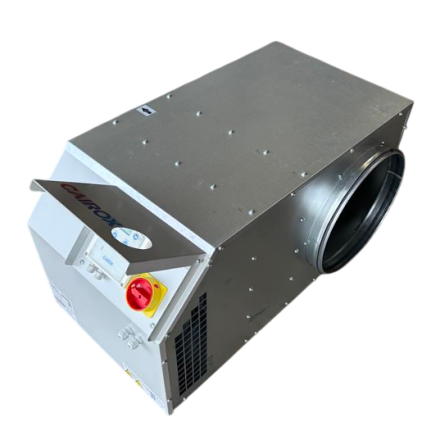

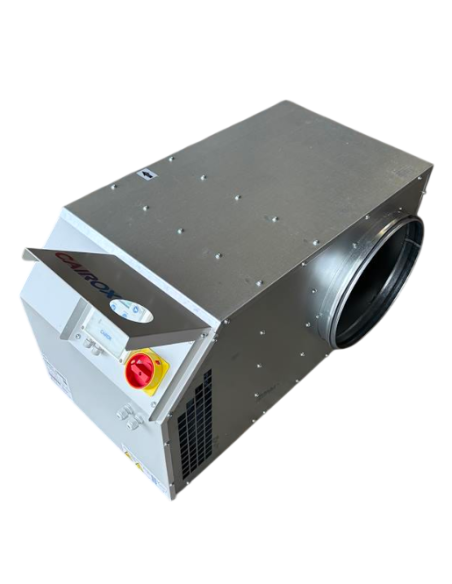

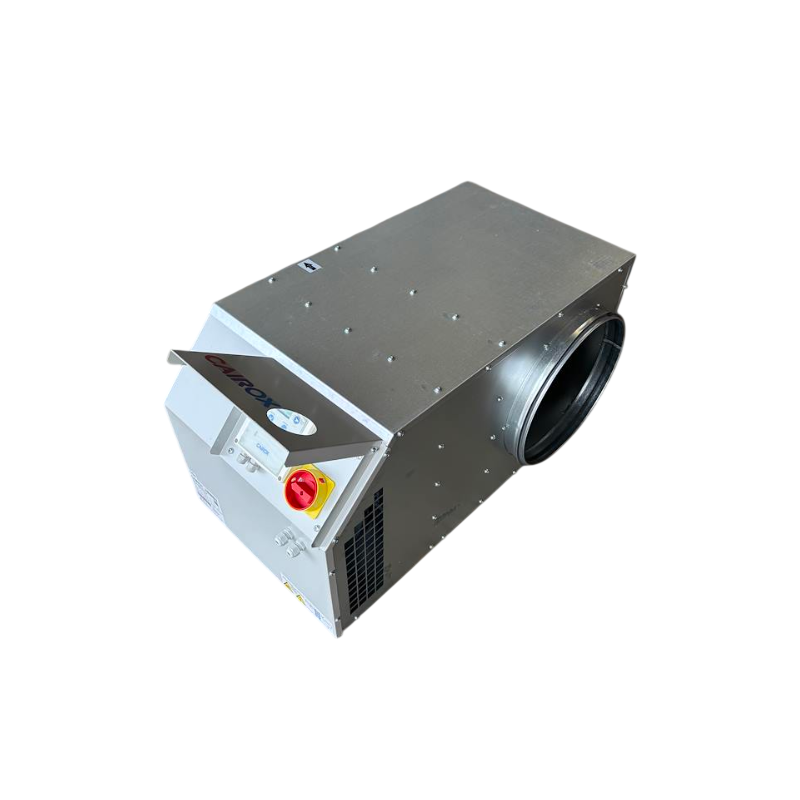

Il cassone Cairox EC Regulo 7 C4 è un cassone di estrazione motorizzato da 700 m³/h, progettato per impianti di ventilazione meccanica controllata collettiva e terziaria, certificato C4 per gli impianti dove è richiesta la sicurezza antincendio della rete aeraulica. Equivalente funzionale alle gamme VIM Ecowatt, France Air Simoun e Aldès Easyvec, si installa sia in sostituzione sia su impianti nuovi.
Cassone di estrazione C4 700 m3/h: un motore EC silenzioso e scorrevole
Questo cassone motorizzato funziona ad accoppiamento diretto, con un gruppo motoventilante a corrente continua e commutazione elettronica (motore EC): consuma meno di un motore AC tradizionale, per un utilizzo continuo tipico della ventilazione meccanica controllata. Il ventilatore centrifugo spinge l'aria fino a 700 m³/h al punto massimo della curva, con un campo di utilizzo ottimale tra 100 e 160 Pa. La regolazione a pressione costante adatta automaticamente la velocità per mantenere la portata impostata, limitando i consumi dovuti alle variazioni di pressione della rete.
Caratteristiche tecniche
| Caratteristica |
Valore |
| Codice |
caisson7C4700 |
| Marca |
Cairox |
| Portata di estrazione (punto massimo curva) |
700 m³/h |
| Alimentazione |
230 V monofase |
| Potenza |
193 W |
| Corrente |
1,2 A |
| Grado di protezione |
IP44 |
| Norma evacuazione fumi |
C4 (400°C/30 min) e dicitura F400/120 (400°C/120 min) presente sulla scheda originale: entrambe le classificazioni compaiono nei nostri dati, da verificare in base al vostro progetto |
| Campo di pressione ottimale |
da 100 a 160 Pa |
| Diametro di attacco consigliato |
200 mm |
| Dimensioni (senza manicotto) |
L 650 x P 300 x H 300 mm circa |
| Peso |
14 kg |
Utilizzo e compatibilità con impianti di ventilazione meccanica controllata
Questo cassone C4 trova impiego nell'estrazione d'aria negli impianti di ventilazione meccanica controllata di edilizia residenziale collettiva, in versione igroregolabile o gas, oppure in ambito terziario ed edifici aperti al pubblico. Il contatto di anomalia portata presente sul cassone funziona al di fuori delle configurazioni VMC gas: verificate questo aspetto se la vostra rete è collegata ad apparecchi a gas. La regolazione comunicante in MODBUS RTU consente il pilotaggio e il monitoraggio da remoto, con impostazione e visualizzazione direttamente sul display LCD sul fronte del quadro elettrico.
Sono disponibili tre orientamenti per adattarsi alla vostra rete di condotti: entrata/uscita in linea (versione P), un'entrata e un'uscita a 90° (versione L), oppure due entrate e un'uscita a 90° (versione T).
Costruzione e sicurezza
Il cassone è costruito in pannelli di lamiera zincata, con un portello di ispezione al motore per facilitare la manutenzione. Gli attacchi circolari sono dotati di guarnizioni a labbro per la tenuta, e una griglia antivolatile protegge la mandata dall'intrusione di animali nei condotti. Il motore integra una protezione termica e un sezionatore di prossimità montato e cablato in fabbrica. Questo cassone è coperto da una garanzia professionale di 1 anno.
Punti da verificare prima di ordinare
- Confermate che la portata di 700 m³/h corrisponda all'effettiva necessità del vostro impianto, calcolata in base al numero di unità abitative o alla superficie servita, e non solo sulla portata libera del cassone.
- Verificate il diametro di attacco di 200 mm rispetto alla vostra rete esistente: un diametro inferiore aumenta le perdite di carico e la rumorosità.
- Assicuratevi che la vostra alimentazione sia effettivamente a 230 V monofase, con una corrente disponibile compatibile con gli 1,2 A del motore.
- Controllate l'ingombro disponibile (L 650 x P 300 x H 300 mm senza manicotto) nel locale tecnico o nel controsoffitto previsto.
- Se la vostra rete serve apparecchi a gas, verificate la compatibilità del contatto di anomalia portata con la vostra configurazione VMC gas.
Facendo parte della nostra gamma di cassoni motorizzati C4, questo cassone da 700 m³/h completa un'offerta di taglie che consente di adattare la portata all'edificio servito. Per un fabbisogno superiore, il nostro cassone di estrazione 900 m³/h subentra senza cambiare la logica di installazione.
