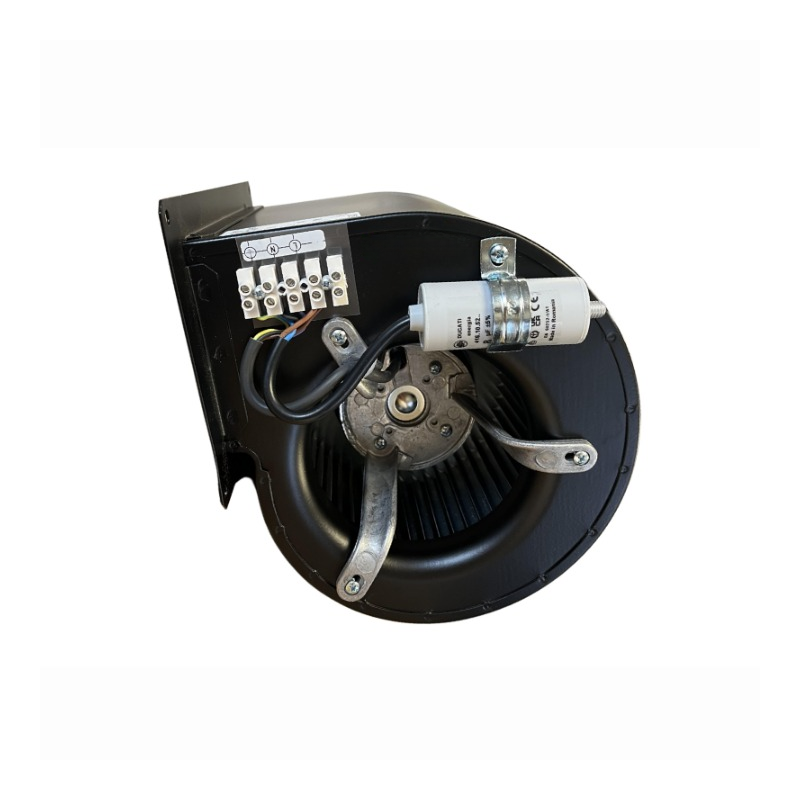

O ventilador centrífugo DD 146/180 S&P substitui eficazmente um motor de caixa de ventilação mecânica, de um pequeno exaustor industrial ou de um ventilador de sala de caldeiras (cortina de ar, aerotermo). Caudal até 1400 m³/h, pronto a instalar com estrutura de fixação incluída.

  • Caudal: até 1400 m³/h
  • Potência: 380 W
  • Alimentação: 230 V monofásico
  • Intensidade: 1,7 A
  • Proteção: IP44 (IP55 com caixa estanque adicional)
  • Diâmetro de conduta indicativo: 200 a 250 mm
Em stock
Quantidade
165,00 € Sem IVA
198 € TTC
Em stock



O ventilador centrífugo DD 146/180 é um motor centrífugo de dupla aspiração da marca S&P, concebido para substituir um motor de caixa de ventilação mecânica, de um pequeno exaustor industrial ou de um ventilador de sala de caldeiras (cortina de ar, aerotermo), com um caudal até 1400 m³/h em condições ótimas.

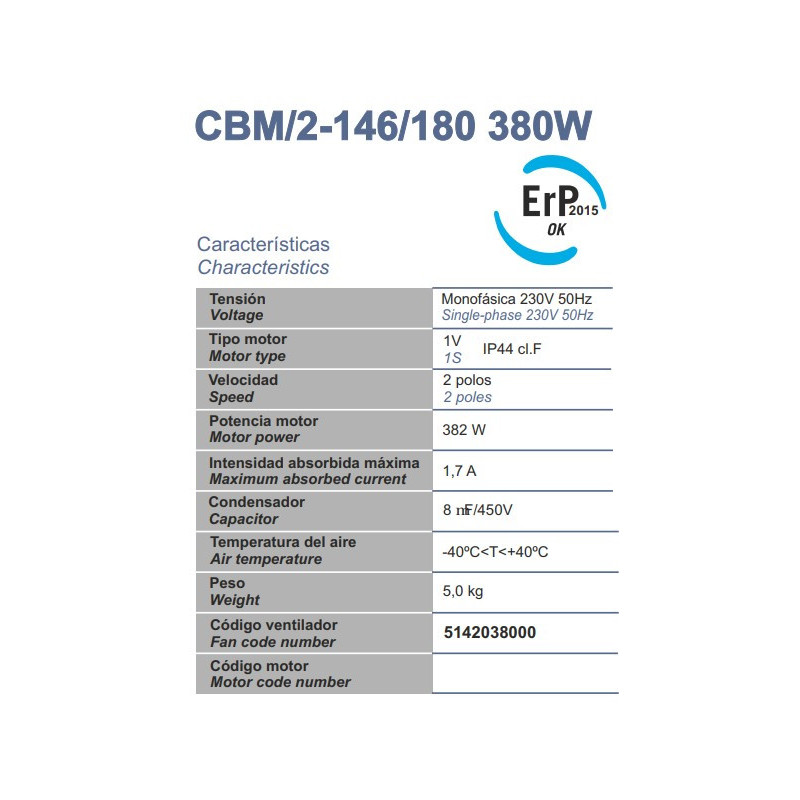

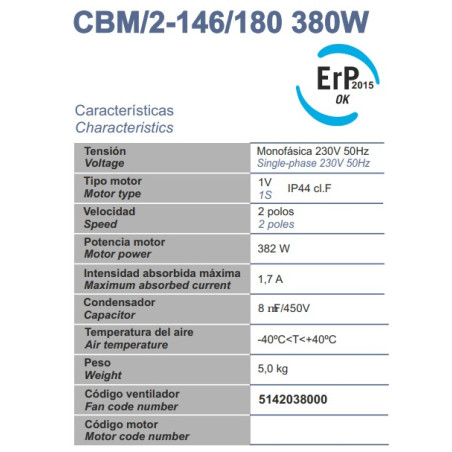

Características técnicas

Característica Valor
Referência CBM146180
Marca S&P
Caudal máximo 1400 m³/h
Potência 380 W
Intensidade 1,7 A
Alimentação 230 V monofásico
Índice de proteção IP44 (IP55 com caixa estanque tipo caixa de derivação)
Motorização Ventilador centrífugo (dupla aspiração)
Fabrico Espanha
Garantia 1 ano
Peso da embalagem 5 kg

Utilização e compatibilidades

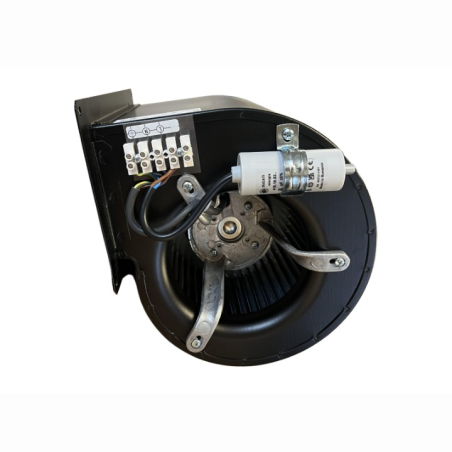

Este motor DD 146/180 tem lugar numa caixa de ventilação mecânica, num pequeno exaustor industrial ou num ventilador de sala de caldeiras tipo cortina de ar ou aerotermo. É fornecido com condensador, régua de ligação e estrutura de fixação incluídos, pronto a substituir um motor avariado sem adaptação complexa. É compatível com caixas de todas as marcas, nomeadamente Caladair, Vim, Atlantic ou ainda ebm D3G146-LV13-30. Antes de encomendar, verifique as dimensões do seu motor atual a partir da ficha técnica anexa para confirmar a compatibilidade exata da estrutura e do sentido de descarga.

Instalação e ligação

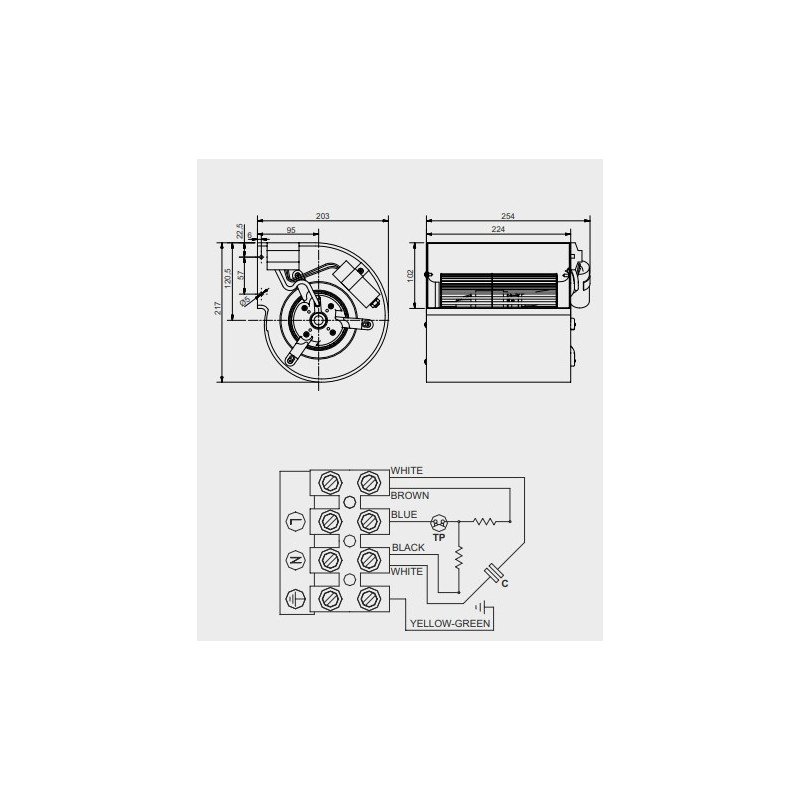

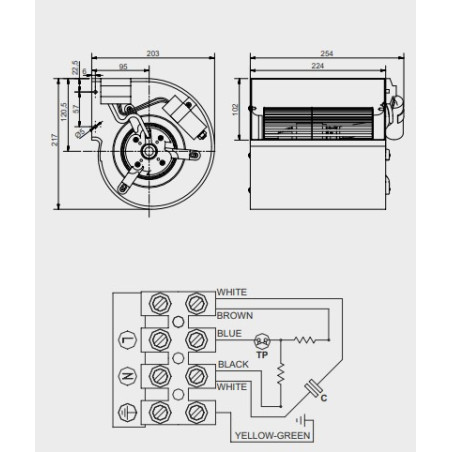

O motor liga-se em 230 V monofásico através da sua régua de ligação e do seu condensador já montados. O índice de proteção IP44 é adequado a uma instalação padrão em caixa ou em sala de caldeiras; para um ambiente mais húmido, a adição de uma caixa estanque tipo caixa de derivação permite passar para IP55. A ligação elétrica deve ser realizada por um profissional, sendo aliás uma condição para a garantia.

Pontos a verificar antes de encomendar

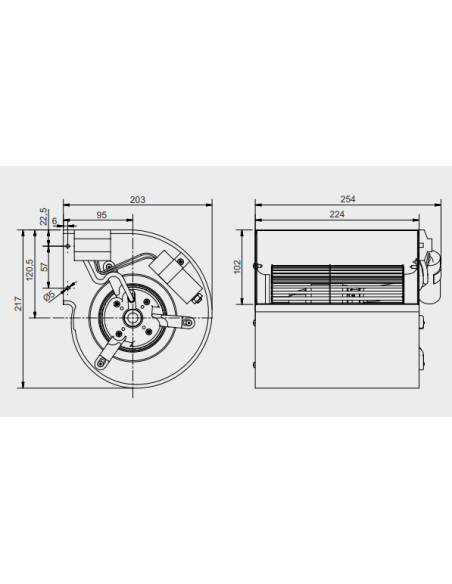

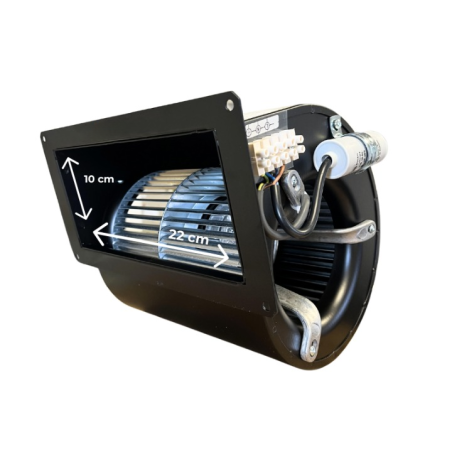

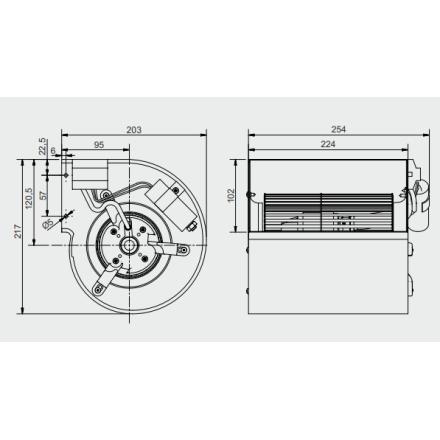

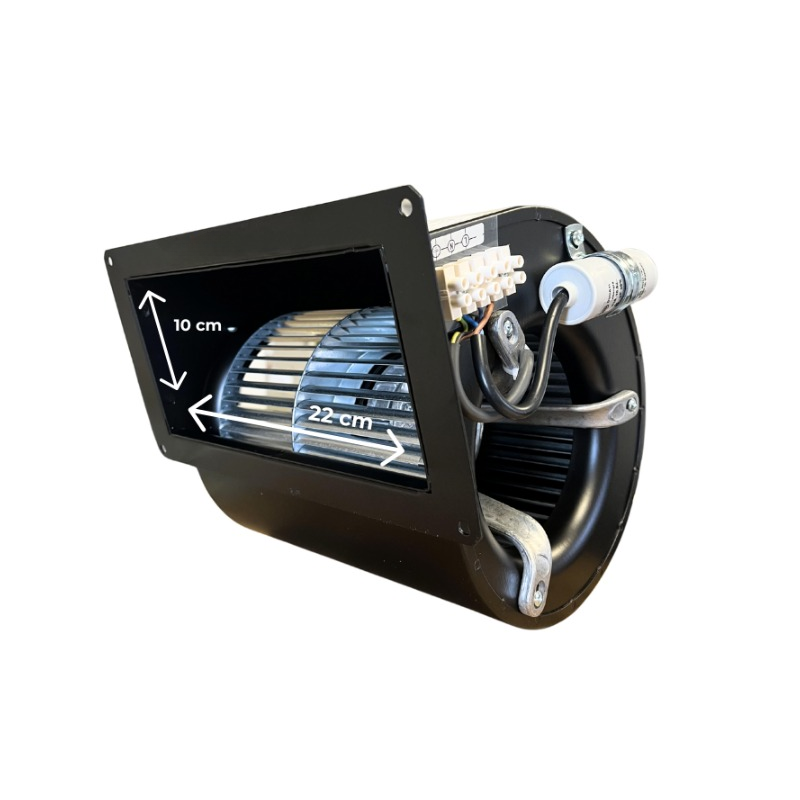

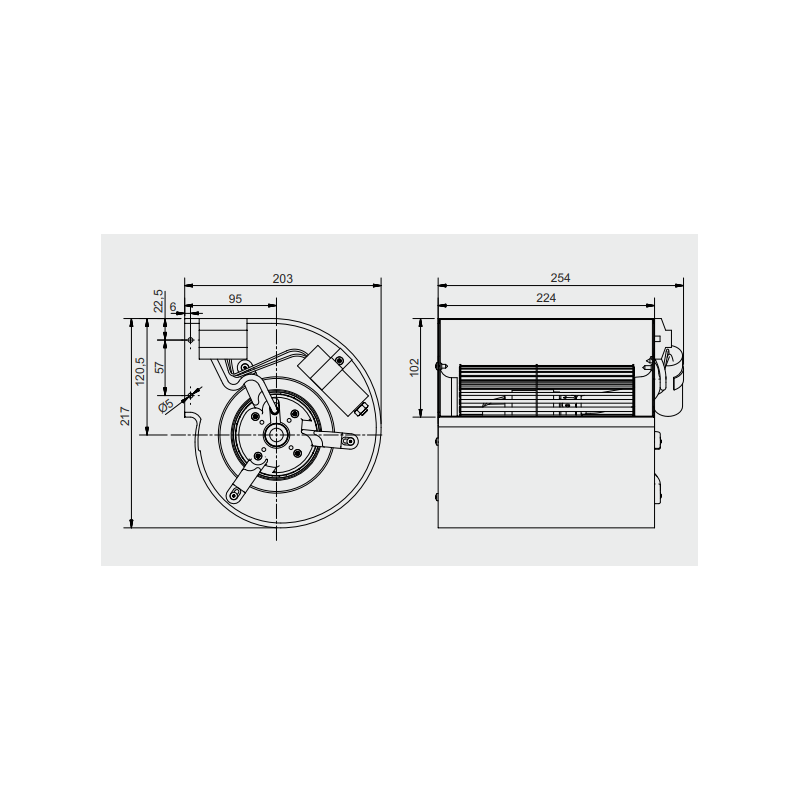

  • Compare as dimensões do seu motor antigo com a ficha técnica anexa (entre-eixos de fixação, diâmetro de saída, altura total) antes de validar a compatibilidade.
  • Verifique se o diâmetro da sua conduta se situa na gama indicativa de 200 a 250 mm, consoante a configuração da sua rede.
  • Confirme que a alimentação disponível é de facto 230 V monofásico.

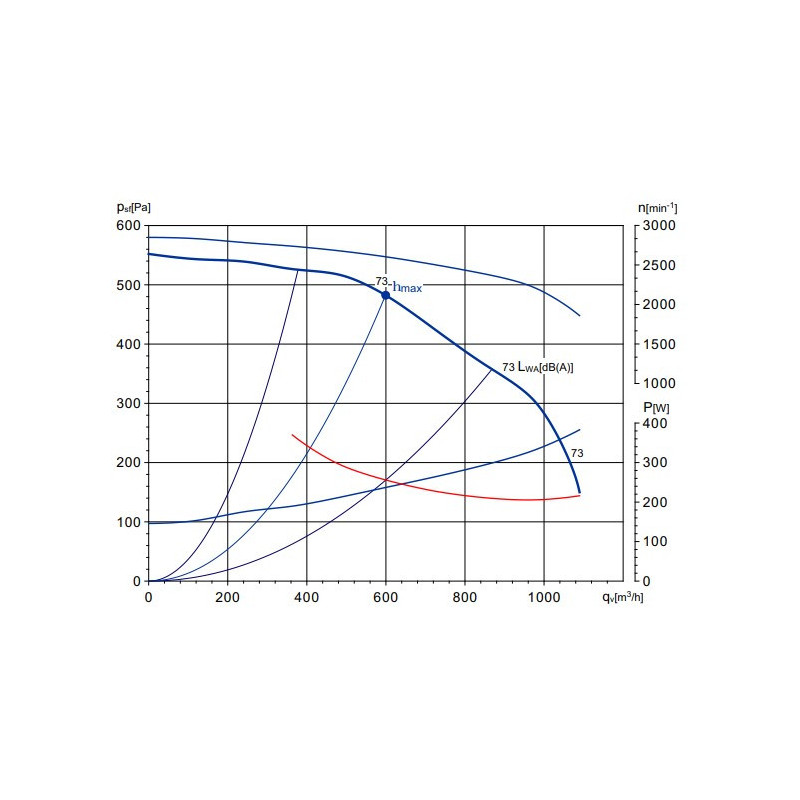

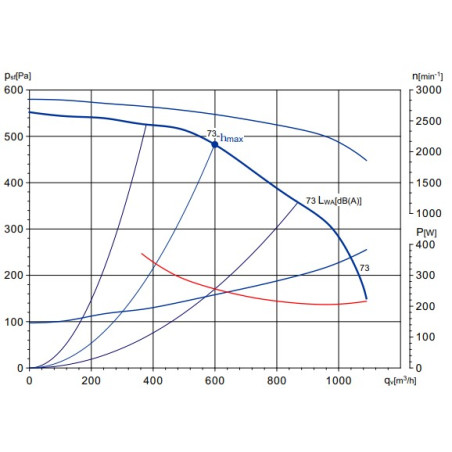

  • Estime o caudal realmente necessário para o seu local ou o seu exaustor: o caudal máximo de 1400 m³/h corresponde a condições ótimas, o caudal real depende das curvas, do comprimento da rede e dos filtros instalados.
  • Se a sua caixa necessitar de uma estrutura de fixação diferente, pense em acrescentar o kit de montagem adequado à sua encomenda.

Associar com

Dados do produto

S&P
CBM146180
Fabricação
Fabricado em Espanha
Garantia
1 ano
Peso da embalagem
5 kg
Motorização
Motor de ventilador centrífugo
Alimentação elétrica
230V Mono
Potência motor
0 a 2000 m3/h
Tipo de motor
Outros
0657968301535

Também poderá gostar

8 outros produtos na mesma categoria:

Clientes que compraram este produto também compraram:

Perguntas frequentes

Qual a diferença entre um ventilador centrífugo e um motor de caixa de extração remota?

O ventilador centrífugo DD 146/180 instala-se diretamente na caixa ou no exaustor, o mais próximo possível da extração. Um motor colocado numa caixa de extração remota, mais afastada da zona de trabalho, emite geralmente menos ruído percebido. A escolha depende da sua configuração e da distância disponível entre o ponto de extração e a descarga.

Este motor é compatível com o meu exaustor ou a minha caixa Caladair, Atlantic ou Vim?

O motor DD 146/180 é compatível com caixas de todas as marcas, nomeadamente Caladair, Vim e Atlantic, bem como com a referência ebm D3G146-LV13-30. Verifique contudo as dimensões e o sentido de descarga do seu motor atual na ficha técnica anexa antes de encomendar, para garantir uma substituição sem adaptação.

É possível ligar um regulador de velocidade a este motor?

O motor DD 146/180 funciona em 230 V monofásico, uma alimentação compatível com reguladores de velocidade dimensionados de acordo com a sua intensidade. Escolha um regulador cuja capacidade corresponda à intensidade do motor (1,7 A) para um funcionamento fiável em uso moderado.

Que diâmetro de conduta é compatível com o motor DD 146/180?

A título indicativo, este motor é adequado a condutas de 200 a 250 mm de diâmetro. Esta referência depende contudo do comprimento da sua rede, do número de curvas e das perdas de carga globais: uma rede longa ou com várias curvas pode reduzir o caudal realmente disponível.

O motor é fornecido sozinho ou com a turbina completa?

O motor DD 146/180 é fornecido com a sua estrutura de fixação, o seu condensador e a sua régua de ligação já montados, com índice de proteção IP44 (IP55 com adição de uma caixa estanque). Verifique na ficha técnica anexa se a sua substituição necessita apenas do motor ou do conjunto turbina e voluta, consoante o estado da sua instalação atual.
