Caisson motorisé 720 m3/h 220v Vmc Hotte

Caisson motorisé de ventilation 720 m³/h pour extraction ou insufflation d'air

Ce caisson motorisé de ventilation 720 m³/h est une solution compacte et modulable permettant de réaliser facilement une installation d'extraction ou d'insufflation d'air.

Il peut notamment être utilisé pour la ventilation d'un local, une installation VMC, le renouvellement d'air ou l'extraction d'une petite hotte de cuisine, sous réserve que le débit nécessaire soit compatible avec les performances du moteur.

Le caisson est livré en kit à assembler. Cette conception permet surtout de choisir librement la position des piquages et donc d'adapter le caisson à la configuration de votre réseau de ventilation.

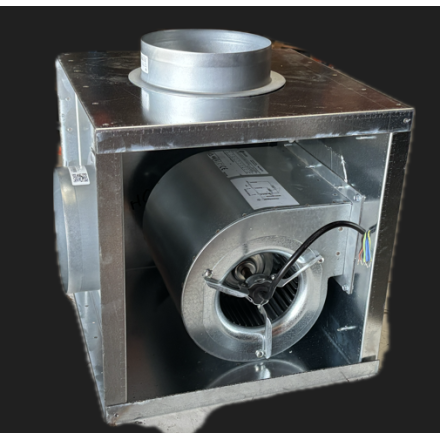

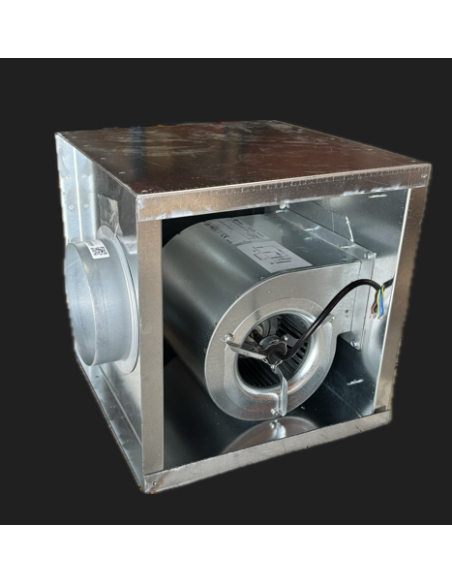

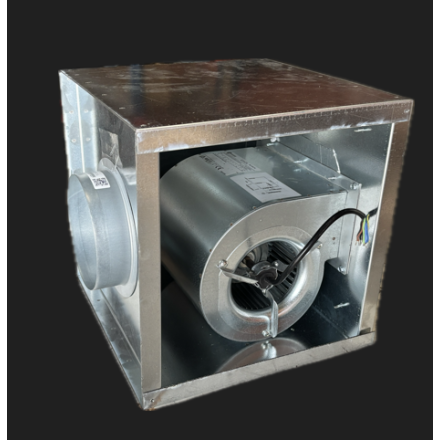

Moteur S&P 720 m³/h

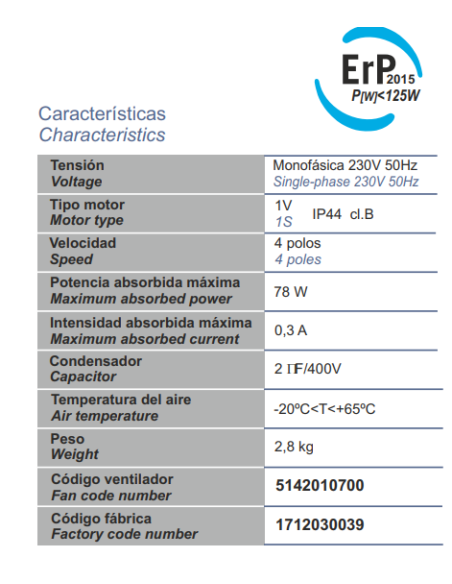

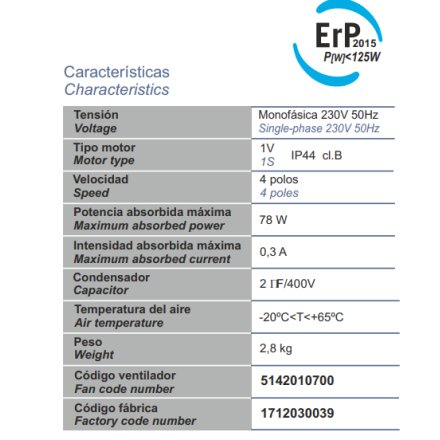

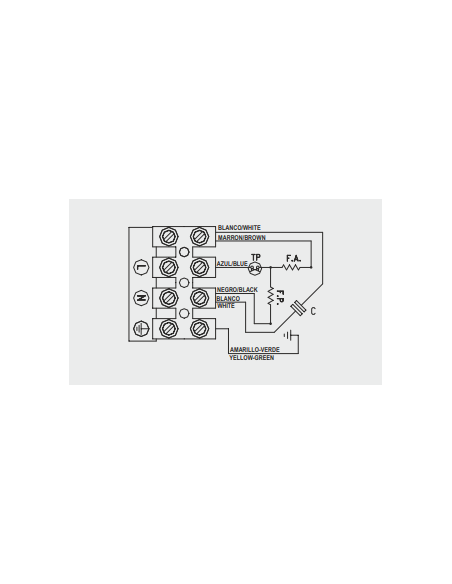

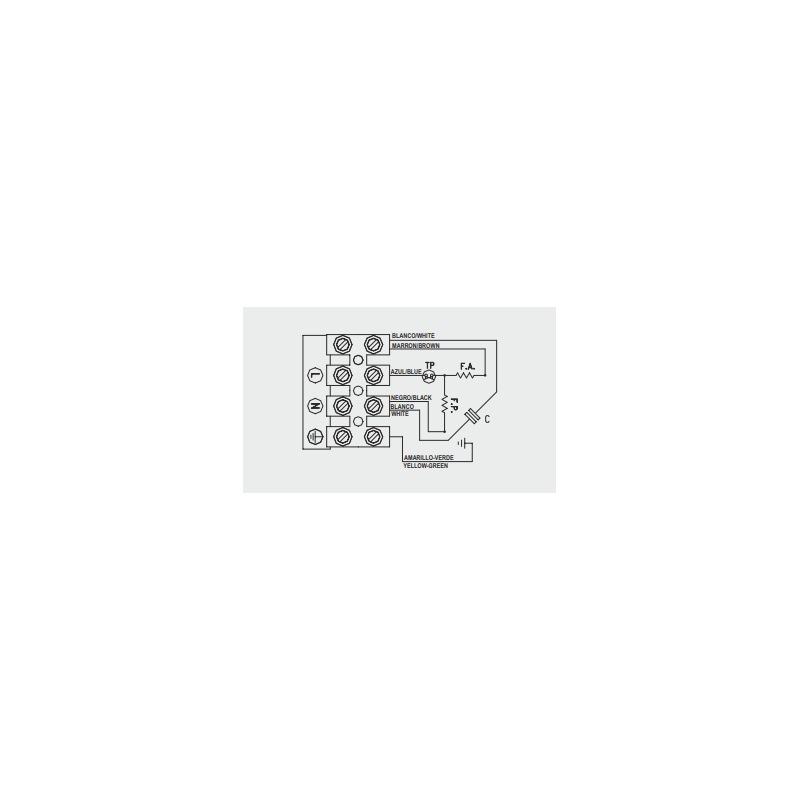

Le kit est équipé d'un moteur S&P 133/190 fonctionnant en 230 V monophasé.

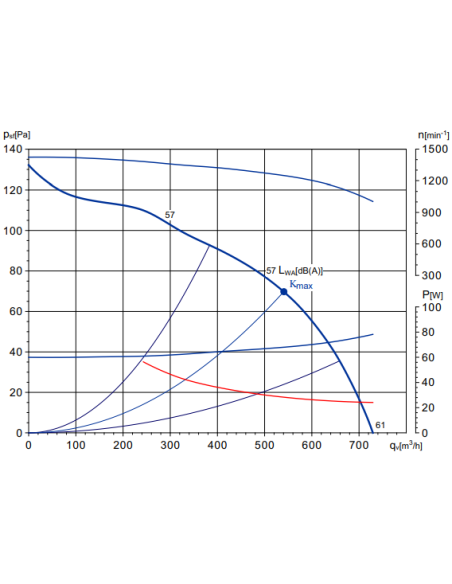

• Débit maximal : 720 m³/h
• Alimentation : 230 V monophasé
• Puissance : 90 W
• Intensité : 0,3 A
• Marque : S&P

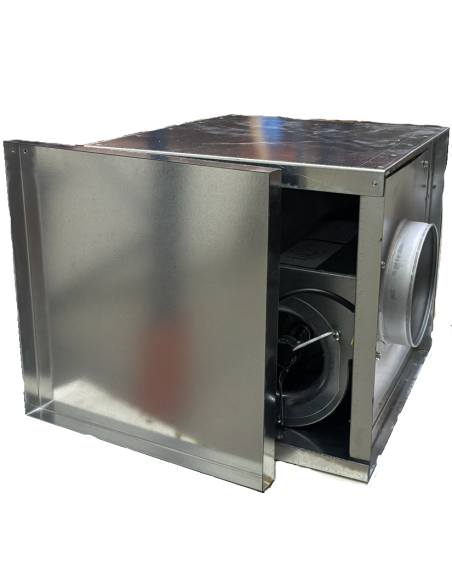

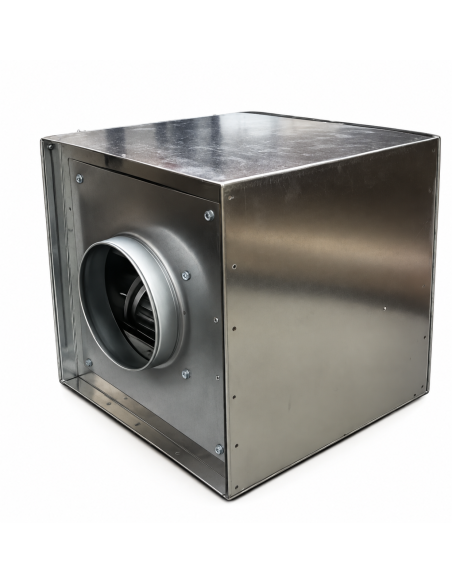

Caisson compact en acier galvanisé

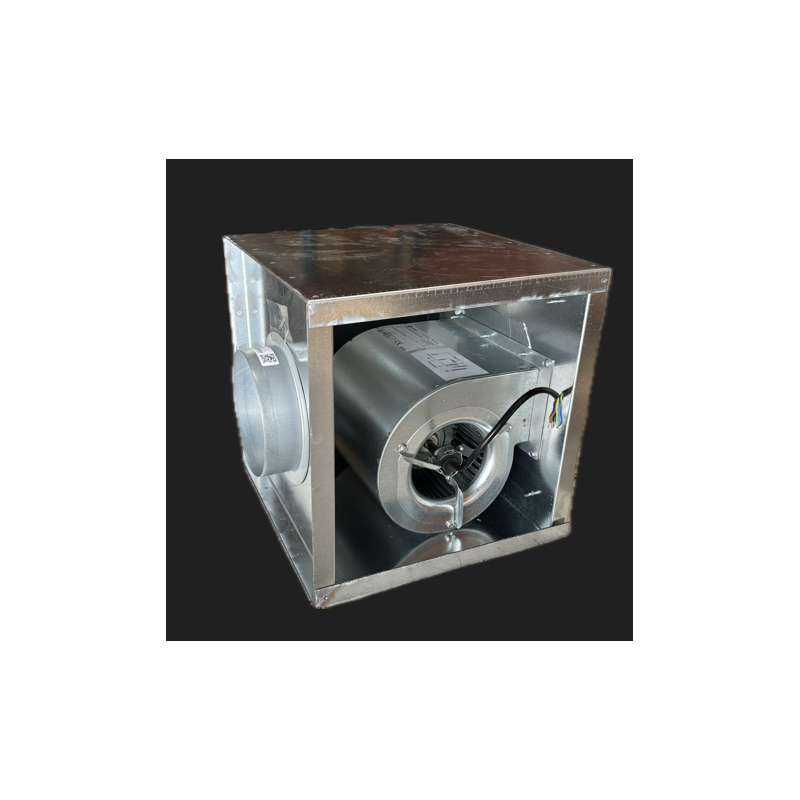

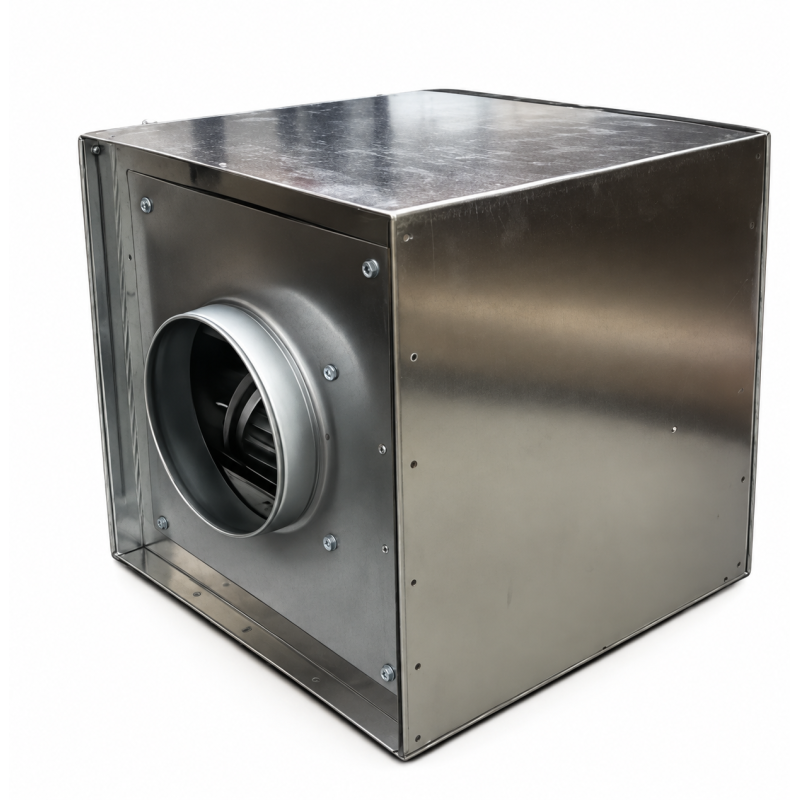

Le moteur est installé dans un caisson en acier galvanisé d'environ 350 x 350 x 350 mm.

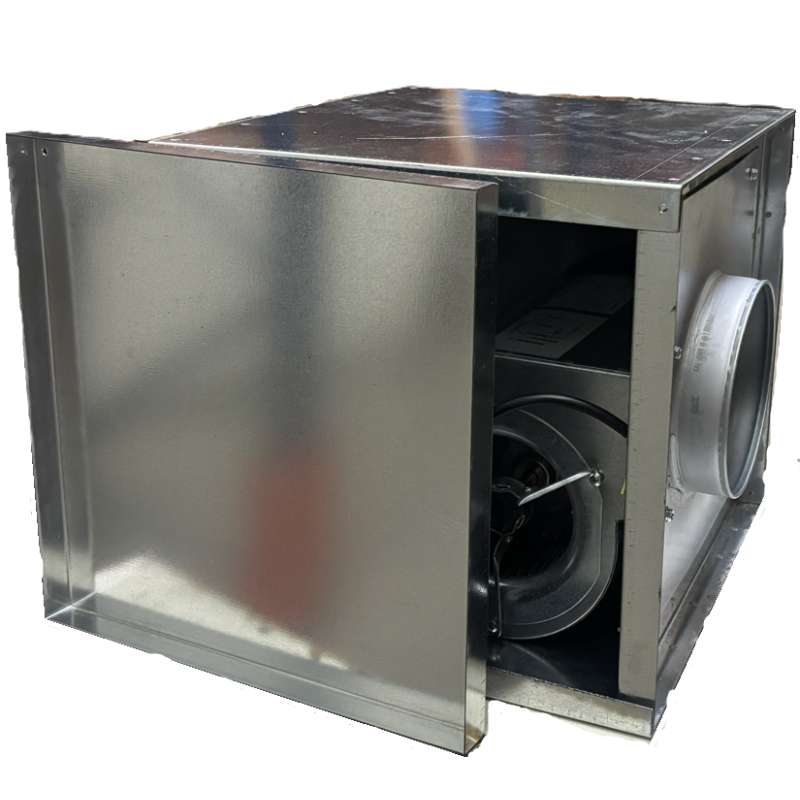

Une porte d'accès permet d'accéder facilement à l'intérieur du caisson et au moteur pour le montage, le raccordement et l'entretien.

2 piquages de raccordement inclus – Ø125 à Ø250 mm

Le kit comprend 2 piquages plats permettant de raccorder le caisson à votre réseau de gaines ou de conduits de ventilation.

Le diamètre est à choisir lors de la commande parmi les dimensions suivantes :

• Ø125 mm
• Ø160 mm
• Ø200 mm
• Ø250 mm

Plusieurs configurations d'entrée et de sortie d'air possibles

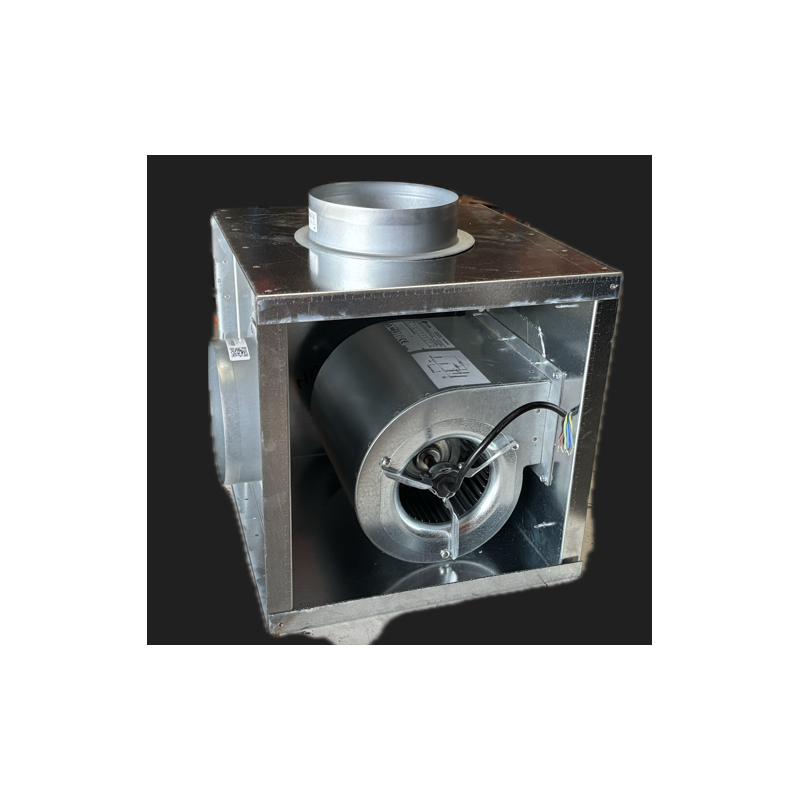

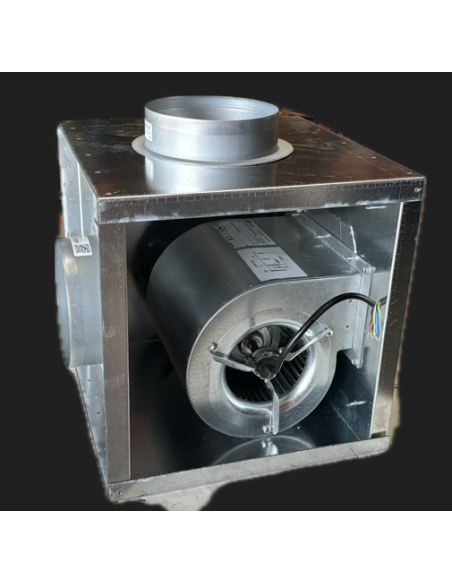

L'un des principaux avantages de ce caisson en kit est de pouvoir positionner les piquages en fonction de votre installation.

Il est ainsi possible de réaliser différentes configurations : entrée et sortie en ligne, raccordement à 90°, double entrée, triple entrée ou toute autre disposition compatible avec le caisson et votre réseau.

Cette modularité facilite son intégration dans un faux plafond, un local technique, une cuisine ou tout autre espace où la configuration du réseau impose un positionnement particulier des gaines.

Extraction ou insufflation d'air

Selon le sens de montage et la configuration de votre réseau, ce caisson peut être utilisé pour extraire l'air d'un local ou au contraire pour insuffler de l'air neuf.

Il convient notamment pour :

• la ventilation et le renouvellement d'air d'un local ;
• une installation de VMC ;
• l'extraction d'air vicié ;
• l'insufflation d'air neuf ;
• la ventilation d'une cuisine ou d'un local technique ;
• l'extraction d'une petite hotte de cuisine lorsque le débit requis est compatible avec les 720 m³/h maximum.

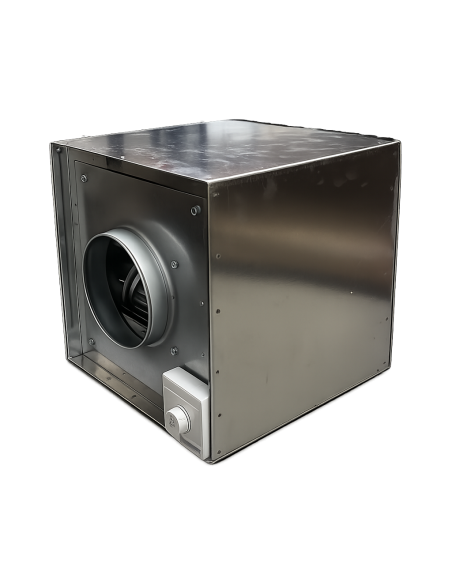

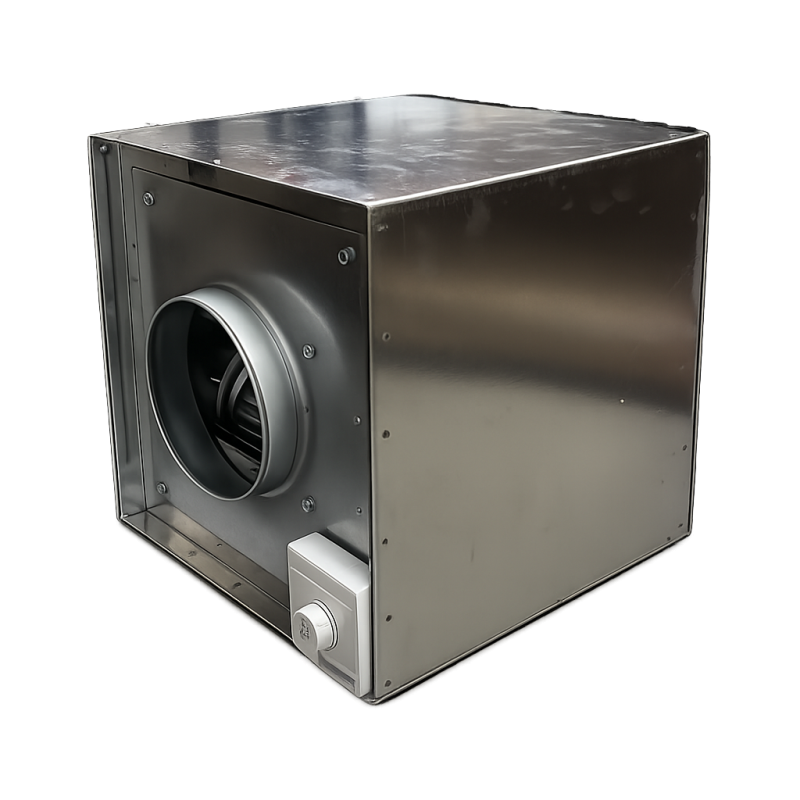

Variateur de vitesse disponible en option

Un variateur de vitesse compatible peut être ajouté afin de régler progressivement la vitesse du moteur et d'adapter le débit d'air aux besoins de l'installation.

Cette solution permet notamment de réduire le débit lorsque la ventilation maximale n'est pas nécessaire.

Isolation phonique disponible en option

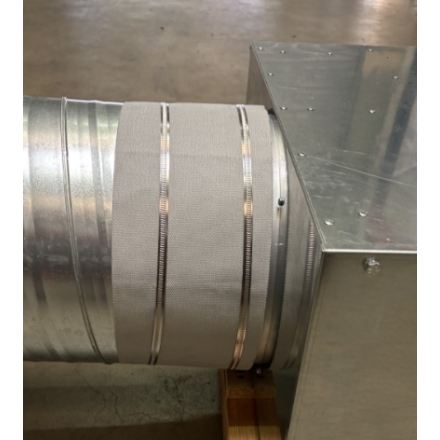

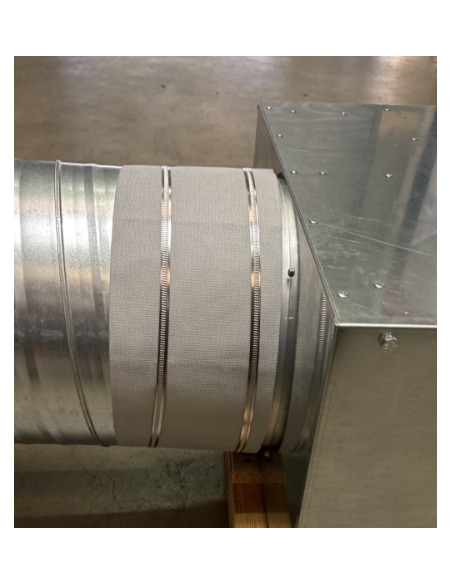

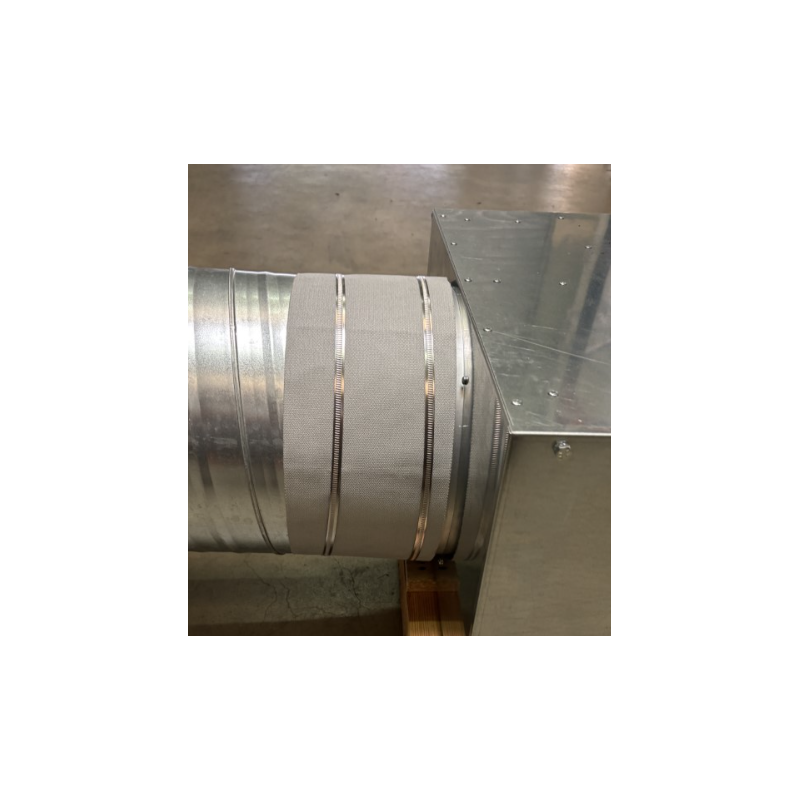

Pour améliorer le confort acoustique de l'installation, il est également possible d'ajouter un isolant phonique autocollant sur le caisson.

L'isolant et le variateur de vitesse sont disponibles séparément parmi les produits associés en bas de page.

Contenu du kit

• 1 moteur S&P 133/190 – 720 m³/h
• 1 caisson en acier galvanisé avec porte d'accès
• 2 piquages plats au diamètre sélectionné
• 15 vis autoperforantes pour l'assemblage

IMPORTANT : ce produit est livré en KIT À MONTER. Les différents éléments doivent être assemblés et les piquages positionnés lors de l'installation.

Retrouvez le variateur de vitesse, l'isolant phonique et tous les accessoires compatibles dans les produits associés en bas de page.
