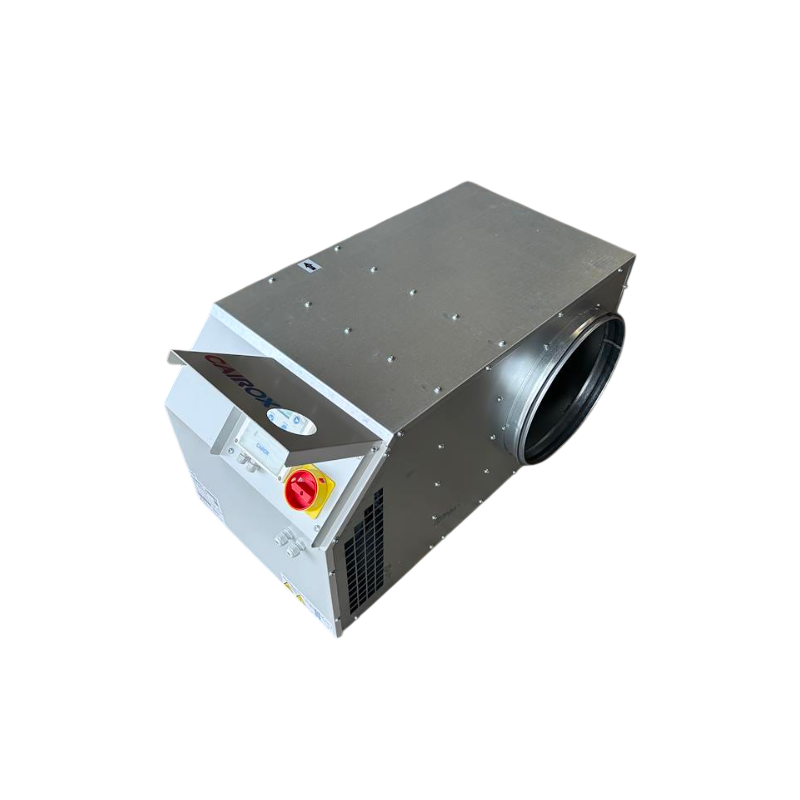

Caja Cairox EC Regulo 7 C4 700 m³/h
La caja Cairox EC Regulo 7 C4 extrae hasta 700 m³/h en sistema de ventilación mecánica colectivo o terciario, con un ventilador centrífugo EC de bajo consumo a presión constante: la solución fiable para sustituir una caja C4 desgastada sin rehacer toda la instalación.
- Caudal: 700 m³/h
- Alimentación: 230 V monofásico, 193 W, 1,2 A
- Índice de protección: IP44
- Norma: C4 (desenfumado)
- Diámetro de conexión: 200 mm
- Peso: 14 kg
Entrega rápida
Asesoramiento 5d./7
Pago en 3 o 4x

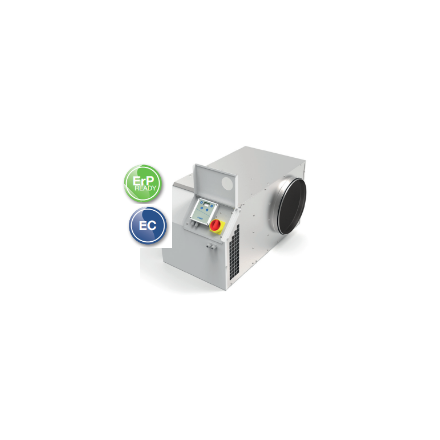

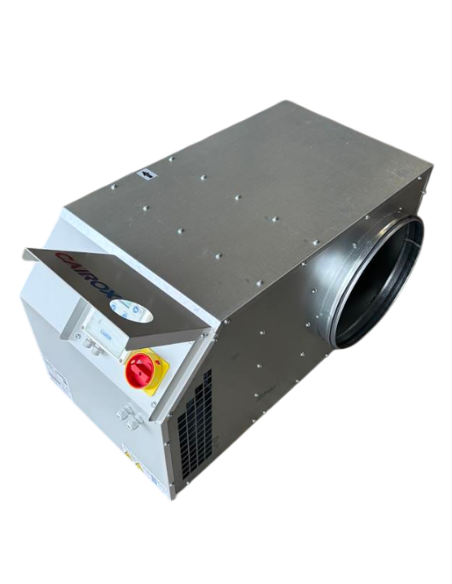

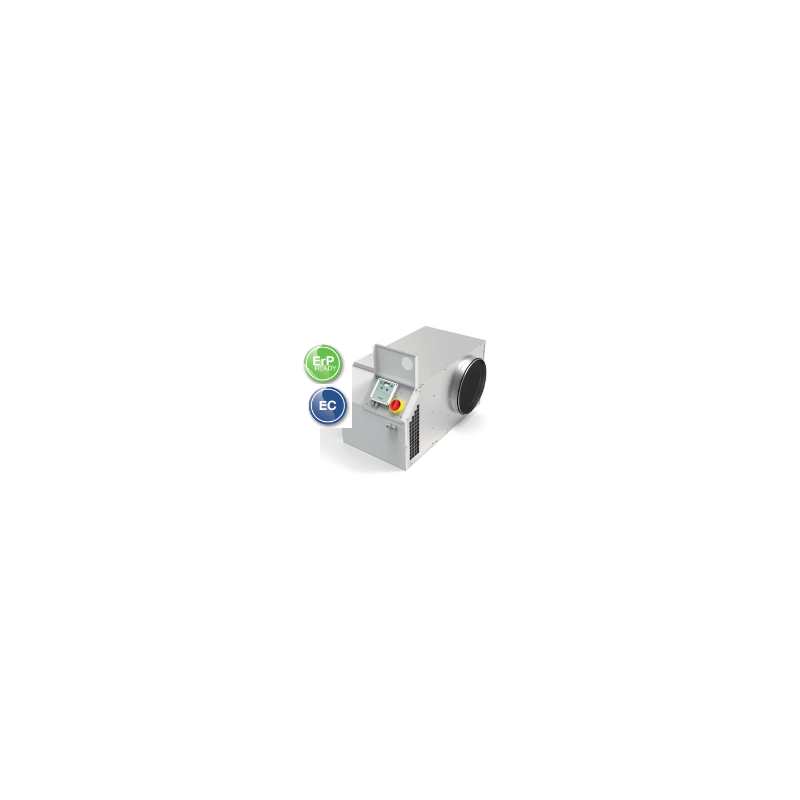

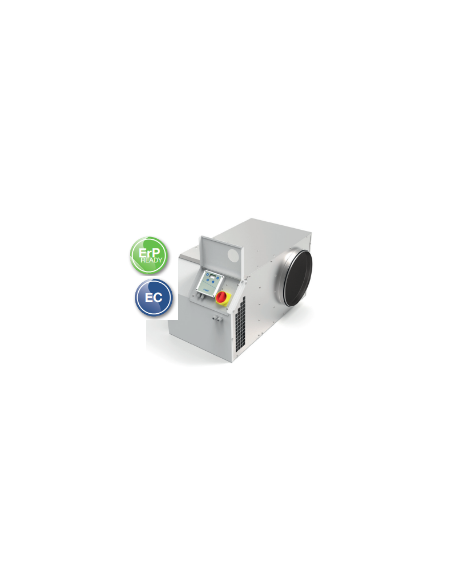

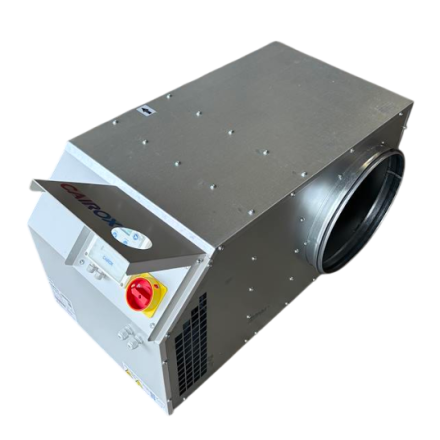

La caja Cairox EC Regulo 7 C4 es una caja de extracción motorizada de 700 m³/h, diseñada para sistemas de ventilación mecánica colectiva y terciaria, certificada C4 para instalaciones donde se exige seguridad contra incendios en la red. Equivalente funcional a las gamas VIM Ecowatt, France Air Simoun y Aldès Easyvec, se instala tanto en sustitución como en obra nueva.
Caja de extracción C4 700 m3/h: un ventilador centrífugo EC que funciona con suavidad

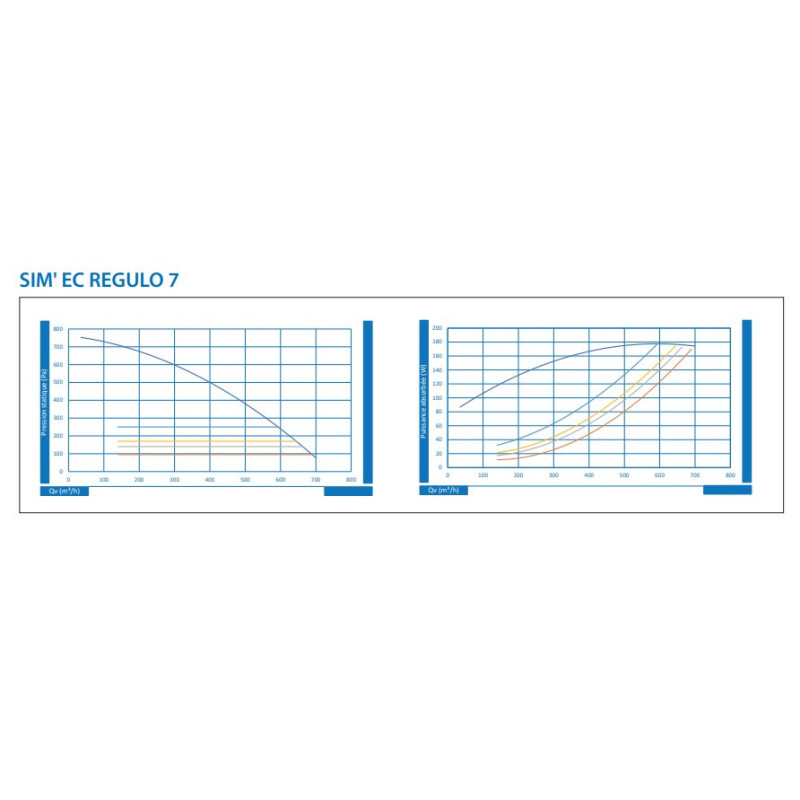

Esta caja motorizada funciona con acoplamiento directo, con un grupo motoventilador de corriente continua y conmutación electrónica (ventilador centrífugo EC): menos consumo que un motor AC convencional, para un uso continuo típico de la ventilación mecánica. El ventilador centrífugo impulsa el aire hasta 700 m³/h en el punto alto de la curva, con un rango de funcionamiento óptimo entre 100 y 160 Pa. La regulación a presión constante ajusta automáticamente la velocidad para mantener el caudal programado, lo que limita el sobreconsumo debido a las variaciones de presión en la red.
Características técnicas
| Característica | Valor |
|---|---|
| Referencia | caisson7C4700 |
| Marca | Cairox |
| Caudal de extracción (punto alto de curva) | 700 m³/h |
| Alimentación | 230 V monofásico |
| Potencia | 193 W |
| Intensidad | 1,2 A |
| Índice de protección | IP44 |
| Norma de desenfumado | C4 (400 °C/30 min) y mención F400/120 (400 °C/120 min) en la ficha de origen: ambas clasificaciones figuran en nuestros datos, a verificar según su proyecto |
| Rango de presión óptimo | 100 a 160 Pa |
| Diámetro de conexión recomendado | 200 mm |
| Dimensiones (sin manguito) | L 650 x An 300 x Al 300 mm aproximadamente |
| Peso | 14 kg |
Uso y compatibilidad con ventilación mecánica
Esta caja C4 tiene su lugar en la extracción de aire en instalaciones de ventilación mecánica de vivienda colectiva, en ventilación higrorregulable o gas, o en terciario y edificios o locales de uso público. El contacto de fallo de caudal que equipa la caja funciona fuera de ventilación con gas: verifique este punto si su red está conectada a aparatos de gas. La regulación comunicante en MODBUS RTU permite un control y seguimiento remoto, con ajuste y visualización directamente en la pantalla LCD situada en el frontal del cuadro.

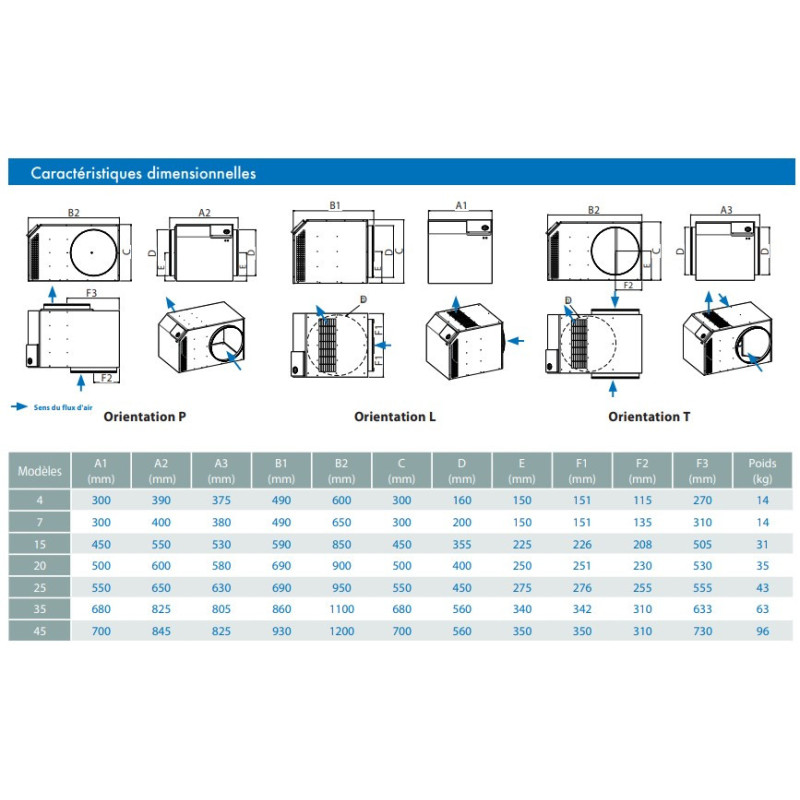

Se proponen tres orientaciones para adaptarse a su red de conductos: entrada/salida en línea (versión P), una entrada una salida a 90° (versión L), o dos entradas una salida a 90° (versión T).
Construcción y seguridad
La caja está construida en paneles de chapa galvanizada, con una trampilla de acceso al motor para facilitar el mantenimiento. Las conexiones circulares están equipadas con juntas labiales para la estanqueidad, y una rejilla antipájaros protege la impulsión contra la intrusión de animales en los conductos. El motor incorpora una protección térmica y un corte de proximidad montado y cableado de fábrica. Esta caja está cubierta por una garantía profesional de 1 año.
Puntos a verificar antes de pedir
- Confirme que el caudal de 700 m³/h corresponde a la necesidad real de su instalación, calculado según el número de viviendas o la superficie atendida, y no solo según el caudal libre de la caja.
- Verifique el diámetro de conexión de 200 mm respecto a su red existente: un diámetro inferior aumenta las pérdidas de carga y el ruido.
- Asegúrese de que su alimentación es efectivamente de 230 V monofásico, con una intensidad disponible compatible con los 1,2 A del motor.
- Controle el espacio disponible (L 650 x An 300 x Al 300 mm sin manguito) en el local técnico o el falso techo previsto.
- Si su red abastece a aparatos de gas, verifique la compatibilidad del contacto de fallo de caudal con su configuración de ventilación con gas.
Formando parte de nuestra gama de cajas motorizadas C4, esta caja de 700 m³/h completa una oferta de tamaños que permite ajustar el caudal al edificio atendido. Para una necesidad superior, nuestra caja de extracción de 900 m³/h toma el relevo sin cambiar la lógica de instalación.
Para combinar con
- Manguito flexible de unión para desolidarizar la caja de la red de conductos
- Conducto flexible 10 metros ventilación mecánica para la conexión
- Kit de tornillería y estanqueidad para una instalación cuidada
¿Necesita un caudal diferente dentro de la misma gama Cairox EC Regulo C4? Encuentre el modelo 15 a 1800 m³/h o el modelo 20 a 2500 m³/h para las instalaciones de mayor envergadura.
Detalles del producto
caisson7C4700
- Orientación
- Fabricación
- Fabricado en Francia
- Garantía
- 1 año
- Peso del paquete
- 14 kg
- Norma
- F400/120
- Alimentación
- 230V Mono
- Potencia motor
- 0 a 2000 m3/h
0657968843066
Tal vez te interesen
8 otros productos en la misma categoría:
Preguntas frecuentes
¿Cuál es la norma exacta de esta caja Cairox 700 m3/h?
Esta caja está referenciada con la norma de desenfumado C4 en su ficha técnica. Nuestros datos también mencionan F400/120 en la descripción de origen: ambas clasificaciones figuran en nuestra ficha. En caso de duda sobre la norma requerida para su proyecto, verifíquelo con su oficina técnica antes de pedir.
¿Esta caja es compatible con una ventilación con gas?
La caja integra un contacto de fallo de caudal que funciona fuera de ventilación con gas. Si su red abastece a aparatos de gas, verifique la compatibilidad de esta función con su configuración antes de instalarla en una ventilación con gas.
¿Qué diámetro de conducto hay que prever para esta caja?
El diámetro de conexión recomendado es de 200 mm, con una junta labial para la estanqueidad en las conexiones circulares. Verifique que este diámetro corresponde a su red existente antes de pedir.
¿Qué diferencia hay entre este ventilador centrífugo EC y un motor AC convencional?
El motor de esta caja funciona en corriente continua con conmutación electrónica (ventilador centrífugo EC), asociado a una regulación a presión constante. Esta tecnología permite reducir el consumo eléctrico respecto a un motor AC convencional, manteniendo el caudal programado pese a las variaciones de presión en la red.
¿Se puede controlar esta caja a distancia?
Sí, la caja dispone de una regulación comunicante en MODBUS RTU, con ajuste y visualización en una pantalla LCD en el frontal del cuadro. Esto permite un seguimiento y un ajuste de los parámetros sin necesidad de abrir la caja.
